Система технического зрения Omron FHV7H-M063R-S09

Описание товара

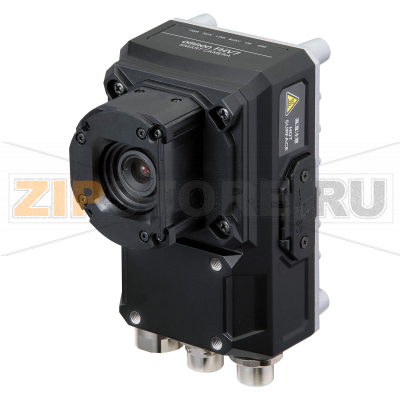

Omron FHV7H-M063R-S09 — смарт‑камера серии FH для систем технического зрения с высокой производительностью и точной монохромной обработкой изображений. Конструкция ориентирована на стабильную работу в промышленной среде: моторизованный объектив и автофокус упрощают переналадку между изделиями и дистанциями, а поддержка промышленных сетей позволяет подключать камеру напрямую к ПЛК и системам управления. В данной пре‑сборке подсветка не предусмотрена, что даёт гибкость при подборе внешних источников света под конкретный объект контроля.

Смарт‑камера FH эффективно решает задачи инспекции качества, измерений, позиционирования, распознавания и проверки маркировки. Построчное сканирование подходит для сценариев с фиксированным или умеренно движущимся объектом, особенно при работе со стробируемой внешней подсветкой. Наличие интерфейсов EtherNet/IP, PROFINET, Ethernet TCP/IP и RS‑232C обеспечивает интеграцию в разнотипные линии без дополнительных преобразователей, а опция EtherCAT расширяет возможности синхронизации с оборудованием реального времени.

Типовые причины неисправностей

• Нестабильное или неверное питание. Перенапряжения, просадки и пульсации на 24 В приводят к сбоям электроники и деградации узлов автофокуса.
• Механические воздействия. Удары, вибрации и перекосы крепления вызывают разрегулировку объектива, повреждение разъёмов и шлейфов.
• Загрязнение и пыль. При классе IP40 отсутствует защита от влаги; пыль и аэрозоли оседают на оптике и в вентиляционных зонах, ухудшая качество изображения и теплоотвод.
• Электростатические разряды и наводки. Недостаточное экранирование и заземление коммуникаций вызывает отказы интерфейсов и «плавающие» ошибки связи.
• Перегрев. Нарушение теплоотвода, близость к источникам тепла или монтаж в закрытом объёме без циркуляции воздуха сокращают ресурс электроники.
• Неподходящая или нестабильная внешняя подсветка. Мерцание, перегрев или деградация светильников приводят к падению контраста и ложным бракам.

Как понять, что узел или запчасть вышли из строя

• Оптика и автофокус: камера не удерживает резкость, слышны аномальные звуки привода, фокусировка занимает необычно много времени, появляется «дрейф» фокуса.
• Матрица: на изображении видны постоянные битые пиксели, полосы, резкий рост шума даже при неизменной экспозиции, артефакты при умеренном освещении.
• Коммуникации: периодические обрывы соединения, увеличение задержек, ошибки протокола на ПЛК, самопроизвольные перезапуски при обмене по сети.
• Питание: самоперезапуск, «замерзание» интерфейса при включении внешних нагрузок, нагрев корпуса выше обычного.
• Механика и корпус: люфт объектива, трещины крепления, повреждённые разъёмы, следы конденсата или коррозии.
• Производительность: падение скорости обработки без изменений в рецепте; часто указывает на перегрев, ошибки носителя данных или сбои ПО.

Рекомендации по уходу и эксплуатации

• Оптика: очищайте линзу щёткой для оптики и безворсовой салфеткой с изопропиловым спиртом; не используйте абразивы. Защищайте от масляного тумана и пыли.
• Монтаж: обеспечьте жёсткую виброразвязку, правильный момент затяжки кронштейнов и разгрузку кабелей (strain relief). Исключите натяг на разъёмах.
• Климат: соблюдайте температурный режим, обеспечьте приток воздуха. При повышенной влажности применяйте кожухи; IP40 не защищает от воды.
• Питание и EMC: используйте стабилизированный источник 24 В с фильтрацией, отдельные линии для “шумных” нагрузок, экранированные кабели и корректное заземление.
• Подсветка: подбирайте внешний свет по спектру и геометрии, используйте драйверы со стробированием и контролем тока для повторяемости кадров.
• ПО и данные: регулярно обновляйте прошивку и программные компоненты FH, резервируйте проекты и параметры. Периодически проводите проверку калибровки.
• Профилактика: по регламенту осматривайте оптику, крепления, кабели и состояние разъёмов; контролируйте чистоту фильтров и отсутствие конденсата.

Выбирая Omron FHV7H-M063R-S09 для новых линий или модернизации, вы получаете предсказуемость интеграции благодаря поддержке промышленных протоколов и удобство настройки за счёт моторизованной оптики. Правильный выбор внешней подсветки и соблюдение базовой профилактики обеспечат стабильное качество инспекции и длительный ресурс смарт‑камеры FH.
