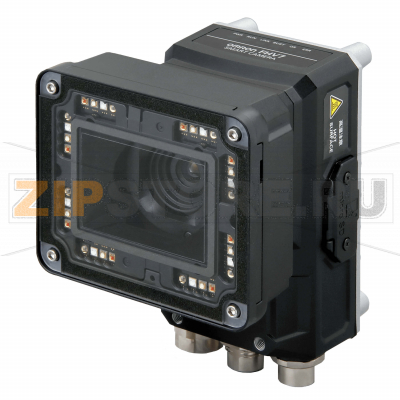

Система технического зрения Omron FHV7H-M063R-S12-MC

Описание товара

Omron FHV7H-M063R-S12-MC — интегрированная смарт‑камера для систем технического зрения с моторизованным объективом и многоцветной подсветкой. Решение рассчитано на высокоскоростной контроль качества, измерения, проверку маркировки и идентификацию кодов в сборочных, упаковочных и роботизированных линиях. Благодаря автофокусу и управляемой оптике камера быстро адаптируется к разной высоте изделий и типоразмерам без механической перенастройки. Многоцветная подсветка позволяет подбирать оптимальную длину волны для повышения контрастности поверхностей, металлизированных, цветных и текстурированных материалов. Поддерживаются интеграция с контроллерами и сетями промышленной автоматизации, удаленная конфигурация и быстрая смена рецептов.

Смарт камера FH ориентирована на стабильную работу в непрерывном цикле и сокращение времени наладки. Набор инструментов обработки изображений включает определение наличия/отсутствия, позиционирование, измерение геометрии, верификацию символов, считывание 1D/2D‑кодов и проверку качества печати. Построчный затвор требует корректной синхронизации с движением объекта и подсветкой; при высоких скоростях рекомендуется импульсный режим света и аппаратная синхронизация с энкодером транспортера. Для коммутации доступны промышленные Ethernet‑протоколы, что упрощает обмен данными с ПЛК, роботами и системами управления качеством.

Типичные причины неисправностей

• Перепады и шум питания, недостаточный токовый запас источника 24 В, ошибки полярности.
• Перегрев из‑за недостаточного теплоотвода, плотного монтажа без вентиляции или эксплуатации вне допустимого температурного диапазона.
• Механические удары и вибрации, вызывающие износ или заклинивание привода моторизованного объектива и расцентровку оптики.
• Загрязнение линзы и окна подсветки пылью, маслом, эмульсией, частицами продукта.
• Попадание влаги и пыли при эксплуатации без защитного кожуха в условиях, превышающих возможности IP40.
• Некорректные параметры экспозиции, фокуса и подсветки, имитирующие аппаратный дефект.
• Повреждение и старение кабелей/разъёмов, нарушение экранирования, ослабление резьбовых муфт.
• Электромагнитные наводки при плохом заземлении и общей кабельной трассе с силовыми цепями.
• Перегрузка или длительная непрерывная работа подсветки на максимуме без соблюдения ограничений по скважности.
• Электростатические разряды при обслуживании без мер ESD‑защиты.

Как понять, что узел вышел из строя

• Камера не инициализируется, отсутствует индикация, наблюдаются самопроизвольные перезагрузки или перегрев корпуса.
• Автофокус «охотится», не удерживает резкость, слышны аномальные звуки привода, появляются ошибки фокусировки.
• Изображение стабильно нерезкое при корректной экспозиции и настройках, не помогает калибровка.
• Полосы, артефакты, резко возросшее число «битых» пикселей, периодические затемнения или «засветы» кадра.
• Нестабильная яркость или отказ отдельных сегментов подсветки, различимая неравномерность освещения.
• Потери связи по Ethernet/поле­шине, ошибки CRC, нестабильный цикл обмена, падение скорости.
• Отказ входов триггера/выходов строба, нарушения синхронизации съёмки с движением конвейера.
• Срывы калибровки, «плавание» размеров и геометрии при неизменной сцене.

Рекомендации по уходу и эксплуатации

• Питание: использовать стабилизированный 24 В с запасом по току, отдельные линии для подсветки, защиту от перенапряжений, качественное заземление и экранирование.
• Монтаж: жёсткое крепление с виброразвязкой, обеспечение теплоотвода и свободной конвекции, соблюдение рекомендуемого расстояния до объекта и углов установки подсветки.
• Оптика: регулярная сухая чистка безворсовой салфеткой и продувкой фильтрованным воздухом; при сильном загрязнении — изопропиловый спирт. Не использовать абразивы и агрессивные растворители.
• Подсветка: работать в импульсном режиме в пределах паспортной скважности и тока, избегать длительного 100% режима; проверять целостность диффузоров и крепежей.
• Кабели: применять промышленные экранированные кабели, выдерживать минимальные радиусы изгиба, разгружать натяжение, периодически подтягивать резьбовые соединения.
• Настройка: создавать рецепты под разные изделия, вести резервное копирование проектов, использовать официальные обновления ПО/прошивки, протоколировать изменения параметров.
• Окружение: при пыли/влаге устанавливать защитный кожух или воздушную завесу, контролировать температуру и влажность рабочей зоны.
• Профилактика: раз в 3–6 месяцев проверять резкость по тест‑мишени, состояние подсветки и кабельных линий, анализировать журналы событий и счётчики ошибок.
