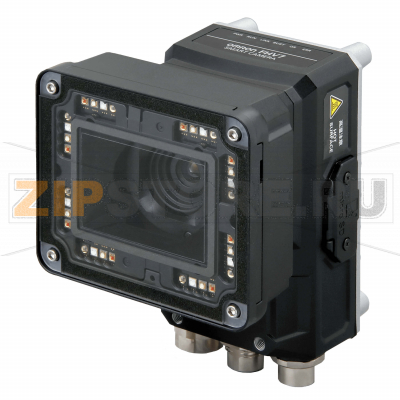

Система технического зрения Omron FHV7H-M063R-S16-IR

Описание товара

Omron FHV7H-M063R-S16-IR — компактная система технического зрения с интегрированным контроллером, моторизованным объективом и ИК-подсветкой. Предназначена для задач инспекции, измерения, идентификации и трассировки на конвейерных линиях: контроль комплектации, проверка целостности, чтение кода/маркировки, оценка геометрии и поверхностных дефектов. Предварительная сборка сокращает время пусконаладки, а дистанционная настройка фокуса избавляет от ручных вмешательств при смене продукции или высоты объекта.

Смарт-камера обеспечивает стабильное качество изображения за счет монохромного сенсора с высокой детализацией и управляемой ИК-подсветки, что снижает влияние внешнего освещения. Построчный захват подходит для большинства конвейерных задач, когда объект либо неподвижен в момент съёмки, либо синхронизирован по триггеру. Благодаря поддержке промышленных сетей камера интегрируется с ПЛК и системами управления, позволяет переключать задания, вести журналирование результатов и удалённо обновлять конфигурацию.

Признаки неисправности

• Автофокус не наводится, «охотится» или объектив не меняет фокусное положение.
• ИК-подсветка не включается, светит неравномерно или заметно снизилась яркость.
• На изображении появились полосы, «горячие» пиксели, сильный шум, падение контрастности.
• Нестабильная частота кадров, пропуски кадров, самопроизвольные перезагрузки.
• Потеря связи по сети/порту, ошибки протокола, отсутствие реакции на триггер/входы.
• Аномально высокая температура устройства или предупреждения о перегреве.
• Механические звуки привода объектива, следы повреждений корпуса или оптики.

Распространённые причины поломок

• Попадание пыли и масла при эксплуатации без защитного кожуха (IP40) в жёсткой среде.
• Перенапряжение, переполюсовка, сильная пульсация питания или ЭСР/импульсные помехи.
• Длительная работа на максимальной яркости подсветки — деградация светодиодов.
• Вибрации и удары: ослабление разъёмов, износ привода моторизованного объектива.
• Перегрев из-за недостаточного отвода тепла или монтажа в закрытом объёме.
• Ошибки прошивки/конфигурации после некорректного обновления или резкой потери питания.

Диагностика и проверка

• Питание: измерить напряжение и полярность, проверить заземление и экраны кабелей.
• Связь: проверить индикацию линка, заменить патч-корды, протестировать сетевой порт/свитч.
• Триггер: убедиться в корректности уровня и длительности сигнала, проверить задержки.
• Оптика: осмотреть и очистить окно/объектив, проверить ход привода, выполнить перефокусировку.
• Подсветка: провести тестовое включение, оценить равномерность, снизить ток/мощность для проверки.
• Изображение: сбросить параметры съёмки к базовым, исключить пересвет/недосвет, проверить экспозицию.
• ПО: перезагрузить, обновить прошивку согласно инструкции, восстановить резервную конфигурацию.

Рекомендации по уходу и эксплуатации

• Регулярная очистка оптики безворсовой салфеткой с изопропиловым спиртом; не использовать абразивы.
• Применять защитные кожухи/окна при запылённости, брызгах и в агрессивной среде (IP40 ограничен).
• Обеспечить теплоотвод и вентиляцию, не перекрывать корпус; соблюдать допустимые температуры.
• Фиксировать кабели, исключать перегибы и натяжение; использовать экранированные шнуры.
• Ограничивать duty cycle подсветки, избегать постоянной работы на максимальной яркости.
• Включить сетевые и силовые защиты: УПС, ограничители перенапряжений, качественное заземление.
• Периодически проверять работу автофокуса и корректность резкости на эталонном шаблоне.
• Вести резервное копирование настроек/рецептов, документировать изменения параметров.

Смарт камера FH, высокая производительность, монохром, 6.3 МП (1/1.8"), построчный захват, моторизованный объектив, 16 мм, ИК подсветка, 24В=, IP40, пре-сборка
