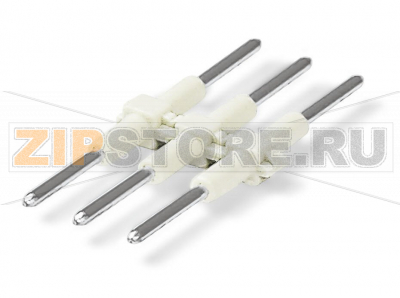

Смежная перемычка; Шаг контактов 4 мм; 3-пол.; Длина: 28 мм; белые Wago 2060-953/028-000

Name: Смежная перемычка; Шаг контактов 4 мм; 3-пол.; Длина: 28 мм; белые Wago 2060-953/028-000
Brand: Wago
SKU: 2060-953/028-000

Каталожный номер 2060-953/028-000

Смежная перемычка; Шаг контактов 4 мм; 3-пол.; Длина: 28 мм; белые Wago 2060-953/028-000 Board-to-board links simplify LED module assemblyEasy push-in connection and disconnection...

Смежная перемычка; Шаг контактов 4 мм; 3-пол.; Длина: 28 мм; белые Wago 2060-953/028-000 - Смежная перемычка; Шаг контактов 4 мм; 3-пол.; Длина: 28 мм; белые Wago 2060-953/028-000

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "170222" ["product_id"]=> string(6) "232837" ["id_1c"]=> NULL ["sku"]=> string(16) "2060-953/028-000" ["sort"]=> string(1) "1" ["name"]=> string(16) "2060-953/028-000" ["image_id"]=> NULL ["price"]=> float(105) ["primary_price"]=> string(7) "1.10523" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(105) ["unconverted_price"]=> float(1.1) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(105) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "375" ["min_zakaz"]=> string(3) "375" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 105 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

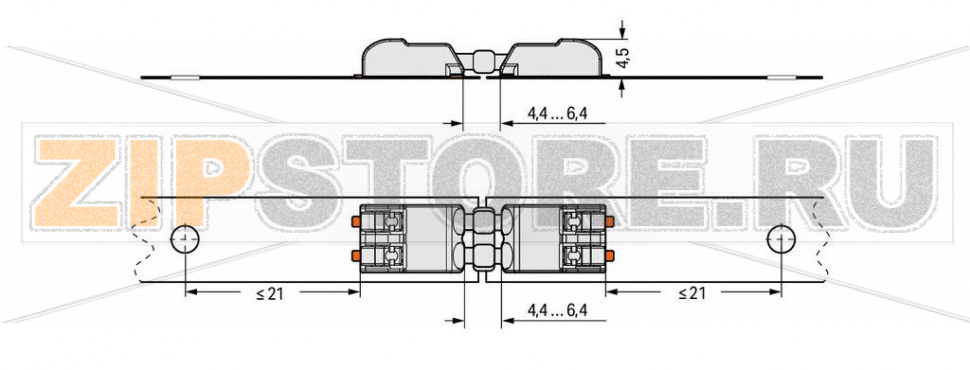

Межплатные перемычки упрощают сборку светодиодных модулей
Легкое подключение и отсоединение методом push-in

Рекомендация:

Подходит только для 2060-45x, а не для 2060-40x

Электрические данные

Номиналы по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (ОВК III / СЗ 3)	63 V
Номинальное импульсное напряжение (ОВК III / СЗ 3)	2,5 kV
Номинальное напряжение (ОВК III / СЗ 2)	160 V
Номинальное импульсное напряжение (ОВК III / СЗ 2)	2,5 kV
Номинальное напряжение (ОВК II / СЗ 2)	320 V
Номинальное импульсное напряжение (ОВК II / СЗ 2)	2,5 kV
Номинальный ток	9 A
Пояснение к обозначениям	(III/2) — категория перенапряжения III / степень загрязнения 2

Сертификация по UL 1977

Номинальное напряжение по UL 1977 (только заводская проводка)	250 V
Номинальный ток по UL 1977 (только заводская проводка)	9 A

Данные соединения

Число полюсов	3
Общее число потенциалов	3

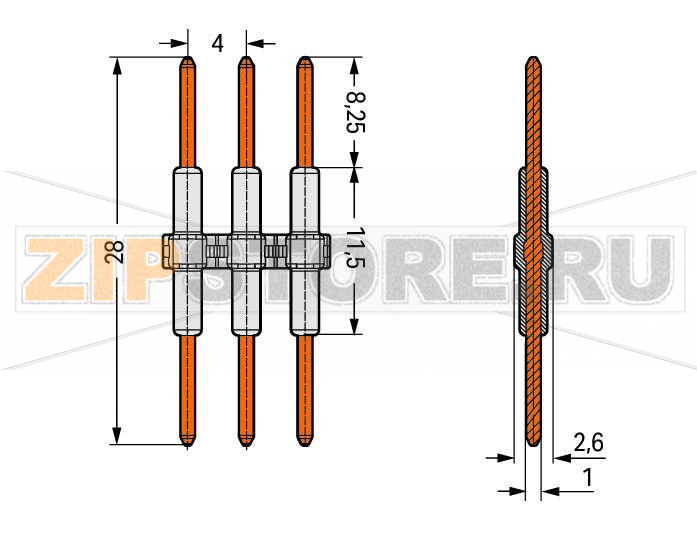

Геометрические данные

Шаг контактов	4 mm / 0.157 inch
Ширина	11,4 mm / 0.449 inch
Высота	2,6 mm / 0.102 inch
Длина	28 mm / 1.102 inch

Механические данные

Количество циклов сопряжения	макс. 10 подключений/отключений
Совместимость	клеммные колодки SMD на печатную плату, серия 2060

Материалы

Цвет	белый
Группа изоляционного материала	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал контактов	медный сплав
Покрытие контактов	посеребрение
Вес	0,7 g

Требования к окружающей среде

Температурный диапазон

-60 … +105 °C

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	CN
GTIN	4055143303873
Код ТН ВЭД	85369010000

Смежная перемычка Wago 2060-953/028-000 предназначена для быстрого и аккуратного межплатного соединения модулей, в первую очередь светодиодных. Конструкция рассчитана на работу с клеммными колодками серии 2060 для поверхностного монтажа и позволяет выполнять подключение и отсоединение без инструмента. Это упрощает сборку, сокращает время монтажа и снижает риск повреждения печатных плат при доработке или обслуживании. Важно учитывать, что данная перемычка совместима только с исполнениями 2060-45x и не предназначена для 2060-40x.

Решение востребовано в линейных и модульных светильниках, архитектурной подсветке, сигнальных платах и других низковольтных устройствах, где требуется надежное электрическое соединение без пайки. Белый цвет корпуса органично смотрится на платах осветительных приборов и не создает визуальных артефактов в световой зоне. Минимальные габариты помогают укладываться в плотные монтажные схемы и поддерживать аккуратную компоновку оборудования.

Причины отказов перемычек чаще всего связаны с нарушениями условий эксплуатации. К типовым относятся: механические перегрузки (перекос при вставке, изгиб, рычажные нагрузки), превышение допустимых токов и нагрева с потерей упругости контактов, воздействие влаги и агрессивных газов с развитием коррозии, загрязнение флюсами или пылью, а также износ при чрезмерном количестве циклов подключения/отключения. На вибронагруженных объектах возможно микроперемещение контактов с последующим образованием фреттинг-коррозии.

Как понять, что перемычка вышла из строя

Мерцание или самопроизвольное отключение подключенных модулей, особенно при вибрации или касании.
Локальный нагрев в зоне соединения, потемнение или запах нагретого пластика, следы подплавления.
Ослабление фиксации: перемычка неплотно держится в колодке, выпадает или качается.
Визуальные повреждения: трещины корпуса, сколы, деформация геометрии, потемнение контактных площадок.
Рост переходного сопротивления: заметное падение напряжения на соединении или нестабильные показания при проверке омметром.

Рекомендации по эксплуатации и уходу

Использовать Wago 2060-953/028-000 только с совместимыми колодками 2060-45x, вставлять строго по оси без перекоса и боковой нагрузки.
Соблюдать условия по току, напряжению и температуре; обеспечивать достаточный отвод тепла в светильниках.
Не превышать допустимое число циклов расстыковки; для частых испытаний применять сервисные адаптеры.
Держать контактные зоны чистыми и сухими; для очистки использовать изопропиловый спирт и безворсовые салфетки, избегать абразивов и агрессивной химии.
Защищать изделие от влаги, пыли и серосодержащих атмосфер; хранить в закрытой таре, вдали от УФ-излучения.
Предусматривать разгрузку от механических напряжений и вибраций, обеспечивать точное совмещение плат в сборке.
Проводить периодический осмотр; при признаках износа, перегрева или коррозии заменить перемычку.

Соблюдение указанных рекомендаций позволяет задействовать сильные стороны Wago 2060-953/028-000 — быстрый монтаж, стабильный контакт и аккуратную межплатную разводку — и обеспечить длительную и безопасную работу оборудования без внепланового обслуживания.
