Информация по безопасности 1:
** в линиях заземления
Электрические данные
Номиналы по IEC/EN 60664-1
| Номиналы согласно IEC/EN 60664-1 | IEC/EN 60664-1 |
| Номинальное напряжение (II / 2) | 400 V |
| Номинальное импульсное напряжение (II / 2) | 4 kV |
| Номинальный ток | 32 A |
| Примечание (номиналы) | Категория перенапряжения II / Степень загрязнения 2 |
Данные соединения
| Технология соединения | CAGE CLAMP® |
| Тип приведения в действие | Рычаг |
| Материал подключаемых проводников | Медь |
| Сечение одножильных проводников | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Сечение многожильных (жёстких) проводников | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Сечение тонких многожильных (гибких) проводников | 0,08 … 4 мм² / 28 … 12 AWG |
| Длина снятия изоляции | 9 … 10 мм / 0.35 … 0.39 inch |
| Общее число точек соединения | 3 |
| Общее число потенциалов | 1 |
| Тип проводки | Боковое подключение |

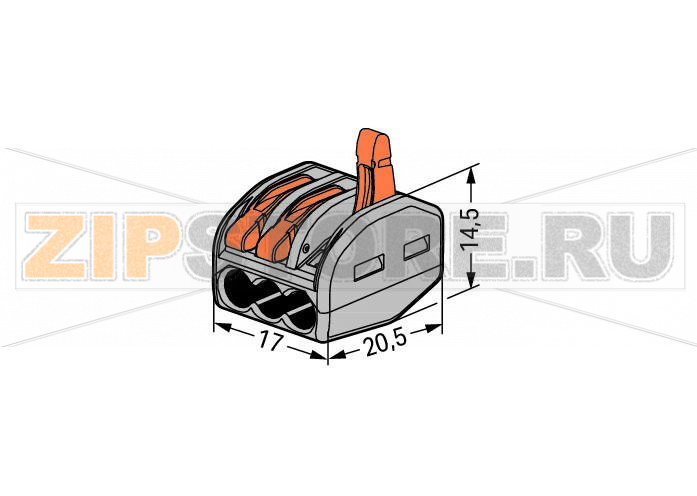

Геометрические данные
| Ширина | 17 мм / 0.669 inch |
| Высота | 14,5 мм / 0.571 inch |
| Длина | 20,5 мм / 0.807 inch |
Материалы
| Цвет корпуса | серый |
| Класс воспламеняемости по UL 94 | V0 |
| Пожарная нагрузка | 0,088 MJ |
| Цвет рычага | оранжевый |
| Вес | 4,3 g |
Требования к окружающей среде
| Температура окружающего воздуха (при эксплуатации) | до +40 °C |
| Постоянная рабочая температура | до +85 °C |
Коммерческие данные
| Группа продукции | 7 (Push Wire Conn.) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4017332955676 |
| Код ТН ВЭД | 85369010000 |

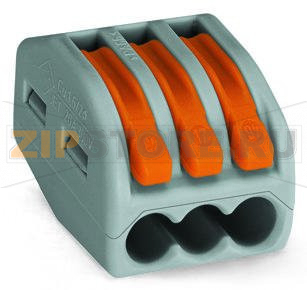

Соединитель для сращивания CLASSIC Wago 222-413 — компактное решение для быстрого и безопасного соединения медных проводников в монтажных коробках, светотехнических линиях, распределительных узлах и при сервисных работах. Рычажный механизм облегчает многократное подключение и отключение без инструмента, а пружинная технология CAGE CLAMP обеспечивает стабильный прижим и виброустойчивость контакта на протяжении всего срока службы. Три независимых клеммных места позволяют оперативно разветвлять цепи в бытовых и промышленных установках с сохранением порядка в щитах и коробках.
Область применения включает ремонт и модернизацию проводки, подключение светильников и розеточных групп, временные и постоянные соединения при пусконаладке. Серый корпус с оранжевыми рычагами хорошо виден в ограниченном пространстве, а боковое подключение упрощает работу в неглубоких монтажных нишах. Разъём допускает многократное использование при условии корректной подготовки жил и соблюдения допустимых электрических нагрузок.
К повреждениям соединителя Wago 222-413 чаще всего приводят: превышение допустимого тока и перегрев цепи; неправильная подготовка проводника (недостаточная или избыточная длина зачистки, попавшая под зажим изоляция); использование неподходящих материалов (алюминиевые жилы, омеднённый алюминий); попадание влаги, агрессивных химических сред и строительной пыли в зону контакта; сильное натяжение кабеля или вибрационные нагрузки без разгрузки; многократные циклы переобжима сверх разумного количества; работа при температурах выше допустимых для изделия и окружения.
На отказ указывают следы термонагруженности (потемнение, запах гари, оплавление корпуса), ослабление фиксации рычага, самопроизвольное выпадение или лёгкое вытягивание провода при пробной проверке, нестабильная работа подключённой нагрузки (мерцание, просадки), локальный перегрев в месте соединения, видимая коррозия или налёт на токоведущих частях. При наличии любого признака необходимо обесточить линию и заменить соединитель.
Используйте только медные проводники надлежащего сечения, не лужёные припоем; при необходимости применяйте наконечники соответствующего размера. Соблюдайте рекомендованную длину зачистки, полностью вставляйте жилу до упора и фиксируйте рычаг до щелчка. После монтажа выполняйте контрольную протяжку рукой за изоляцию (без инструментов). Размещайте соединения в подходящих монтажных коробках, защищая их от влаги и пыли; избегайте участков с постоянным перегревом. Не превышайте допустимые электрические нагрузки цепи, не применяйте изделие с видимыми повреждениями корпуса или рычага. Периодически проверяйте состояние соединений при регламентных осмотрах щитов и коробок и своевременно заменяйте элементы при обнаружении следов износа.
