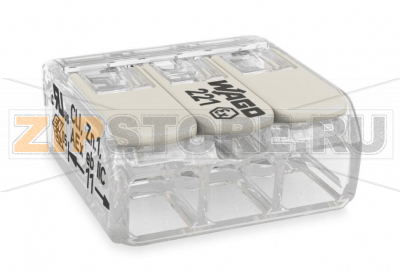

Соединитель для сращивания COMPACT; для всех типов проводников; для зон повышенной защиты Ex е; макс. 4 мм; 3-проводн.; с рычагами; прозрачный корпус; Рабочая температура (макс.): 105 °C; 4,00 mm; прозрачные Wago 221-483

Name: Соединитель для сращивания COMPACT; для всех типов проводников; для зон повышенной защиты Ex е; макс. 4 мм; 3-проводн.; с рычагами; прозрачный корпус; Рабочая температура (макс.): 105 °C; 4,00 mm; прозрачные Wago 221-483
Brand: Wago
SKU: 221-483

Каталожный номер 221-483

Соединитель для сращивания COMPACT; для всех типов проводников; для зон повышенной защиты Ex е; макс. 4 мм; 3-проводн.; с рычагами; прозрачный корпус; Рабочая температура (макс.): 105 °C; 4,00 mm; прозрачные Wago 221-483 Your Benefits:Ease of use – pull the lever up, insert a conductor and push the lever back downAvailable as 2-, 3- and 5-wire connectorsEasily terminate conductors from 0.14 to 4 mm?Connect solid, stranded and fine-stranded conductorsTime savings for installers and device manufacturersQuickly install devices with higher levels of power consumptionSafely install long cable runs with larger conductor cross sectionsMounting carrier for installation conforms to standardsWorking voltages of 275 V or 440 VCustom carriers are possibleATEX (Ex 2 II G), IECEx (Ex eb IIC Gb) Zone 1, 2IECEX (Ex eb IIC Gb), American Ex (AEx eb IICGb) / Class 1, Zone 1...

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "165956" ["product_id"]=> string(6) "228571" ["id_1c"]=> NULL ["sku"]=> string(7) "221-483" ["sort"]=> string(1) "1" ["name"]=> string(7) "221-483" ["image_id"]=> NULL ["price"]=> float(64) ["primary_price"]=> string(8) "0.673664" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(64) ["unconverted_price"]=> float(0.67) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(64) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 64 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Преимущества

Простота использования — поднимите рычаг, вставьте проводник и опустите рычаг.
Доступны 2-, 3- и 5-проводные исполнения.
Быстрое подключение проводников сечением 0,14–4 мм².
Подключение однопроволочных, многопроволочных и тонкопроволочных медных проводников.
Экономия времени для монтажников и производителей оборудования.
Быстрый монтаж устройств с повышенным энергопотреблением.
Безопасная прокладка длинных линий с большими сечениями проводников.
Монтажный держатель обеспечивает установку в соответствии со стандартами.
Рабочие напряжения 275 В или 440 В.
Возможны индивидуальные (кастомные) держатели.
ATEX (Ex II 2 G), IECEx (Ex eb IIC Gb) — Зоны 1 и 2.
IECEx (Ex eb IIC Gb), American Ex (AEx eb IIC Gb) / Класс I, Зона 1.

Информация по безопасности 1:
Допустимое рабочее напряжение соединителя с держателем (440 В или 275 В) зависит от способа монтажа.

Информация по безопасности 2:
Допущено к применению только совместно с монтажным держателем (221-501). Возможны и другие держатели — см. сертификат/файл. Соединители должны устанавливаться в корпусе, соответствующем требованиям признанного вида защиты согласно EN 60079-0, раздел 1 или EN 60079-31. При установке в корпус типа защиты «eb» (повышенная надежность) по EN 60079-7 необходимо соблюдать воздушные зазоры и пути утечки из таблицы 2 указанного стандарта. См. пункт 1 по применению аксессуаров. Соединители могут использоваться как для Группы II, так и для Группы I, поскольку требования стандарта здесь идентичны.
Применение данных компонентов требует новой оценки нотифицированным органом сертификации.

Электрические данные

Номиналы согласно IEC/EN 60664-1

Номиналы согласно

IEC/EN 60079-7

Сертификация по UL 1059

Стандарт сертификации	UL 60079
Номинальное напряжение UL (Use Group C)	440 В
Номинальный ток UL (Use Group C)	20 А

Ex-информация

Стандарты/сертификаты	ATEX: PTB 18 ATEX 1019 U / IECEx: PTB 18.0045U (Ex eb IIC Gb)
Номинальное напряжение EN (Ex e II)	440 В
Номинальный ток (Ex e II)	32 А

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения	Рычаг
Материалы подключаемых проводников	Медь
Номинальное сечение	4 мм²
Однопроволочные проводники	0,2 … 4 мм² / 24 … 12 AWG
Многопроволочные	0,2 … 4 мм² / 24 … 12 AWG
Тонкопроволочные	0,14 … 4 мм² / 24 … 12 AWG
Длина снятия изоляции	11 мм / 0.43 inch
Общее число точек соединения	3
Общее число потенциалов	1
Тип проводки	Боковое подключение

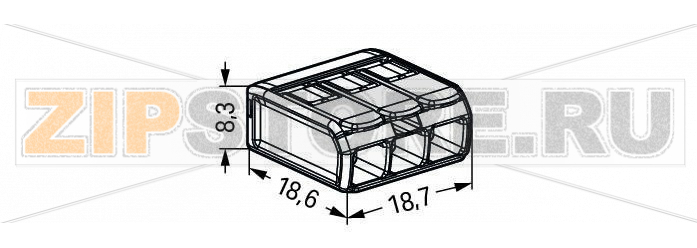

Геометрические данные

Ширина	18,7 мм / 0.736 inch
Высота	8,3 мм / 0.327 inch
Длина	18,6 мм / 0.732 inch

Материалы

Цвет корпуса	прозрачный
Класс воспламеняемости по UL 94	V2
Цвет рычага	светло-серый
Вес	2,7 г

Экологические требования

Непрерывная рабочая температура

105 … 105 °C

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	DE
GTIN	4055143837347
Код ТН ВЭД	85369010000

Компактный соединитель WAGO 221‑483 предназначен для оперативного и безопасного сращивания медных проводников в промышленных установках, системах автоматизации и на объектах с повышенными требованиями к надежности. Рычажный механизм сокращает время подключения и минимизирует риск ошибок при монтаже, прозрачный корпус позволяет визуально контролировать глубину ввода и наличие неизолированных участков. Соединитель работает с различными типами медных проводников, что делает его универсальным решением для сервисных работ и серийной сборки.

Для применения во взрывоопасных зонах WAGO 221‑483 соответствует типу защиты Ex e (повышенная надежность) при установке в подходящий корпус и использовании сертифицированного монтажного держателя. Это обеспечивает соблюдение расстояний утечки и воздушных зазоров в соответствии с профильными стандартами и упрощает ввод в эксплуатацию в зонах 1/2.

Типичные области применения включают подключение осветительных линий, приводов, нагревателей, шкафов управления, а также временных и сервисных соединений. Рычаги допускают многократные циклы подключения/отключения без потери качества при условии корректной подготовки жил — это удобно при пусконаладке и модернизации.

Причины возможных отказов

Превышение допустимой токовой нагрузки или длительная работа при повышенной температуре, приводящие к перегреву пружинного контакта и корпуса.
Неправильная подготовка проводника: недостаточная/избыточная длина зачистки, повреждение жил, перекос при вводе, неполное опускание рычага.
Использование неподходящих материалов (например, алюминиевых проводников) или проводов с загрязнением, окислением, остатками флюсов.
Механические воздействия: удар, вибрация при отсутствии фиксации в держателе/корпусе, перегибы проводов, натяжение на клемму.
Несоблюдение требований Ex: отсутствие сертифицированного держателя и корпуса, нарушение зазоров и путей утечки.

Как понять, что соединитель вышел из строя

Следы перегрева: потемнение или помутнение прозрачного корпуса, запах перегретого пластика, потемнение меди.
Повышенный нагрев под нагрузкой, обнаруживаемый при осмотре/термоконтроле.
Люфт проводника в гнезде, рычаг не фиксируется в нижнем положении или самопроизвольно поднимается.
Визуальные дефекты: трещины корпуса, сколы, деформация рычага, следы дугообразования.
Рост переходного сопротивления (падение напряжения на соединении выше нормы) и периодические пропадания контакта.

Рекомендации по эксплуатации и уходу

Готовьте проводники в соответствии с инструкцией: ровная зачистка без повреждения жил, удаление загрязнений, при необходимости — применение наконечников по проекту.
Полностью вставляйте провод до упора; контролируйте глубину ввода по прозрачному корпусу; опускайте рычаг до четкой фиксации.
Исключайте натяжение и скручивание проводов; при вибрациях устанавливайте соединитель в штатный держатель и закрытый корпус нужной степени защиты.
Периодически проводите визуальный осмотр и тепловой контроль под рабочей нагрузкой; при признаках перегрева или механических повреждений — немедленно заменяйте изделие.
Эксплуатируйте только с медными проводниками; соблюдайте условия окружающей среды и требования стандартов, действующих для Ex‑зон.
Храните в сухом месте, защищайте от пыли и УФ‑излучения; не используйте соединители с признаками старения или повреждений до монтажа.

WAGO 221‑483 сочетает удобство рычажного подключения и высокий уровень безопасности, повышая качество и скорость монтажа в промышленности и строительстве. При соблюдении правил установки и периодическом контроле соединитель обеспечивает стабильный низкий переходной контакт и длительный ресурс эксплуатации.
