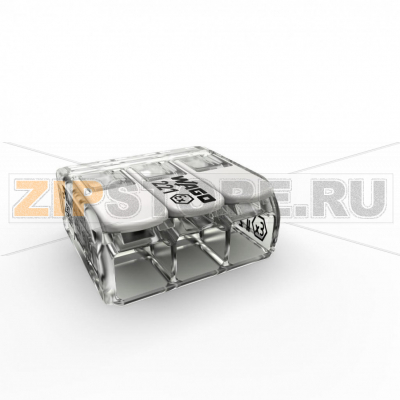

Соединитель для сращивания COMPACT; для всех типов проводников; для зон повышенной защиты Ex е; макс. 6 мм; 3-проводн.; с рычагами; прозрачный корпус; Рабочая температура (макс.): 105 °C; 6,00 mm; прозрачные Wago 221-683

Name: Соединитель для сращивания COMPACT; для всех типов проводников; для зон повышенной защиты Ex е; макс. 6 мм; 3-проводн.; с рычагами; прозрачный корпус; Рабочая температура (макс.): 105 °C; 6,00 mm; прозрачные Wago 221-683
Brand: Wago
SKU: 221-683

Каталожный номер 221-683

Соединитель для сращивания COMPACT; для всех типов проводников; для зон повышенной защиты Ex е; макс. 6 мм; 3-проводн.; с рычагами; прозрачный корпус; Рабочая температура (макс.): 105 °C; 6,00 mm; прозрачные Wago 221-683 Your Benefits:Ease of use – pull the lever up, insert a conductor and push the lever back downAvailable as 2-, 3- and 5-wire connectorsEasily terminate conductors from 0.5 to 6 mm?Connection of all conductor typesTime savings for installers and device manufacturersQuickly install devices with higher levels of power consumptionSafely install long cable runs with larger conductor cross sectionsMounting carrier for installation conforms to standardsWorking voltages of 275 V or 440 VCustom carriers are possibleATEX (Ex 2 II G), IECEx (Ex eb IIC Gb) Zone 1, 2IECEX (Ex eb IIC Gb), American Ex (AEx eb IICGb) / Class 1, Zone 1...

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "165959" ["product_id"]=> string(6) "228574" ["id_1c"]=> NULL ["sku"]=> string(7) "221-683" ["sort"]=> string(1) "1" ["name"]=> string(7) "221-683" ["image_id"]=> NULL ["price"]=> float(160) ["primary_price"]=> string(7) "1.68416" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(160) ["unconverted_price"]=> float(1.68) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(160) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "30" ["min_zakaz"]=> string(2) "30" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 160 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Преимущества

Простота использования: поднимите рычаг, вставьте проводник и опустите рычаг обратно
Доступны 2-, 3- и 5-проводные соединители
Быстрое подключение проводников сечением от 0,5 до 6 мм²
Подключение всех типов медных проводников
Экономия времени для монтажников и производителей оборудования
Быстрый монтаж устройств с повышенным энергопотреблением
Безопасная прокладка длинных линий с большими сечениями проводников
Крепёжные держатели для монтажа соответствуют стандартам
Рабочие напряжения 275 В или 440 В
Возможны индивидуальные держатели
ATEX (Ex 2 II G), IECEx (Ex eb IIC Gb) Зоны 1 и 2
IECEx (Ex eb IIC Gb), American Ex (AEx eb IIC Gb) / Class I, Zone 1

Информация по безопасности

Информация по безопасности 1:
Допустимое рабочее напряжение соединителя с держателем (440 В или 275 В) зависит от типа монтажа.

Информация по безопасности 2:
Допущен к применению только совместно с монтажным держателем (221-511). Возможны иные держатели, см. сертификат/файл.
Соединители должны устанавливаться в корпусах, соответствующих требованиям признанных видов защиты по EN 60079-0, раздел 1, или EN 60079-31.
При установке в оболочках типа защиты «eb» (повышенная безопасность) по EN 60079-7 необходимо соблюдать расстояния изоляции и пути утечки согласно Таблице 2 данного стандарта. См. пункт 1 по применению аксессуаров. Соединители могут применяться как в Группе II, так и в Группе I, поскольку требования стандарта идентичны в данном случае.
Использование данных компонентов требует новой оценки уведомлённым органом по сертификации.

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно

EN 60664

Одобрения по UL 1059

Одобрения по	UL 60079
Номинальное напряжение UL (Use Group C)	440 V
Номинальный ток UL (Use Group C)	30 A

Информация по Ex

Номиналы согласно	ATEX: PTB 19 ATEX 1001 U / IECEx: PTB 19.001 1U (Ex eb IIC Gb)
Номинальное напряжение EN (Ex e II)	440 V
Номинальный ток (Ex e II)	37 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	Рычаг
Материалы проводников	Медь
Номинальное поперечное сечение	6 мм²
Одножильные проводники	0,5 … 6 мм² / 20 … 10 AWG
Многожильные проводники	0,5 … 6 мм² / 20 … 10 AWG
Тонкие многожильные проводники	0,5 … 6 мм² / 20 … 10 AWG
Длина снятия изоляции	12 … 14 мм / 0.47 … 0.55 inch
Общее число точек соединения	3
Общее число потенциалов	1
Тип проводки	Боковое подключение

Геометрические данные

Ширина	22,9 мм / 0.902 inch
Высота	10,1 мм / 0.398 inch
Длина	21,1 мм / 0.831 inch

Материалы

Цвет корпуса	прозрачный
Класс воспламеняемости по UL 94	V2
Цвет рычага	светло-серый
Вес	4,3 g

Требования к окружающей среде

Температура непрерывной эксплуатации

105 … 105 °C

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	CH
GTIN	4055143860574
Код ТН ВЭД	85369010000

Wago 221-683 — компактный рычажный соединитель для сращивания медных проводников в оболочках с видом защиты Ex e. Прозрачный корпус позволяет визуально контролировать глубину посадки и состояние жилы, а рычажный механизм обеспечивает быстрый монтаж без инструмента. Конструкция рассчитана на применение в промышленной среде, на объектах с повышенными требованиями безопасности и в системах с длительными линиями и повышенными нагрузками. Соединитель совместим с одножильными, многожильными и тонкими многожильными медными проводниками, что упрощает унификацию монтажных решений в шкафах управления, осветительных линиях, системах вентиляции и машиностроении.

Для использования в взрывоопасных зонах предусмотрена установка в подходящую оболочку с соблюдением правил EN 60079. Обязательно применение сертифицированного монтажного держателя и соблюдение расстояний изоляции и путей утечки. Такой подход снижает риск искрообразования и перегрева контактных групп, а также повышает предсказуемость работы в условиях вибраций и изменяющейся нагрузки.

Основные причины отказов подобных соединителей связаны с нарушением технологии монтажа и отклонениями от условий эксплуатации. К типичным относятся: использование неподходящего сечения или типа проводника; недостаточная или чрезмерная длина снятия изоляции; загрязнение контактной зоны пылью, влагой или химически активными веществами; превышение допустимой токовой нагрузки или температурного режима; механические повреждения корпуса и рычагов; монтаж без соответствующей оболочки и держателя при установке в Ex-зонах; ослабление контакта из-за многократных циклов переустановки проводника без визуального контроля состояния жилы.

Понять, что соединитель Wago 221-683 вышел из строя, можно по ряду признаков: локальный нагрев и изменение цвета корпуса в зоне контакта; запах перегрева или следы оплавления; люфт или неполное фиксирование рычага; выпадение или проскальзывание жилы при легком натяжении; периодические пропадания контакта под нагрузкой; повышенное падение напряжения на участке соединения, заметное по нагреву или нестабильной работе подключенного оборудования. При обнаружении хотя бы одного из признаков соединитель следует немедленно вывести из эксплуатации и заменить.

Рекомендации по уходу и эксплуатации включают регулярный визуальный осмотр прозрачного корпуса, проверку положения рычагов, контроль чистоты и сухости внутри оболочки, соблюдение корректной длины зачистки и глубины посадки жилы. Для тонких многожильных проводников целесообразно использовать наконечники-гильзы согласно требованиям вашей нормы. В зонах с вибрациями рекомендуется периодический контроль крепления держателя и состояния проводников. Запрещается применять соединитель с алюминиевыми жилами, эксплуатировать без сертифицированной оболочки в зонах Ex, а также превышать допустимые нагрузки и температурные пределы. Хранить и транспортировать изделие следует в закрытой таре, вдали от влаги и агрессивных сред. Соблюдение этих правил повышает надежность и продлевает срок службы соединителя.
