Информация по безопасности 1:
** в линиях заземления
Электрические данные
Номиналы по IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60664-1 |
| Номинальное напряжение (II / 2) | 450 V |
| Номинальное импульсное напряжение (II / 2) | 4 kV |
| Номинальный ток | 41 A |
| Пояснение (номиналы) | Категория перенапряжения II / Степень загрязнения 2 |
Одобрения по UL
| Норматив | UL 486C |
| Номинальное напряжение UL (Use Group C) | 600 V |
| Номинальный ток UL (Use Group C) | 30 A |
Данные соединения
| Технология соединения | CAGE CLAMP® |
| Тип привода | Рычаг |
| Материал подключаемых проводников | Медь |
| Номинальное поперечное сечение | 6 мм² |
| Одножильные проводники | 0,5 … 6 мм² / 20 … 10 AWG |
| Многожильные, соединяемые | 0,5 … 6 мм² / 20 … 10 AWG |
| Тонкие многожильные проводники | 0,5 … 6 мм² / 20 … 10 AWG |
| Длина снятия изоляции | 12 … 14 мм / 0.47 … 0.55 inch |
| Общее число точек соединения | 3 |
| Общее число потенциалов | 1 |
| Тип проводки | Боковое подключение |

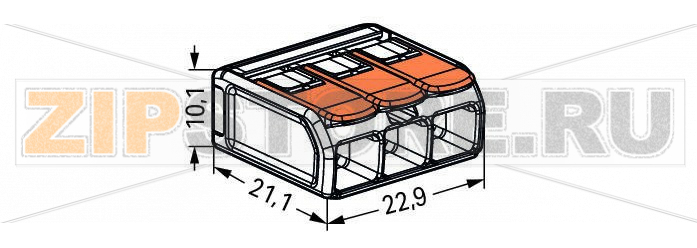

Геометрические данные
| Ширина | 22,9 мм / 0.902 inch |
| Высота | 10,1 мм / 0.398 inch |
| Длина | 21,1 мм / 0.831 inch |
Данные материалов
| Цвет корпуса | прозрачный |
| Класс воспламеняемости по UL 94 | V2 |
| Цвет приводного элемента | оранжевый |
| Вес | 4 g |
Требования к окружающей среде
| Температура окружающего воздуха (эксплуатация) | 85 … 85 °C |
| Непрерывная рабочая температура | 105 … 105 °C |
| Маркировка температуры по EN 60998 | T85 |
Коммерческие данные
| Тип упаковки | BOX |
| Страна происхождения | CH |
| GTIN | 4055143715416 |
| Код ТН ВЭД | 85369010000 |

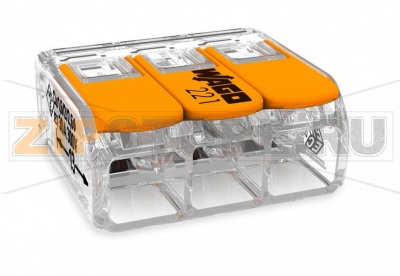

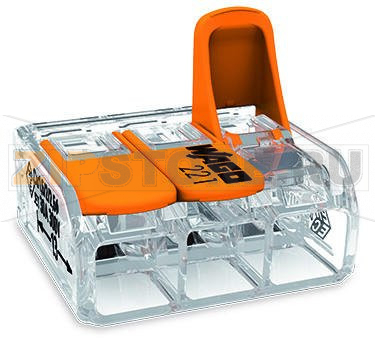

Wago 221-613 — компактный соединитель для сращивания с рычажным приводом и прозрачным корпусом, рассчитанный на подключение всех типов медных проводников. Прозрачный пластик позволяет контролировать глубину ввода и состояние жилы, а рычаг обеспечивает быстрое, надежное и повторно разъемное соединение без инструмента. Коннектор удобен при монтаже в распределительных коробках, осветительных линиях, при подключении бытовых и профессиональных приборов, а также в шкафах управления. Для аккуратной и стандартизированной установки доступны монтажные держатели.
Пружинная технология CAGE CLAMP® поддерживает стабильное контактное усилие и компенсирует термо- и вибрационные воздействия, обеспечивая долговечный контакт. Wago 221-613 помогает снизить время на монтаж и уменьшить вариативность качества соединений, так как результат меньше зависит от силы и опыта монтажника. Наличие тестовых отверстий упрощает контроль и измерения без разборки линии.
Основные причины отказов обычно связаны с нарушением правил монтажа или условий эксплуатации: выбор неподходящего сечения или нагрузки, неправильная длина зачистки, неполное опускание рычага, попадание загрязнений или влаги внутрь, использование немедных проводников, механические повреждения корпуса, а также старение материала при эксплуатации выше допустимой температуры. Также к перегреву ведет окисленная жила или многократные циклы переподключения при неблагоприятных условиях.
Признаки выхода из строя или деградации: локальный нагрев соединителя под нагрузкой, запах перегретого пластика, потемнение или деформация корпуса, следы оплавления или копоти, изменение цвета меди, периодические пропадания контакта, треск или искрение, рычаг не фиксируется или проводник легко вынимается без усилия. Любой из этих симптомов — повод немедленно обесточить цепь и заменить соединитель.
Рекомендации по эксплуатации и уходу: используйте только чистые медные проводники, соблюдайте правильную длину снятия изоляции, полностью опускайте рычаг и выполняйте контрольную «притяжку» проводника. Избегайте превышения допустимой нагрузки и перегрева, защищайте соединитель от влаги и строительной пыли, не окрашивайте и не замуровывайте без доступа для осмотра. В тонкопроволочных жилах применяйте наконечники при необходимости. Периодически проверяйте состояние соединений в нагруженных цепях; при выявлении потемнения, запаха или следов нагрева заменяйте изделие. Монтаж производите при снятом напряжении с соблюдением требований действующих норм и правил.
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
| Длина | 21.1 мм |
| Ширина | 22.9 м |
Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Соединитель для сращивания COMPACT; для всех типов проводников; макс. 6 мм; 3-проводн.; с рычагами; прозрачный корпус; Темп. окруж. среды: макс. 85 °C (T85); 6,00 mm; прозрачные Wago 221-613.
Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.
Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.
Цена Соединитель для сращивания COMPACT; для всех типов проводников; макс. 6 мм; 3-проводн.; с рычагами; прозрачный корпус; Темп. окруж. среды: макс. 85 °C (T85); 6,00 mm; прозрачные Wago 221-613 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
