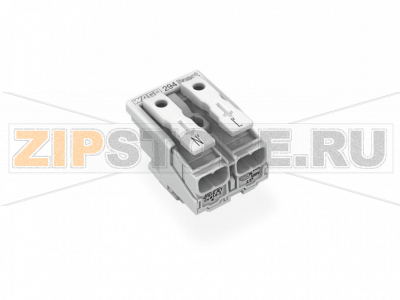

Соединитель для светильников; нажимная кнопка, внешняя; для Linect®; без заземляющего контакта; N/L; 2-пол.; Код. L; Стор. свет.: для одножильных проводников; Инст. стор.: для всех типов проводников; макс. 2,5 мм; Темп. окруж. среды: макс. 85 °C (T85); 2

Name: Соединитель для светильников; нажимная кнопка, внешняя; для Linect®; без заземляющего контакта; N/L; 2-пол.; Код. L; Стор. свет.: для одножильных проводников; Инст. стор.: для всех типов проводников; макс. 2,5 мм; Темп. окруж. среды: макс. 85 °C (T85); 2
Brand: Wago
SKU: 294-8022

Каталожный номер 294-8022

Соединитель для светильников; нажимная кнопка, внешняя; для Linect®; без заземляющего контакта; N/L; 2-пол.; Код. L; Стор. свет.: для одножильных проводников; Инст. стор.: для всех типов проводников; макс. 2,5 мм; Темп. окруж. среды: макс. 85 °C (T85); 2 Внешний универсальный зажим для одножильных, многожильных и тонкопроволочных проводовУниверсальный зажим для проводника (AWG, метрический)Третий контакт: в нижней части клеммы со стороны светильника - Пластина разгрузки натяжения может настраиваться...

Розничная цена

0.71 $ с НДС

array(34) { ["id"]=> string(6) "165666" ["product_id"]=> string(6) "228309" ["id_1c"]=> NULL ["sku"]=> string(8) "294-8022" ["sort"]=> string(1) "0" ["name"]=> string(8) "294-8022" ["image_id"]=> NULL ["price"]=> float(68) ["primary_price"]=> string(8) "0.715768" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(68) ["unconverted_price"]=> float(0.71) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(68) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(4) "1000" ["min_zakaz"]=> string(4) "1000" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 68 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Внешний универсальный зажим для одножильных, многожильных и тонкопроволочных проводов
Универсальный зажим для проводника (AWG, метрический)
Третий контакт: в нижней части клеммы со стороны светильника
- Пластина разгрузки натяжения может настраиваться

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60998-1
Ratings note	Connection points
Номинальное напряжение (II / 2)	500 V
Номинальное импульсное напряжение (II / 2)	4 kV
Номинальный ток	24 A
Номиналы согласно 2	IEC/EN 60998-2-2
Ratings note 2	Connection points
Номинальное напряжение (II / 2) 2	500 V
Номинальное импульсное напряжение (II / 2) 2	4 kV
Номинальный ток (2)	24 A
Номиналы согласно 3	IEC/EN 61984
Ratings Note 3	Linect® plug-in connection
Номинальное напряжение (II / 2) 3	500 V
Номинальное импульсное напряжение (II / 2) 3	4 kV
Номинальный ток (3)	16 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per

UL 1059

Approvals per CSA

Approvals per

CSA

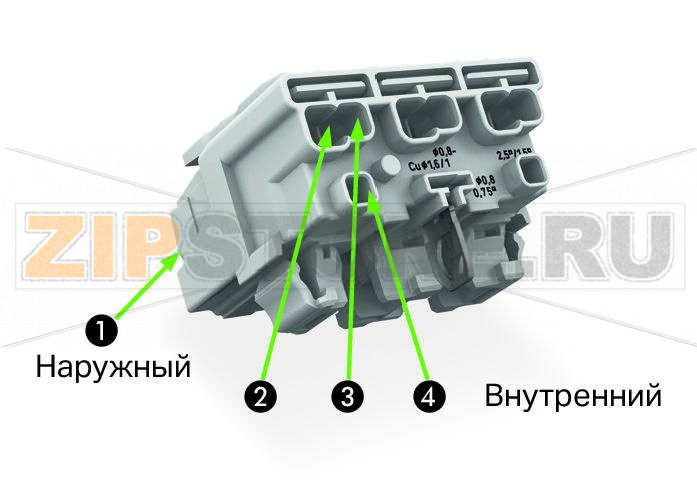

Данные соединения

Connection type (1)	External 1
Технология соединения	Push-in CAGE CLAMP®
Number of connection points (connection type)	2
Actuation type	Push-button
Actuation type 2	Push-in
Размеры одножильных проводников	0,5 … 2,5 mm? / 18 … 12 AWG
одножильные, подсоединяются напрямую	0,5 … 2,5 mm? / 18 … 12 AWG
многожильные, соединяемые	0,5 … 2,5 mm? / 18 … 14 AWG
Тонкие многожильные проводники	0,5 … 2,5 mm? / 18 … 14 AWG
многожильные проводники с изолированным наконечником	0,5 … 1,5 mm? / 18 … 16 AWG
многожильные проводники с неизолированным наконечником	0,5 … 1,5 mm? / 18 … 16 AWG
мин. многожильные, с изолированным наконечником, подключение путем вставки	0,5 mm? / 18 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch
Число полюсов	2
Connection type (2)	Internal 2
Тип соединения 2	PUSH WIRE®
Number of connection points	1
одножильные, соединяемые	0,5 … 2,5 mm? / 18 … 14 AWG
многожильные, с изолированным наконечником	0,5 … 1 mm? / 18 … 14 AWG
многожильные с неизолированным наконечником	0,5 … 1,5 mm? / 18 … 16 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch
Connection type (3)	Internal 3
Технология соединения 3	PUSH WIRE®
Number of connection points	1
Actuation type 3	Push-in
одножильные, соединяемые	0,5 … 1,5 mm? / 18 … 16 AWG
многожильные, с изолированным наконечником	0,5 … 0,75 mm? / 18 AWG0.5 … 0.75mm? / 18 AWG
многожильные с неизолированным наконечником	0,5 … 1 mm? / 18 … 14 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch
Connection type (4)	Internal 4
Технология соединения 4	PUSH WIRE®
Number of connection points	1
Actuation type 4	Push-in
одножильные, соединяемые	0,5 … 0,75 mm? / 18 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch
Общее число потенциалов	2
Количество отдельных объектов присоединения на продукт	4

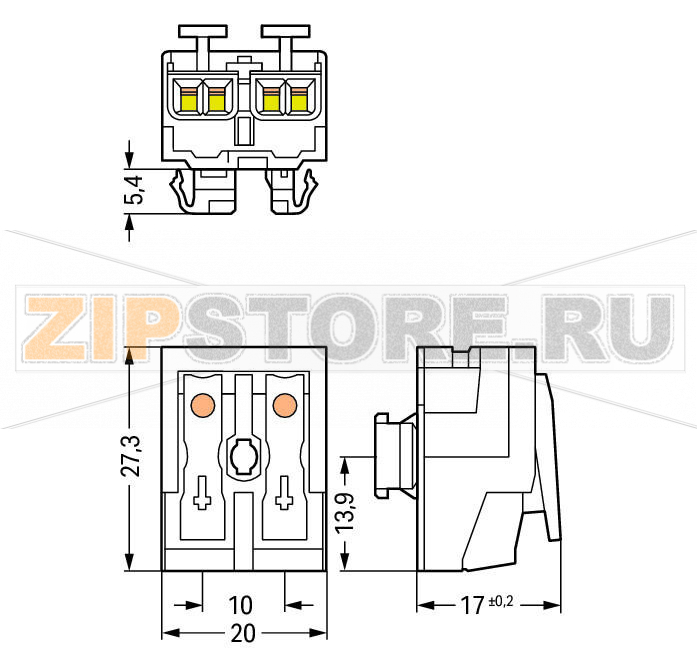

Geometrical Data

Шаг контактов	10 mm / 0.394 inch
Ширина	20 mm / 0.787 inch
Высота	22,4 mm / 0.882 inch
Высота от поверхности	17 mm / 0.669 inch
Длина	27,3 mm / 1.075 inch

Механические данные

Technologie	Linect
Маркировка	N' L'

Material Data

Цвет	белые
группа изолирующих материалов	IIIa
Изоляционный материал	Поликарбонат (PC)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,135 MJ
Вес	6,6 g

Environmental Requirements

Термоустойчивость	120 °C
T-Kennzeichung	T85

Коммерческие данные

Product Group	8 (Misc. Chassis Mount Blocks)
Тип упаковки	lamination
Country of origin	CH
GTIN	4050821098768
Customs tariff number	85369010000
