Электрические данные
Ratings per IEC/EN 60664-1
| Номиналы согласно 1 | IEC/EN 60998-1 |
| Ratings note | Connection points |
| Номинальное напряжение (II / 2) | 500 V |
| Номинальное импульсное напряжение (II / 2) | 4 kV |
| Номинальный ток | 24 A |
| Номиналы согласно 2 | IEC/EN 60998-2-2 |
| Ratings note 2 | Connection points |
| Номинальное напряжение (II / 2) 2 | 500 V |
| Номинальное импульсное напряжение (II / 2) 2 | 4 kV |
| Номинальный ток (2) | 24 A |
| Номиналы согласно 3 | IEC/EN 61984 |
| Ratings Note 3 | Linect® plug-in connection |
| Номинальное напряжение (II / 2) 3 | 500 V |
| Номинальное импульсное напряжение (II / 2) 3 | 4 kV |
| Номинальный ток (3) | 16 A |
| Legend (ratings) | (III / 2) ? Overvoltage category III / Pollution degree 2 |
Approvals per UL 1059
| Approvals per | UL 1059 |
Approvals per CSA
| Approvals per | CSA |

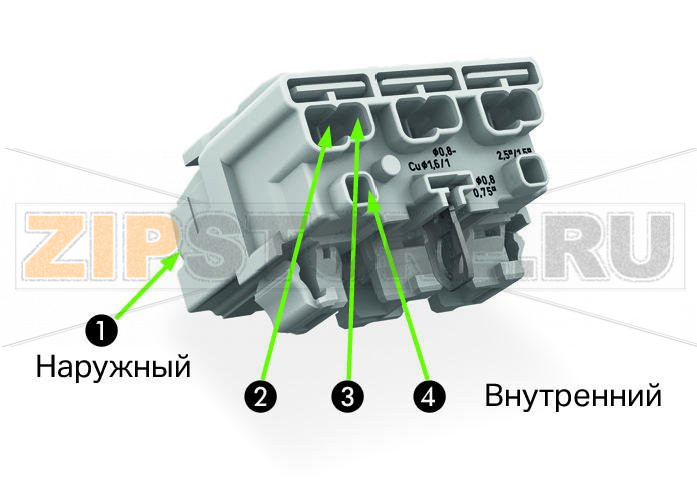

Данные соединения
| Connection type (1) | External 1 |
| Технология соединения | Push-in CAGE CLAMP® |
| Number of connection points (connection type) | 2 |
| Actuation type | Push-button |
| Actuation type 2 | Push-in |
| Размеры одножильных проводников | 0,5 … 2,5 mm? / 18 … 12 AWG |
| одножильные, подсоединяются напрямую | 0,5 … 2,5 mm? / 18 … 12 AWG |
| многожильные, соединяемые | 0,5 … 2,5 mm? / 18 … 14 AWG |
| Тонкие многожильные проводники | 0,5 … 2,5 mm? / 18 … 14 AWG |
| многожильные проводники с изолированным наконечником | 0,5 … 1,5 mm? / 18 … 16 AWG |
| многожильные проводники с неизолированным наконечником | 0,5 … 1,5 mm? / 18 … 16 AWG |
| мин. многожильные, с изолированным наконечником, подключение путем вставки | 0,5 mm? / 18 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Число полюсов | 5 |
| Connection type (2) | Internal 2 |
| Тип соединения 2 | PUSH WIRE® |
| Number of connection points | 1 |
| одножильные, соединяемые | 0,5 … 2,5 mm? / 18 … 14 AWG |
| многожильные, с изолированным наконечником | 0,5 … 1 mm? / 18 … 14 AWG |
| многожильные с неизолированным наконечником | 0,5 … 1,5 mm? / 18 … 16 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Connection type (3) | Internal 3 |
| Технология соединения 3 | PUSH WIRE® |
| Number of connection points | 1 |
| Actuation type 3 | Push-in |
| одножильные, соединяемые | 0,5 … 1,5 mm? / 18 … 16 AWG |
| многожильные, с изолированным наконечником | 0,5 … 0,75 mm? / 18 AWG0.5 … 0.75mm? / 18 AWG |
| многожильные с неизолированным наконечником | 0,5 … 1 mm? / 18 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Connection type (4) | Internal 4 |
| Технология соединения 4 | PUSH WIRE® |
| Number of connection points | 1 |
| Actuation type 4 | Push-in |
| одножильные, соединяемые | 0,5 … 0,75 mm? / 18 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Общее число потенциалов | 5 |
| Количество отдельных объектов присоединения на продукт | 4 |
| Ground function | with direct GND contact |

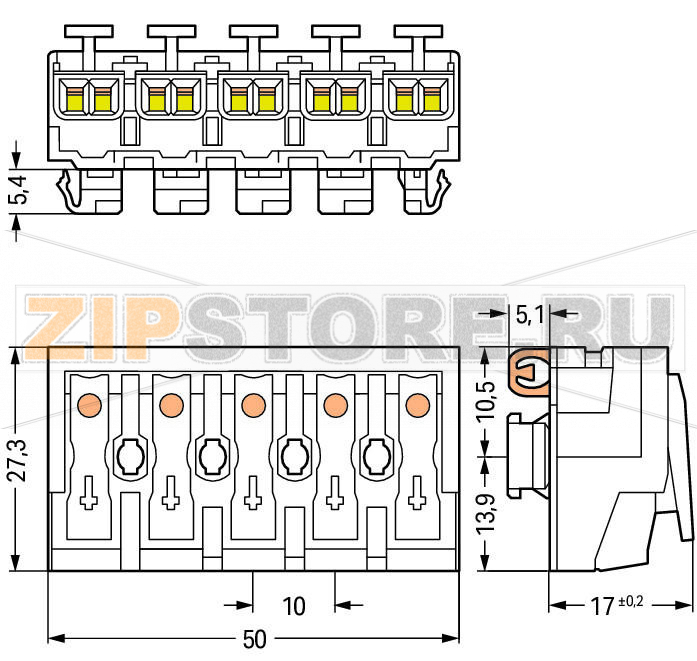

Geometrical Data
| Шаг контактов | 10 mm / 0.394 inch |
| Ширина | 50 mm / 1.969 inch |
| Высота | 22,4 mm / 0.882 inch |
| Высота от поверхности | 17 mm / 0.669 inch |
| Длина | 27,3 mm / 1.075 inch |
Механические данные
| Technologie | Linect |
| Маркировка | L' N' L ? N |
Material Data
| Цвет | белые |
| группа изолирующих материалов | IIIa |
| Изоляционный материал | Поликарбонат (PC) |
| Класс воспламеняемости по UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (EСu) |
| Покрытие контактов | луженые |
| Пожарная нагрузка | 0,332 MJ |
| Вес | 16,4 g |
Environmental Requirements
| Термоустойчивость | 120 °C |
| T-Kennzeichung | T85 |
Коммерческие данные
| Product Group | 8 (Misc. Chassis Mount Blocks) |
| Тип упаковки | lamination |
| Country of origin | CH |
| GTIN | 4050821098829 |
| Customs tariff number | 85369010000 |
| Производитель | Wago |
| Заказ кратно | 250 |
| Минимальный заказ | 250 |
| Вес | 0 кг |
