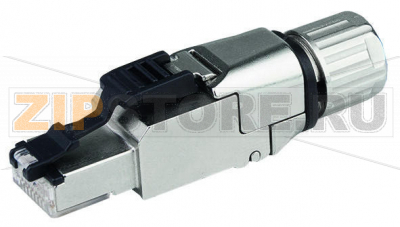

Соединитель ETHERNET; RJ-45; Кат. 6А; прямые; Код T568A; AWG 22; Разгрузка от натяжения Wago 750-978/000-011

Каталожный номер 750-978/000-011
Розничная цена
25 $ с НДС ≈ 2 379 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Технические данные

Тип соединения Штекер RJ‑45
Число полюсов 8
Направление подключения относительно направления штекера 0°
Коммуникационный интерфейс Ethernet

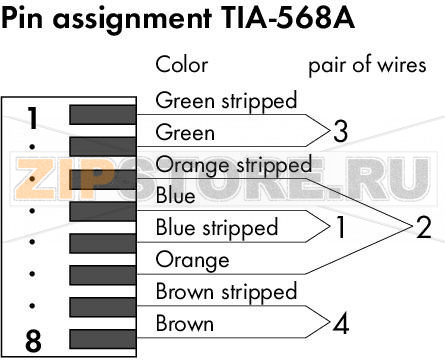

Код распайки TIA‑568A
Скорость передачи —

Данные подключения

Тип подключения (1) IDC‑контакт (прокол изоляции)
Сечение одножильных проводников 0,21 … 0,32 мм² / 24/1 … 22/1 AWG
Сечение многожильных проводников, соединяемых 0,11 … 0,36 мм² / 27/7 … 22/7 AWG

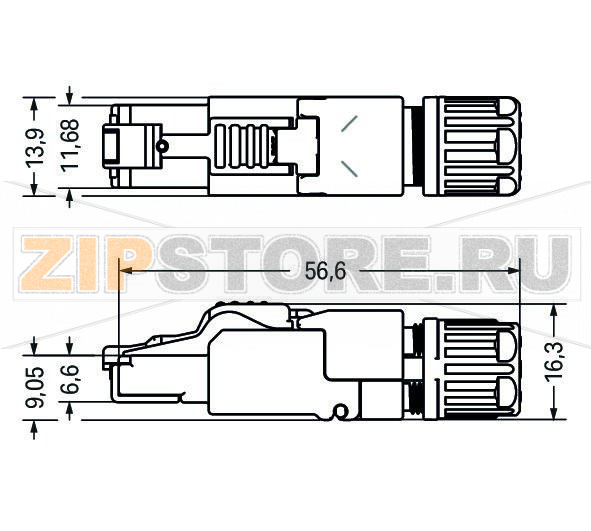

Геометрические данные

Ширина 13,9 мм
Высота 16,3 мм
Длина 56,6 мм

Механические данные

Требования к подключаемому кабелю (допустимый тип) Кат. 6A
Диаметр подключаемого кабеля в оболочке 5,5 … 10 мм
Материал корпуса Цинковый сплав (литьё под давлением)
Масса 22 г

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация) −40 … +85 °C
Температура окружающего воздуха (хранение) −40 … +85 °C
Степень защиты IP20
Относительная влажность воздуха (без конденсации) 95 %
Стандарты и спецификации IEC 60603‑7‑51; ISO/IEC 11801; IEEE 802.3an; EIA/TIA 568‑C.2; DIN EN 50173‑1; UL 1863; UL 2043

Коммерческие данные

Тип упаковки пакет
Страна происхождения Тайвань
GTIN 4055143586238
Код ТН ВЭД 85366990990

Соединитель ETHERNET RJ‑45 категории 6A с прямой конструкцией и распайкой по коду T568A WAGO 750‑978/000‑011 — надёжное полевое решение для оперативной сборки сетевых линий без применения обжимных клещей. Инструментальные IDC‑контакты обеспечивают стабильный контакт с жилами кабеля, а металлический корпус и разгрузка от натяжения защищают соединение при монтаже в шкафах, машинах и системах автоматизации. Конструкция рассчитана на повторяемую промышленную эксплуатацию и совместима с распространёнными монтажными практиками структурированных кабельных систем.

Области применения включают быстрое восстановление линий связи на объекте, подключение датчиков и контроллеров, модернизацию сетей в шкафах автоматики, а также временные и постоянные линии в производственных и коммерческих зданиях. Использование распайки T568A упрощает соответствие корпоративным стандартам, а разгрузка от натяжения стабилизирует участок ввода кабеля при вибрациях и динамических нагрузках.

Наиболее типичные причины отказов:

  • Нарушение схемы распайки пар (ошибка раскладки, смешение T568A/T568B).
  • Превышение усилия на кабеле или отсутствие корректной разгрузки натяжения, приводящее к надлому жил.
  • Неподходящее сечение или конструкция кабеля (несоответствие жёсткости/диаметра, использование CCA вместо медного проводника).
  • Повторные перезапуски IDC сверх допустимого числа циклов, деформация контактов.
  • Загрязнение, влага и коррозия (особенно при эксплуатации вне рекомендованных условий IP20).
  • Механические повреждения фиксатора, корпуса или защёлки в результате ударов и частых перетыканий.

Как понять, что соединитель вышел из строя:

  • Линк не поднимается или нестабилен, порт коммутатора периодически теряет соединение.
  • Снижение пропускной способности, скачки задержек, рост количества ошибок пакетов.
  • Результаты тестирования кабельным тестером: обрыв/короткое замыкание, перепутанные пары, высокие значения параметров наводок и возвратных потерь.
  • Визуальные признаки: трещины корпуса, погнутые контакты, ослабленная фиксация кабеля, следы коррозии.

Рекомендации по уходу и эксплуатации:

  • Соблюдайте схему T568A и инструкцию по разделке: сохраняйте скрутку пар до точки контакта, контролируйте длину расплетения.
  • Используйте совместимый кабель и соблюдайте радиус изгиба. Корректно устанавливайте элемент разгрузки натяжения.
  • Не превышайте допустимое число перезажимов IDC; при необходимости повторной сборки осматривайте контакты и проводники.
  • Избегайте влаги и агрессивной среды; храните и монтируйте в чистых, сухих условиях. При обслуживании очищайте контакты мягкой кистью, допускается использование изопропилового спирта.
  • Регулярно проверяйте целостность защёлки и корпуса; при износе заменяйте изделие во избежание прерывистых отказов.
  • Обеспечивайте правильное экранирование и заземление экрана кабеля согласно инструкциям, чтобы снизить помехи.

WAGO 750‑978/000‑011 помогает стандартизировать полевой монтаж, уменьшить простои и повысить воспроизводимость подключения. При корректном выборе кабеля, соблюдении технологии разделки и периодическом контроле состояния соединитель обеспечивает длительную и стабильную работу сетевой линии.

Характеристики

Производитель Wago
Тип запчасти Соединитель
Заказ кратно 1
Минимальный заказ 1
Вес 0 кг



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Соединитель ETHERNET; RJ-45; Кат. 6А; прямые; Код T568A; AWG 22; Разгрузка от натяжения Wago 750-978/000-011.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Соединитель ETHERNET; RJ-45; Кат. 6А; прямые; Код T568A; AWG 22; Разгрузка от натяжения Wago 750-978/000-011 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
