Соединитель ETHERNET; RJ-45; Кат. 6А; прямые; Код T568A; AWG 22 Wago 750-977/000-011

Каталожный номер 750-977/000-011
Розничная цена
22 $ с НДС ≈ 2 094 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Технические данные

Тип соединения Разъём RJ‑45
Число полюсов 8
Направление подключения кабеля относительно штекера 0°
Коммуникационный интерфейс / полевой автобус Ethernet

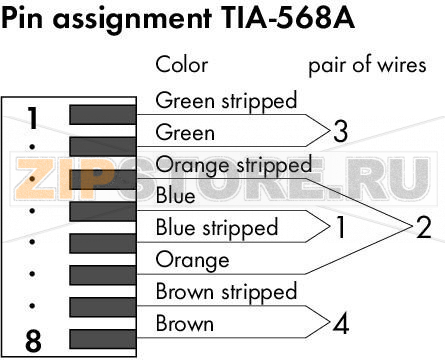

Схема распайки TIA‑568A
Скорость передачи —

Данные соединения

Тип контакта IDC (прокалывающий изоляцию)
Сечение однопроволочных проводников 0,21 … 0,32 мм² / 24/1 … 22/1 AWG
Сечение многопроволочных проводников 0,11 … 0,36 мм² / 27/7 … 22/7 AWG

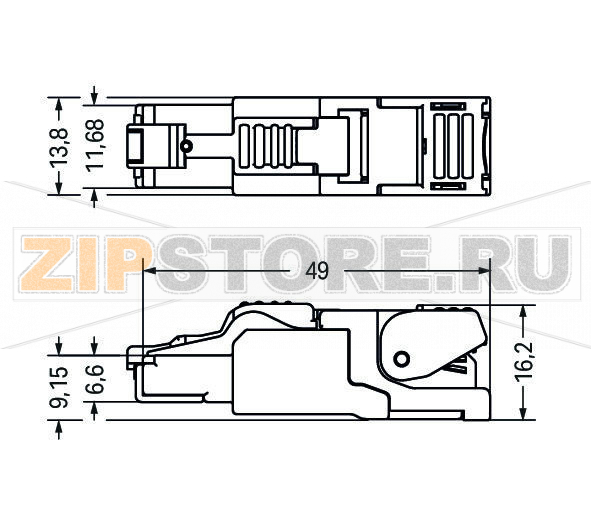

Геометрические данные

Ширина 13,8 мм
Высота 16,2 мм
Длина 49 мм

Механические данные

Требования к кабелю (допустимый тип) Кат. 6A
Диаметр подключаемого кабеля с оболочкой 5,5 … 9 мм
Материал корпуса Цинковое литьё под давлением
Вес 18 г

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация) −40 … +85 °C
Температура окружающего воздуха (хранение) −40 … +85 °C
Степень защиты IP20
Относительная влажность (без конденсации) 95 %
Стандарты и спецификации IEC 60603‑7‑51; ISO/IEC 11801; IEEE 802.3an; EIA/TIA 568‑C.2; DIN EN 50173‑1; UL 1863; UL 2043

Коммерческие данные

Тип упаковки пакет
Страна происхождения Тайвань
GTIN 4055143586184
Код ТН ВЭД 85366990990

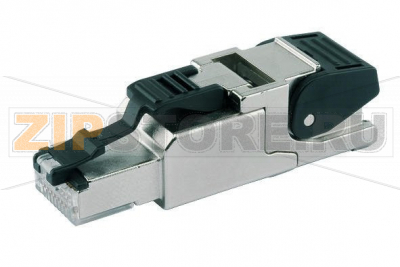

Соединитель WAGO 750‑977/000‑011 — полевой RJ‑45 для быстрого монтажа в сетях Ethernet. Он предназначен для прямого подключения экранированных кабелей категории 6A и использует схему распайки T568A. Контакты типа IDC позволяют выполнять подключение без пайки и обжатия, обеспечивая стабильный электрический контакт и повторяемое качество сборки. Металлический корпус повышает стойкость к помехам и механическую прочность, что особенно важно в шкафах управления, на производственных участках и в инженерных системах зданий.

Области применения включают модернизацию и ремонт участков СКС, подключение контроллеров, модулей ввода‑вывода и сетевого оборудования, где требуется экранированное решение с быстрым вводом в эксплуатацию. Конструкция разъёма рассчитана на работу с однопроволочными и многопроволочными жилами распространённых типоразмеров, обеспечивая совместимость с промышленными и объектовыми кабелями. Прямая ориентация и наглядная цветовая маркировка упрощают соблюдение парности и раскладки по T568A, снижая риск ошибок при монтаже.

Причины поломок

Чаще всего отказ вызван нарушением технологии монтажа: недостаточная глубина посадки жилы в контакт IDC, чрезмерная расплетённость пар или несоблюдение схемы (перепутанные пары А/В). Проблемы также возникают при использовании кабелей вне допустимого диапазона геометрии и конструкции (например, жёсткая оболочка или нестандартная форма экрана), при сильном изгибе у ввода, отсутствии разгрузки натяжения, вибрациях и ударных нагрузках. К отказам ведут загрязнение и коррозия контактов, механическое повреждение защёлки или носика штекера, многократные переустановки, а также эксплуатация вне допустимых условий по температуре и влажности.

Как понять, что запчасть вышла из строя

Признаки неисправности: периодические обрывы связи, самопроизвольное снижение согласованной скорости, рост ошибок (CRC) и повторных передач, отсутствие линка при исправном кабеле и оборудовании. Полевые тестеры могут показать превышение потерь на наведённые помехи и возвратные потери. Визуально обращают внимание трещины корпуса, погнутые или потемневшие контакты, ослабление экранирующего зажима, сломанная защёлка. При лёгком покачивании штекера в розетке не должно наблюдаться пропадания линка.

Рекомендации по уходу и эксплуатации

  • Соблюдать инструкцию по сборке WAGO: точная подготовка кабеля, минимальная расплетённость пар, аккуратная укладка по цветовой маркировке T568A.
  • Использовать только совместимые экранированные кабели соответствующей категории; не лудить многопроволочные жилы.
  • Обеспечивать разгрузку натяжения и соблюдать минимальный радиус изгиба; избегать вибраций и ударных нагрузок на разъём.
  • Поддерживать чистоту контактной группы; защищать от пыли и влаги в пределах IP20.
  • Не выполнять многократные переобжимы одного и того же участка жил; при сомнениях — заменить концевку.
  • Периодически проверять состояние экранирующего зажима и фиксирующей защёлки; тестировать линию после монтажа.
  • Хранить соединители в оригинальной упаковке, избегая повышенной влажности и агрессивных сред.

Следуя этим рекомендациям, соединитель ETHERNET RJ‑45 WAGO 750‑977/000‑011 обеспечит стабильную работу линии и сохранит заяванные параметры канала в течение всего срока службы.
