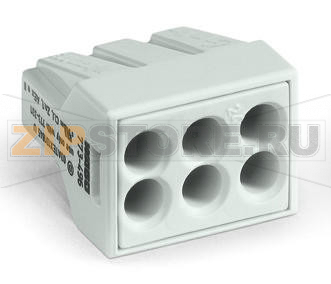

Соединитель PUSH WIRE® для распределительных коробок; для одно- и многожильных проводников; для применений Ex; макс. 2,5 мм; 6-проводн.; светло-серый корпус; светло-серая крышка; макс. рабочая темп. окр. среды 60 °C; 2,50 mm; светло-серые Wago 773-496

Name: Соединитель PUSH WIRE® для распределительных коробок; для одно- и многожильных проводников; для применений Ex; макс. 2,5 мм; 6-проводн.; светло-серый корпус; светло-серая крышка; макс. рабочая темп. окр. среды 60 °C; 2,50 mm; светло-серые Wago 773-496
Brand: Wago
SKU: 773-496

Каталожный номер 773-496

Соединитель PUSH WIRE® для распределительных коробок; для одно- и многожильных проводников; для применений Ex; макс. 2,5 мм; 6-проводн.; светло-серый корпус; светло-серая крышка; макс. рабочая темп. окр. среды 60 °C; 2,50 mm; светло-серые Wago 773-496 Примечание:Terminating Aluminum ConductorsWAGO spring clamp terminal blocks are suitable for solid aluminum conductors up to 4 mm?/12 AWG if WAGO “Alu-Plus” Contact Paste is used for termination.“Alu-Plus” Contact Paste Advantages:Automatically destroys the oxide film during clamping.Prevents fresh oxidation at the clamping point.Prevents electrolytic corrosion between aluminum and copper conductors (in the same terminal block).Provides long-term protection against corrosion....

Розничная цена

0 $ с НДС

array(34) { ["id"]=> string(6) "165931" ["product_id"]=> string(6) "228546" ["id_1c"]=> NULL ["sku"]=> string(7) "773-496" ["sort"]=> string(1) "1" ["name"]=> string(7) "773-496" ["image_id"]=> NULL ["price"]=> float(39) ["primary_price"]=> string(8) "0.410514" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(39) ["unconverted_price"]=> float(0.41) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(39) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 39 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание:
Оконцевание алюминиевых проводников
Клеммные колодки WAGO с плоско‑пружинным зажимом подходят для однопроволочных (жёстких) алюминиевых проводников до 4 мм² / 12 AWG при условии применения контактной пасты WAGO «Alu‑Plus» при подключении.

Преимущества контактной пасты «Alu‑Plus»:

Автоматически разрушает оксидную плёнку в момент зажима.
Предотвращает повторное окисление в месте зажима.
Предупреждает гальваническую коррозию между алюминиевыми и медными проводниками (в одном соединителе).
Обеспечивает долговременную антикоррозионную защиту.

Для соединений с технологией PUSH WIRE® WAGO рекомендует предварительно очистить алюминиевый проводник и сразу же вставить его в зажим, заполненный контактной пастой «Alu‑Plus». Дополнительно допускается нанести пасту «Alu‑Plus» на всю поверхность алюминиевого проводника перед подключением.

Обратите внимание: номинальные токи следует корректировать с учётом сниженной проводимости алюминиевых проводников:
2,5 мм² = 16 A
4 мм² = 22 A

Информация по безопасности 1:
275 В на расстоянии < 10 мм до частей с иными потенциалами.
Информация по безопасности 2:
Только для использования вместе с монтажным держателем 773‑331.

Электрические данные

Номиналы по IEC/EN 60664‑1

Стандарт

EN 60079

Ex‑информация

Номинальное напряжение EN (Ex e II)	550 V
Номинальный ток (Ex e II)	24 A

Данные соединения

Технология соединения	Плоско‑пружинный зажим
Тип ввода	Push‑in
Материалы соединяемых проводников	Медь Алюминий
Размеры одножильных проводников	0,75 … 2,5 мм² / 18 … 14 AWG
Размеры многожильных проводников	0,75 … 2,5 мм² / 16 … 12 AWG
Длина снятия изоляции	12 мм / 0.47 inch
Общее число точек соединения	6
Общее число потенциалов	1
Тип проводки	С боковым подключением

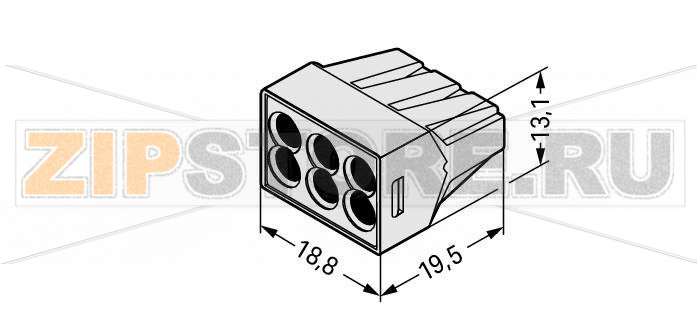

Геометрические данные

Ширина	18,8 мм / 0.74 inch
Высота	13,1 мм / 0.516 inch
Длина	19,5 мм / 0.768 inch

Материалы

Цвет корпуса	светло‑серый
Цвет крышки	светло‑серый
Класс горючести по UL 94	V2
Пожарная нагрузка	0,077 MJ
Масса	3,6 g

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	60 … 60 °C
Длительная рабочая температура	105 … 105 °C

Коммерческие данные

Группа товара	7 (Push Wire Conn.)
Тип упаковки	BOX
Страна происхождения	CN
GTIN	4055143026581
Код ТН ВЭД	85369010000

Соединитель PUSH WIRE® WAGO 773‑496 предназначен для быстрого и надёжного монтажа в распределительных коробках и применений повышенной надёжности, включая области с видом взрывозащиты Ex e II (повышенная безопасность). Конструкция с плоско‑пружинным зажимом обеспечивает стабильный контакт без обслуживания, а прозрачная логика подключения позволяет быстро выполнять разводку линий освещения, розеточных групп и слаботочных цепей. Корпус и крышка выполнены в светло‑сером цвете, допускается подключение как медных, так и алюминиевых проводников при соблюдении рекомендаций производителя.

Для алюминия обязательно использование контактной пасты WAGO «Alu‑Plus». Паста разрушает оксидную плёнку на поверхности, предотвращает повторное окисление и гальваническую коррозию при совместной установке с медными жилами. Перед вводом проводник следует очистить и вставлять в зажим, заполненный пастой; допустимо нанести пасту на всю оголённую поверхность. При применении алюминия учитывайте сниженную проводимость материала и корректируйте допустимую нагрузку по току.

Типовые причины отказов

Перегрев из‑за превышения токовой нагрузки или длительной работы на пределе, особенно при использовании алюминиевых проводников без корректировки тока.
Плохой контакт вследствие неправильной длины зачистки, загрязнения жилы, неполного ввода проводника или повреждения отдельных проволочек.
Окисление алюминиевых жил при отсутствии контактной пасты, что приводит к росту переходного сопротивления.
Механические нагрузки: натяжение кабеля, вибрации, многократные перегибы в зоне ввода, ударные воздействия на корпус.
Попадание влаги и агрессивных сред при установке вне герметичных коробок или нарушение требований Ex‑исполнения.
Повторное использование сильно деформированных или перегретых соединителей.

Признаки неисправности

Запах гари, локальный нагрев соединителя или изоляции провода, потемнение корпуса, следы оплавления.
Мерцание нагрузки, просадка напряжения на линии, нагрев под нагрузкой заметно выше окружающей температуры.
Люфт или выпадение проводника при лёгком потягивании, нестабильный контакт после механического воздействия.
Следы коррозии, белый/серый налёт на алюминиевых жилах, следы влаги внутри коробки.
Трещины, сколы или деформация корпуса соединителя.

Рекомендации по монтажу и уходу

Соблюдайте требования к подготовке жил: ровный срез, чистая поверхность, длина зачистки 12 мм, исключение распушения многожильных проводников.
Для алюминия используйте пасту WAGO «Alu‑Plus», очищайте жилу перед вводом и корректируйте токовую нагрузку в соответствии с рекомендациями.
Размещайте соединитель в подходящей распределительной коробке с учётом температурного режима и требований Ex e; выдерживайте необходимые расстояния до частей с иными потенциалами.
Исключайте натяжение и скручивание проводов на входе; при перепрокладке обязательно повторно отрезайте и зачищайте жилу.
Проводите периодический визуальный осмотр в точках повышенной нагрузки: отсутствие нагрева, потемнений, следов влаги. При признаках перегрева замените соединитель и устраните причину.
Не используйте повреждённые или деформированные изделия; соблюдайте предельную температуру окружающей среды при эксплуатации.

WAGO 773‑496 обеспечивает быстрый, компактный и безопасный монтаж для шести проводников в одном потенциале и подходит для типовых распределительных задач в жилых и коммерческих проектах, а также для установок с повышенными требованиями к безопасности при условии соблюдения регламентов монтажа.
