Соединитель PUSH WIRE® для распределительных коробок; для одножильных проводников; макс. 4 мм; 6-проводн.; коричневый прозрачный корпус; коричневая крышка; макс. рабочая темп. окр. среды 60 °C; 2,50 mm Wago 773-606

Name: Соединитель PUSH WIRE® для распределительных коробок; для одножильных проводников; макс. 4 мм; 6-проводн.; коричневый прозрачный корпус; коричневая крышка; макс. рабочая темп. окр. среды 60 °C; 2,50 mm Wago 773-606
Brand: Wago
SKU: 773-606

Каталожный номер 773-606

Соединитель PUSH WIRE® для распределительных коробок; для одножильных проводников; макс. 4 мм; 6-проводн.; коричневый прозрачный корпус; коричневая крышка; макс. рабочая темп. окр. среды 60 °C; 2,50 mm Wago 773-606 Примечание:Terminating Aluminum ConductorsWAGO spring clamp terminal blocks are suitable for solid aluminum conductors up to 4 mm?/12 AWG if WAGO “Alu-Plus” Contact Paste is used for termination.“Alu-Plus” Contact Paste Advantages:Automatically destroys the oxide film during clamping.Prevents fresh oxidation at the clamping point.Prevents electrolytic corrosion between aluminum and copper conductors (in the same terminal block).Provides long-term protection against corrosion....

Розничная цена

0 $ с НДС

array(34) { ["id"]=> string(6) "165949" ["product_id"]=> string(6) "228564" ["id_1c"]=> NULL ["sku"]=> string(7) "773-606" ["sort"]=> string(1) "1" ["name"]=> string(7) "773-606" ["image_id"]=> NULL ["price"]=> float(38) ["primary_price"]=> string(8) "0.399988" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(38) ["unconverted_price"]=> float(0.39) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(38) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 38 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание:

Оконцевание алюминиевых проводников
Клеммы WAGO с пружинными зажимами подходят для одножильных алюминиевых проводников сечением до 4 мм² / 12 AWG при условии использования контактной пасты WAGO «Alu‑Plus».

Преимущества контактной пасты «Alu‑Plus»:

Автоматически разрушает оксидную плёнку при зажиме.
Предотвращает повторное окисление в месте зажима.
Исключает электрохимическую коррозию между алюминиевыми и медными проводниками (в одном соединителе).
Обеспечивает долгосрочную защиту от коррозии.

Для соединений с технологией PUSH WIRE® WAGO рекомендует сначала очистить алюминиевый проводник, а затем немедленно вставить его в зажим, заполненный контактной пастой «Alu‑Plus».

Также допустимо дополнительно нанести «Alu‑Plus» на всю поверхность алюминиевого проводника перед подключением.

Обратите внимание: из‑за пониженной проводимости алюминия номинальные токи необходимо снизить:
2,5 мм² = 16 A
4 мм² = 22 A

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60664-1
Номинальное напряжение (II / 2)	400 V
Номинальное импульсное напряжение (II / 2)	4 kV
Номинальный ток	32 A
Примечание (номиналы)	(II / 2) Категория перенапряжения II / Степень загрязнения 2

Данные соединения

Технология соединения	Плоско‑пружинный зажим
Тип установки	Push‑in
Материалы подключаемых проводников	Медь Алюминий
Длина снятия изоляции	12 mm / 0.47 inch
Общее число точек соединения	4
Общее число потенциалов	1
Тип проводки	С боковым подключением

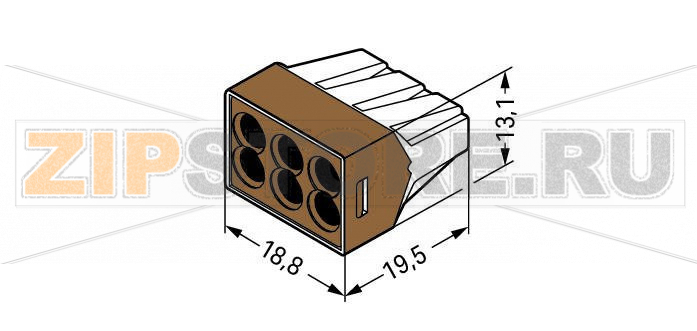

Геометрические данные

Ширина	18,8 mm / 0.74 inch
Высота	13,1 mm / 0.516 inch
Длина	19,5 mm / 0.768 inch

Материалы

Цвет крышки	коричневый
Класс воспламеняемости по UL 94	V2
Вес	3,5 g

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	60 … 60 °C
Непрерывная рабочая температура	105 … 105 °C

Коммерческие данные

Группа продукции	7 (Push Wire Conn.)
Тип упаковки	BOX
Страна происхождения	CN
GTIN	4055143088671
Код ТН ВЭД	85369010000

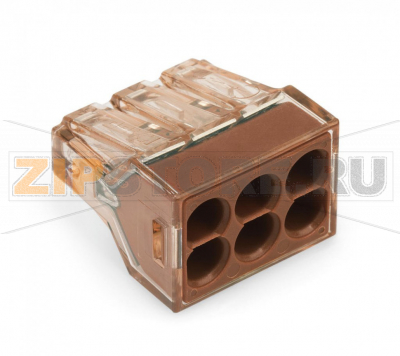

Соединитель WAGO 773‑606 (PUSH WIRE®) предназначен для быстрого и безопасного соединения одножильных проводников в распределительных коробках. Прозрачный корпус позволяет визуально контролировать глубину посадки жил, а коричневая крышка помогает идентифицировать исполнение. Конструкция плоско‑пружинного зажима обеспечивает стабильный контакт без обслуживания после монтажа. Допускается подключение медных и алюминиевых проводов; при работе с алюминием обязательно применение контактной пасты WAGO «Alu‑Plus», предварительная очистка жил и снижение токовой нагрузки согласно рекомендациям производителя (для 2,5 мм² — до 16 A, для 4 мм² — до 22 A).

Типичные области применения WAGO 773‑606 — осветительные линии, распределительные цепи розеточных групп, подключение ответвлений в бытовых и коммерческих установках. Соединитель рассчитан на быстрый монтаж без инструмента: достаточно снять изоляцию на заданную длину и вставить жилу до упора. Для алюминиевых проводников рекомендуется предварительно заполнить зажим пастой «Alu‑Plus» либо нанести пасту на всю поверхность жилы.

Причины возможных неисправностей

Превышение допустимой токовой нагрузки, особенно при подключении алюминия без необходимого дерейтинга.
Неправильная длина зачистки, неполная посадка жилы или попадание изоляции в контактную зону.
Использование многопроволочных (гибких) жил без соответствующих наконечников, не предназначенных для данной серии.
Отсутствие или недостаток контактной пасты при работе с алюминием, развитие окисления и рост переходного сопротивления.
Механические нагрузки на проводники (натяжение, вибрации), вызывающие ослабление контакта.
Воздействие повышенной температуры или влажности вне допустимых условий эксплуатации.

Как понять, что соединитель вышел из строя или работает некорректно

Нагрев и потемнение корпуса, следы оплавления, запах перегрева.
Потеря питания или мерцание нагрузки, периодические пропадания контакта.
Визуально заметная неполная посадка жилы, следы коррозии на проводнике.
Измеряемый повышенный перепад напряжения/сопротивление на соединении по сравнению с соседними точками.
Ослабление удержания жилы, её свободное перемещение в зажиме.

Рекомендации по уходу и эксплуатации

Соблюдайте длину зачистки и вставляйте жилу до упора; после демонтажа укорачивайте край и зачищайте заново.
Для алюминия всегда используйте WAGO «Alu‑Plus», очищайте жилу и снижайте токовую нагрузку.
Не превышайте допустимые условия окружающей среды и не размещайте соединитель в местах с конденсатом.
Избегайте механического натяжения проводов; фиксируйте кабели в коробке.
Периодически проверяйте критические соединения под нагрузкой на отсутствие перегрева и потемнений.
Храните соединители в закрытой таре, защищая от пыли и агрессивных сред; не допускайте загрязнения контактной зоны.

Применение указанных рекомендаций позволит обеспечить надежную и долговечную работу соединителя WAGO 773‑606 в распределительных цепях, снизить риск перегрева и исключить преждевременные отказы.
