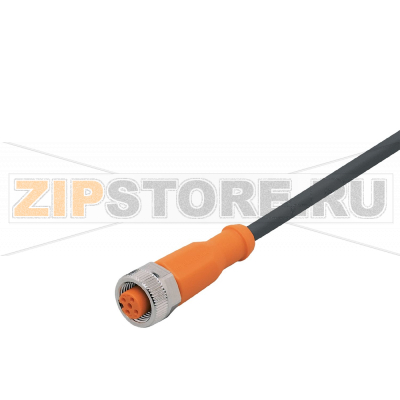

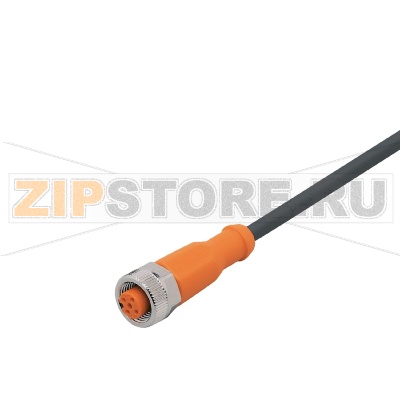

Кабель соединительный с разъемом IFM EVC003

Описание товара

Соединительный кабель ADOGH040MSS0010H04 — готовое решение для надежного подключения датчиков и исполнительных устройств в промышленных установках. Оснащен разъемом IFM EVC003 (стандартный M12, 4-контактный, A-кодировка) и рассчитан на рабочее напряжение < 250 V AC. Длина кабеля 10 m. Оболочка из PUR (полиуретан) обеспечивает стойкость к истиранию, маслам и охлаждающим жидкостям, что важно для эксплуатации в цеховых условиях и на подвижных участках механики. Корпус разъема выполнен из TPU, оранжевый цвет облегчает визуальную идентификацию на машине. Уплотнение FKM повышает химическую устойчивость и долговечность узла соединения. Степени защиты IP65, IP67, IP68 и IP69K подтверждают герметичность как при длительном погружении, так и при мойке под высоким давлением. Исполнение без силикона и без галогена соответствует требованиям линий окраски и повышенным требованиям пожарной безопасности. Позолоченные контакты снижают контактное сопротивление и защищают от коррозии при вибрациях и перепадах температуры.

ADOGH040MSS0010H04 применим в машиностроении, на конвейерах, в упаковочном и пищевом оборудовании, на станках и в роботизированных участках, где требуется стабильное соединение с повышенной степенью защиты. Разъем IFM EVC003 совместим с типовыми промышленными датчиками и блоками ввода-вывода с интерфейсом M12.

Ключевые особенности

• Разъем: IFM EVC003, M12, 4 контакта (A-кодировка).
• Рабочее напряжение: < 250 V AC.
• Длина кабеля: 10 m.
• Материал кабеля: PUR (полиуретан).
• Материал корпуса разъема: TPU, оранжевый.
• Уплотнение: FKM.
• Степени защиты: IP65, IP67, IP68, IP69K.
• Без силикона: да; без галогена: да.
• Позолоченные контакты: да.

Причины поломок

• Механические перегибы ниже допустимого радиуса, постоянное динамическое напряжение кабеля.
• Повреждение оболочки острыми кромками, абразивами, кабельными хомутами с чрезмерной затяжкой.
• Неправильная затяжка муфты M12, износ или загрязнение уплотнения (FKM), попадание влаги внутрь.
• Воздействие агрессивных химических сред, несовместимых с PUR/TPU/FKM.
• Термическая перегрузка, прокладка рядом с горячими поверхностями.
• Коррозия и нагар при длительных токовых перегрузках или нестабильном контакте.
• Частые вибрации без разгрузки от натяжения и фиксации кабеля.

Как понять, что запчасть вышла из строя

• Периодические обрывы сигнала, «дрожание» показаний датчика, нестабильная связь.
• Повышенное контактное сопротивление: нагрев разъема, потемнение или следы окисления на контактах.
• Видимые трещины, надрывы оболочки, сплющивание или «перелом» кабеля на изгибе.
• Следы влаги под гайкой M12, коррозия на металлических частях, конденсат внутри соединения.
• Повреждение или потеря эластичности уплотнения, ослабление фиксации резьбовой муфты.
• Ложные срабатывания после мойки под давлением (признак нарушения герметичности IP).

Рекомендации по уходу и эксплуатации

• Соблюдайте минимальный радиус изгиба, рекомендованный производителем; избегайте кручения кабеля.
• Используйте разгрузку от натяжения и промежуточные крепления на подвижных участках.
• Подтягивайте резьбовую муфту M12 с рекомендованным моментом; следите за чистотой резьбы и контактов.
• Периодически осматривайте уплотнение FKM; при признаках износа замените компонент.
• Очищайте мягкими нейтральными моющими средствами; избегайте растворителей, разрушающих PUR/TPU/FKM.
• Защищайте от острых кромок и источников тепла; при прокладке используйте защитные каналы или гофру.
• При отключении закрывайте разъем защитной крышкой для сохранения чистоты и герметичности.

Благодаря материалам PUR, TPU и FKM, а также степеням защиты IP65/IP67/IP68/IP69K, ADOGH040MSS0010H04 с разъемом IFM EVC003 обеспечивает стабильную работу в условиях мойки, пыли, влаги и вибраций. Позолоченные контакты повышают надежность соединения при низких токах и частых циклах соединения/разъединения. Исполнение без силикона и галогенов облегчает применение в окрасочных камерах и на объектах с повышенными требованиями к экологии материалов.

Синонимы

• Соединительный кабель M12
• Кабель с разъемом для датчиков
• Датчиковый кабель
• Кабельная сборка M12, 4-контактная
• Интерфейсный кабель для промышленной автоматики
• Коммутационный кабель M12
• Шнур соединительный для датчиков
• Коннекторный кабель PUR
• Кабель для сенсоров и актуаторов
