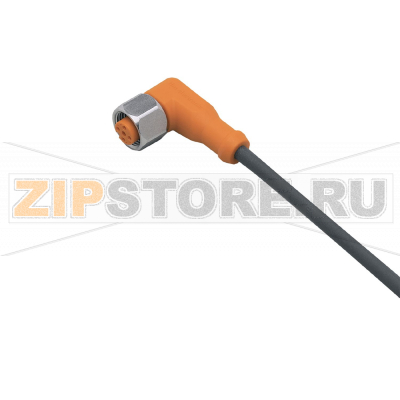

Кабель соединительный с разъемом IFM EVM012

Описание товара

• Соединительный кабель с разъемом
• Рабочее напряжение: < 250 V AC
• Длина: 25 m
• Оболочка: PUR (полиуретан)
• Материал корпуса разъема: TPU, оранжевый
• Уплотнение: FKM
• Степени защиты: IP65, IP67, IP68, IP69K
• Без силикона; без галогена
• Позолоченные контакты

Назначение и краткое описание

ADOAH040VAS0025H04 — соединительный кабель с разъемом форм-фактора IFM EVM012 для надежного подключения датчиков и исполнительных устройств в системах промышленной автоматизации. Комбинация PUR-оболочки и TPU-корпуса разъема обеспечивает устойчивость к механическому воздействию, к абразивному износу и к большинству производственных загрязнений. Уплотнение FKM поддерживает герметичность в условиях интенсивной мойки и при контакте с технологическими средами. Позолоченные контакты снижают переходное сопротивление и повышают стабильность соединения при вибрациях и частых коммутациях.

Область применения и совместимость

Кабель пригоден для развертывания в линиях автоматизации, на конвейерах, в сборочных ячейках, а также в зонах с регулярной мойкой под давлением. Степени защиты IP65/67/68/69K позволяют использовать ADOAH040VAS0025H04 на оборудованиях, где требуется стойкость к влаге, струям воды и кратковременному погружению. Разъем IFM EVM012 обеспечивает совместимость с соответствующими датчиками и модулями ввода-вывода, распространенными в машиностроении, пищевой и упаковочной отраслях. Отсутствие силикона и галогенов делает изделие подходящим для чистых производств и покрасочных камер.

Монтаж и подключение

• Соблюдайте рекомендованные производственные практики по укладке кабеля: избегайте чрезмерного растяжения, кручения и перегиба на острых кромках.
• Фиксируйте трассу кабеля с разгрузкой натяжения; исключайте подвешивание разъема на весу.
• Перед подключением убедитесь в чистоте посадочных поверхностей и целостности уплотнения FKM.
• При завинчивании разъема не превышайте рекомендуемый момент, чтобы не повредить корпус TPU и уплотнение.
• После монтажа проведите проверку целостности цепи и отсутствие паразитных сопротивлений.

Причины поломок. Как понять, что запчасть вышла из строя?

Типовые причины отказов для изделий данного класса включают механические перегибы и усталостные переломы жил, чрезмерное растяжение кабеля при движении оборудования, нарушение герметичности на интерфейсе разъема из-за повреждения уплотнения, загрязнение или износ контактной группы, а также химическое воздействие несовместимых сред. В вибронагруженных узлах вероятно ослабление резьбового соединения с последующим ухудшением контакта. При неправильном подборе условий эксплуатации возможен перегрев токоведущих дорожек.

• Признаки неисправности: периодические обрывы сигнала, нестабильные показания датчиков, ложные срабатывания исполнительных механизмов.
• Локальный нагрев разъема или кабельной муфты при работе.
• Рост переходного сопротивления, заметный при измерении мультиметром.
• Визуальные дефекты: трещины оболочки PUR, заломы, следы влаги или коррозии в зоне контактов несмотря на позолоту.
• Следы разгерметизации: потемнение, налет, отслоение уплотнения или люфт резьбовой муфты.

Рекомендации по уходу и эксплуатации

• Проводите регулярный визуальный осмотр трассы и разъема ADOAH040VAS0025H04 на предмет заломов, задиров, ослабления фиксации.
• Очищайте кабель и разъем нейтральными моющими средствами; избегайте агрессивных растворителей, разрушающих TPU и FKM.
• При мойке высокого давления направляйте струю под углом, не задерживая на уплотнениях; после процедур проверяйте целостность герметизации.
• Исключайте длительное статическое натяжение кабеля и кручение; обеспечьте корректную разгрузку натяжения в подвижных участках.
• При демонтаже/монтаже не прилагайте рывковых усилий к кабелю; работайте за корпус разъема.
• Для диагностики используйте периодические измерения сопротивления жил и изоляции; при выявлении деградации параметров выполняйте замену сборки.
• Храните кабель в сухом, защищенном от пыли и прямого света месте, избегая перегибов с малым радиусом.

Сочетание PUR-оболочки, TPU-корпуса и FKM-уплотнения в ADOAH040VAS0025H04 обеспечивает стабильную работу в широком спектре промышленных условий. Позолоченные контакты поддерживают надежность соединения в среде вибраций и повышенной влажности, что упрощает обслуживание и снижает риски незапланированных остановок оборудования. Разъем IFM EVM012 позволяет интегрировать кабель в существующие цепи без доработок, обеспечивая чистый и устойчивый сигнал на протяжении всего срока службы при соблюдении регламента эксплуатации.
