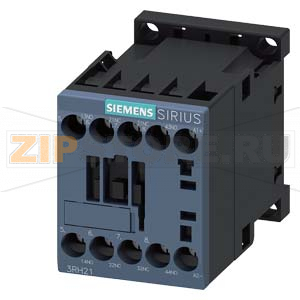

СОГЛАСУЮЩИЙ ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР, КОНТАКТЫ 2НО+2НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ US 24В DC, 0.7...1.25*US, СО ВСТРОЕННЫМ ДИОДОМ, ТИПОРАЗМЕР S00, ВИНТОВЫЕ КЛЕММЫ Siemens 3RH2122-1JB40

Описание товара

Согласующий вспомогательный контактор Siemens 3RH2122-1JB40 предназначен для надежного коммутационного сопряжения между низковольтной управляющей электроникой и исполнительными цепями автоматизации. Устройство применяется в шкафах управления, станках, конвейерах, системах вентиляции и в составе модульных решений, где требуется расширение количества контактов, безопасная развязка цепей и организация блокировок. Типоразмер S00 облегчает интеграцию в компактные панели, винтовые клеммы обеспечивают стабильный контакт, а встроенный диод защищает управляющую цепь от выбросов напряжения при отключении катушки.

Siemens 3RH2122-1JB40 подходит для работы в составе линии SIRIUS и совместим с распространенными аппаратами того же типоразмера, в том числе с силовыми контакторами и тепловыми реле. Часто используется как межфейсный (interposing) элемент между выходами ПЛК/реле и исполнительными устройствами, а также для формирования дополнительных сигнальных цепей 2НО+2НЗ. Питание катушки 24 В DC позволяет легко подключать его к стандартным источникам постоянного тока в системах управления. Наличие диода требует соблюдения полярности при подключении (A1 — «+», A2 — «−»), что снижает электромагнитные помехи и продлевает срок службы электроники.

Монтаж, как правило, выполняется на DIN-рейку с фронтальным расположением клемм для удобства разводки проводников. Корпус рассчитан на промышленную эксплуатацию, а клеммы — на многократные циклы обслуживания. Встроенная защита от перенапряжения катушки уменьшает дребезг и ударные наводки в соседних цепях, что особенно важно при плотной компоновке шкафов.

Причины поломок

• Неверная полярность при подключении катушки со встроенным диодом, приводящая к отказу срабатывания или повреждению диода.
• Перенапряжения в сети управления, выход за допустимый диапазон 0,7…1,25×Us, нагрев и деградация изоляции катушки.
• Частое или сверхнормативное коммутационное переключение, износ подвижных частей и контактных групп.
• Коммутация индуктивных нагрузок без искрогашения в цепях контактов, подгорание и приваривание контактных мостиков.
• Ослабление винтовых соединений, локальный нагрев, повышенное переходное сопротивление и оплавления.
• Пыль, влажность, агрессивные пары и вибрации, вызывающие механические заедания и ухудшение изоляции.

Как понять, что запчасть вышла из строя

• Катушка не втягивает якорь при номинальном напряжении, отсутствует характерный щелчок срабатывания.
• Сильный гул, дрожание или «дребезг» контактов, нестабильное удержание.
• Нагрев корпуса и запах перегретой изоляции, потемнение пластика у клемм катушки.
• Несоответствие состояния контактов сигналам управления: «залипание», отсутствие размыкания/замыкания.
• Повышенное падение напряжения на линии, аномальное сопротивление контактов, ложные срабатывания смежных устройств.
• Визуальные следы подгорания, следы дуги, трещины и механические деформации.

Рекомендации по уходу и эксплуатации

• Соблюдайте полярность при подключении катушки Siemens 3RH2122-1JB40, учитывая встроенный диод; при необходимости используйте маркированные провода A1/A2.
• Контролируйте напряжение питания в допустимом диапазоне; избегайте импульсных перенапряжений, применяйте стабилизированные источники.
• Используйте цепи искрогашения для индуктивных нагрузок, варисторы/RC-цепи или диоды Шоттки в зависимости от типа цепи.
• Периодически подтягивайте винтовые клеммы с рекомендованным усилием, проводите визуальный осмотр на предмет нагрева и следов дуги.
• Очищайте устройство от пыли сухой щеткой или сжатым воздухом; избегайте попадания влаги и агрессивных сред.
• Планово проверяйте сопротивление контактов и ток катушки; отклонения от нормы — повод для замены.
• Соблюдайте допустимую частоту коммутаций и режим работы; не используйте контактор вне заявленных категорий применения.
• Обеспечьте достаточное пространство для теплоотвода и избегайте постоянной вибрации.

Siemens 3RH2122-1JB40 — практичное решение для согласования сигналов и расширения контактных групп в системах управления. Корректная установка, соблюдение полярности и регулярное обслуживание повышают надежность и срок службы узла, снижая риск простоев оборудования.
