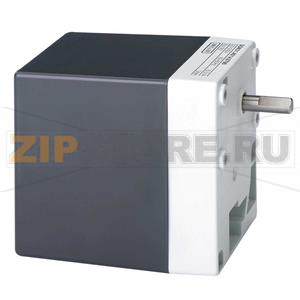

Привод, 90°/4.5с, 1 Нм, 2 реле, 1 доп переключатель, AC230В Siemens SQN31.121A2730

Описание товара

Привод Siemens SQN31.121A2730 предназначен для управления воздушными и газовыми заслонками в горелках и теплотехническом оборудовании. Устройство используется для позиционирования заслонки при продувке, розжиге и в рабочих режимах, обеспечивая устойчивое соотношение воздух–топливо и повторяемость циклов. Встроенные концевые выключатели задают конечные положения, а дополнительный переключатель предоставляет сигнал о промежуточной позиции для систем автоматики и защиты.

Конструкция привода основана на синхронном электродвигателе с редуктором, который обеспечивает плавное и точное перемещение в заданном диапазоне углов. Камовый механизм позволяет тонко настроить точки срабатывания встроенных выключателей. Это упрощает интеграцию с автоматикой котлов и горелок, в том числе с системами контроля последовательности пуска и безопасной остановки. Корпус и механика рассчитаны на работу в условиях котельных и промышленных помещений при соблюдении правил монтажа и эксплуатации.

Siemens SQN31.121A2730 устанавливается на вал заслонки либо через тягловый привод. Важно обеспечить соосность, отсутствие заеданий и соответствие усилия привода нагрузке заслонки. Подключение выполняется в соответствии со схемами производителя, с использованием штатных клемм и учетом полярности управляющих цепей. После монтажа рекомендуется выполнить настройку камов концевых выключателей и дополнительного переключателя, а затем провести функциональную проверку всех положений под контролем автоматики горелки.

Типичные причины поломок

• Механическое заклинивание заслонки или тяг, приводящее к перегрузке редуктора и повышенному нагреву двигателя.
• Неправильная регулировка или смещение камов, из-за чего привод упирается в механические упоры и работает «в затор».
• Износ шестерен редуктора при длительной работе с превышением допустимого момента или частых циклах без регламентного обслуживания механики заслонки.
• Повреждение изоляции и обмоток двигателя из‑за скачков напряжения, конденсата или попадания влаги и пыли внутрь корпуса.
• Выгорание контактов встроенных выключателей при неправильной коммутации нагрузки либо использовании без промежуточных реле.
• Вибрации и удары, вызывающие ослабление крепежа, нарушение зацепления и дрейф настроек.

Как понять, что запчасть вышла из строя

• Привод не выходит на заданное положение, не реагирует на команды либо останавливается в произвольной точке.
• Слышен гул или треск двигателя без фактического вращения вала, заметны рывки и неравномерный ход.
• Превышено время перемещения: заслонка двигается значительно медленнее, чем обычно.
• Автоматика горелки фиксирует ошибки по позиционированию заслонки (нет сигнала конечного положения, отсутствует подтверждение промежуточной точки).
• Перегрев корпуса, запах перегретой изоляции, срабатывание защиты по току или перегорание предохранителей.
• При визуальном осмотре обнаружены следы влаги, коррозии, трещины, ослабленный крепеж, смещенные камы.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте легкость хода заслонки и тяг: усилие должно соответствовать возможностям привода, без заеданий и перекосов.
• Контролируйте настройку камов и срабатывание встроенных переключателей. После любых сервисных работ выполняйте полный цикл проверки.
• Осматривайте клеммные соединения: подтягивайте винты, устраняйте следы нагрева и окисления, соблюдайте рекомендованные сечения проводов.
• Защищайте привод Siemens SQN31.121A2730 от влаги, агрессивных сред и пыли; при необходимости используйте защитные кожухи и гермовводы.
• Не допускайте работы «в упор»: конечные положения должны задаваться концевыми выключателями, а не механическими упорами заслонки.
• Избегайте ударных нагрузок и вибраций: проверяйте крепление корпуса и кронштейнов, фиксируйте кабельные вводы.
• Не вскрывайте редуктор и не пытайтесь смазывать его, если это не предусмотрено производителем; узел, как правило, не требует обслуживания и при износе подлежит замене.
• При замене ориентируйтесь на полное соответствие модели, направления вращения и состава встроенных переключателей; после установки выполните повторную регулировку.

Благодаря проверенной конструкции и удобной регулировке, привод Siemens SQN31.121A2730 хорошо интегрируется в системы управления горелками и котельным оборудованием. При корректном монтаже и периодическом обслуживании механики заслонки устройство обеспечивает стабильную работу, точное позиционирование и высокий ресурс. При появлении признаков неисправности целесообразно своевременно выполнить диагностику и заменить привод, чтобы избежать простоев и нарушений в работе теплотехнической установки.
