Завеса световая Leuze CSL505-T05-115-M8

Каталожный номер 50131367
Розничная цена
353 $ с НДС
array(34) { ["id"]=> string(6) "685672" ["product_id"]=> string(6) "747073" ["id_1c"]=> NULL ["sku"]=> string(8) "50131367" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(33575) ["primary_price"]=> string(9) "353.41045" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "fb26654da3e70d4e01d816c4566976c1" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(33575) ["unconverted_price"]=> float(353.4) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(33575) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [59777]=> string(16) "Leuze Electronic" } ["material"]=> array(1) { [864]=> string(16) "Алюминий" } ["tip"]=> string(20) "Излучатель" } }
33 575 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Назначение и область применения

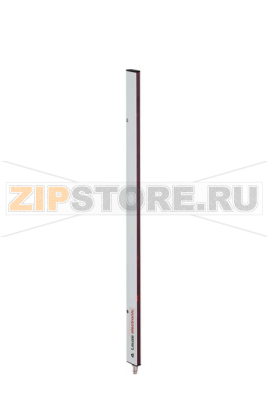

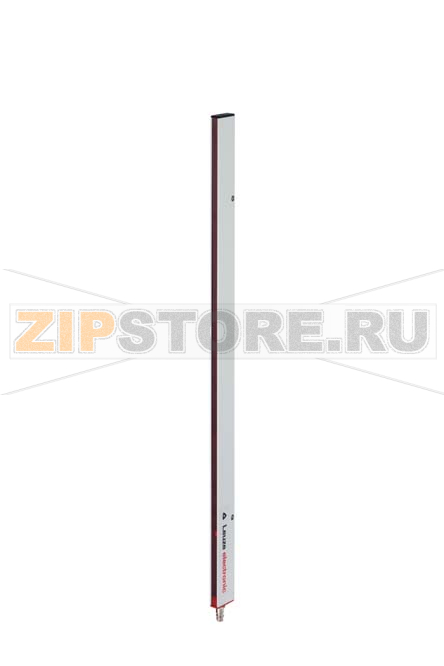

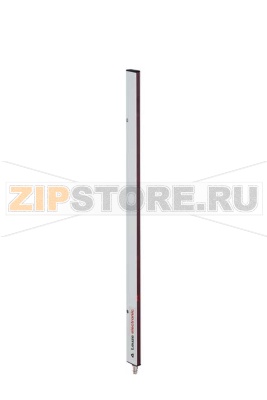

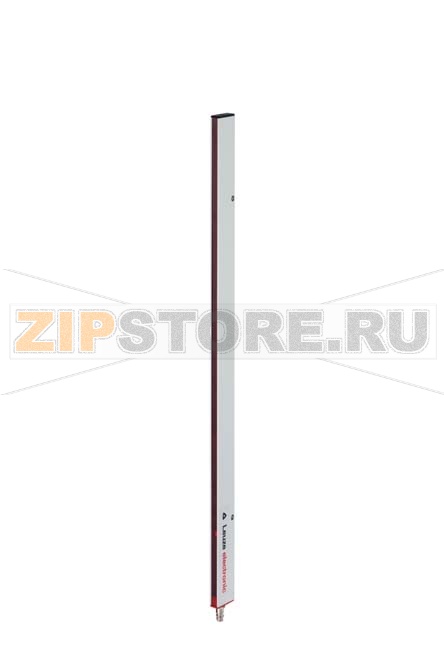

Излучатель 50131367 — световая завеса Leuze CSL505-T05-115-M8 предназначен для построения оптического защитного поля в составе пары «излучатель–приемник». Решение применяется для ограждения опасных зон станков, прессов, роботизированных участков, конвейерных линий и иных автоматизированных установок. Модуль используется как штатная деталь системы CSL505 или как запасная часть при замене вышедшего из строя передатчика. Алюминиевый корпус обеспечивает механическую стабильность и устойчивость к вибрациям в производственной среде.

Особенности конструкции и монтажа

Световая завеса Leuze CSL505-T05-115-M8 формирует последовательность инфракрасных лучей, которые принимаются согласованным приемником соответствующей серии. Корректная работа возможна при точной соосности пары и правильном подключении питания и сигнальных линий. При монтаже важно исключить паразитные отражения от блестящих поверхностей, обеспечить жесткое крепление кронштейнов и выдержать рекомендуемый зазор до возможных источников загрязнений и вибраций. В состав поставки данного изделия входит только излучатель; для работы необходим совместимый приемник CSL505.

Типичные причины поломок

  • Механические воздействия: удары, деформация корпуса, повреждение оптического окна.
  • Нарушение герметичности и попадание влаги, масел, абразивной пыли.
  • Перегрузка или переполюсовка при подключении, нестабильное питание, импульсные помехи.
  • Износ и перелом кабеля у ввода, усталостные повреждения разъемов при частых перегибах.
  • Длительная работа при повышенной температуре, близость к источникам тепла или сварочным брызгам.
  • Сильные вибрации и расшатывание крепежа, приводящие к разъюстировке оптической оси.
  • Загрязнение оптической поверхности пылью, масляным туманом, остатками технологических материалов.

Как понять, что запчасть вышла из строя

  • Светодиодные индикаторы излучателя не загораются или показывают устойчивую ошибку при поданном питании.
  • Система не формирует стабильное защитное поле: приемник не видит лучи, часто возникают ложные срабатывания.
  • После корректной юстировки и чистой оптики расстояние действия заметно ниже обычного или отсутствует altogether.
  • Периодические отказы при вибрации или прикосновении к кабелю указывают на внутренний обрыв либо дефект разъема.
  • Нагрев корпуса и запах перегрева при нормальном режиме питания — признак внутреннего повреждения.

Проверка и диагностика

  • Убедиться в правильности полярности и уровне питания, проверить целостность проводов и контактов.
  • Осмотреть оптическое окно излучателя Leuze CSL505-T05-115-M8 и аккуратно очистить его при необходимости.
  • Проверить жесткость крепления и соосность с приемником, исключить отражающие поверхности в зоне лучей.
  • По возможности заменить излучатель на заведомо исправный аналог той же серии для сравнения поведения системы.
  • Исключить внешние источники сильной засветки и электромагнитных помех.

Рекомендации по уходу и эксплуатации

  • Регулярно очищать оптические поверхности мягкой безворсовой салфеткой с нейтральным средством; не использовать абразивы и агрессивные растворители.
  • Периодически проверять затяжку крепежа, состояние кронштейнов и отсутствие люфтов.
  • Соблюдать минимальные радиусы изгиба кабелей и разгружать разъемы от натяжения.
  • Защищать устройство от прямых ударов, сварочных брызг и резких температурных перепадов.
  • Обеспечить стабильное заземление и качественное питание с защитой от импульсных перенапряжений.
  • Планово проводить проверку работоспособности: контроль индикации, тест срабатывания, сверка выравнивания.

Советы по замене и вводу в работу

  1. Полностью обесточить оборудование и исключить непреднамеренный запуск.
  2. Демонтировать неисправный модуль, осмотреть разъем и кабель на предмет повреждений.
  3. Установить новый излучатель 50131367 в прежние точки крепления, ориентируясь на метки юстировки.
  4. Подключить разъем, проверить фиксацию и отсутствие натяжения кабеля.
  5. Произвести выравнивание по приемнику, убедиться в стабильной индикации и корректном срабатывании защиты.
  6. Задокументировать замену и результаты тестов, включить узел в регламентный список обслуживания.

Своевременное обслуживание и корректная установка излучателя Leuze CSL505-T05-115-M8 позволяют поддерживать непрерывность производственных процессов и безопасность персонала, снижая риск внеплановых простоев и затрат на ремонт.

Характеристики

Производитель Leuze Electronic
Материал Алюминий
Типоразмер Излучатель



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Завеса световая Leuze CSL505-T05-115-M8.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Завеса световая Leuze CSL505-T05-115-M8 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
