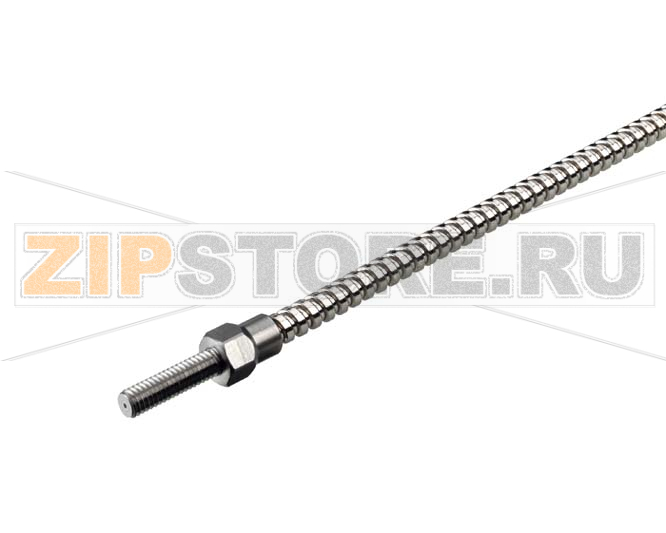

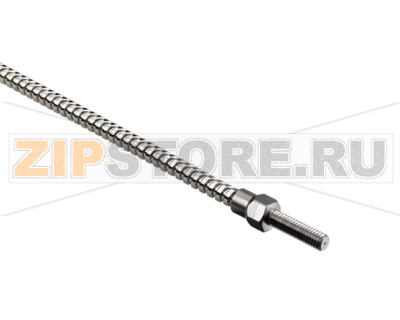

Световод Leuze GF-ETB-SS-305-SM

Описание товара

Световод Leuze GF-ETB-SS-305-SM — пассивный оптический элемент для фотоэлектрических систем Leuze Electronic, предназначенный для передачи излучения от усилителя/датчика к зоне контроля и обратно. Используется там, где стандартные датчики не помещаются или быстро выходят из строя: в узких местах, при повышенных механических нагрузках, в зонах с загрязнением или вибрацией. Конструкция световода позволяет вынести электронику в защищённое место, а оптическую часть аккуратно подвести к объекту контроля.

Назначение и область применения

GF-ETB-SS-305-SM подходит для задач детектирования наличия/отсутствия объектов, кромок, отверстий, мелких деталей и прозрачных материалов на конвейерах и в сборочных линиях. Часто применяется в машиностроении, упаковке, автоматизации складских операций и в оборудовании, где требуется компактное размещение и стабильная оптика при переменных условиях эксплуатации.

Преимущества использования

• Удалённая оптика: электроника защищена, а световод устанавливается в непосредственной зоне контроля.
• Стабильность работы в стеснённых условиях и при вибрациях при корректной фиксации трассы.
• Совместимость с оптоволоконными усилителями и фотодатчиками Leuze Electronic.
• Оптимальная интеграция в оснастку и приспособления за счёт небольшого диаметра и гибкой прокладки.

Типичные причины поломок

• Превышение минимального радиуса изгиба, образование «заломов» и микротрещин в волокне.
• Сильное натяжение или сдавливание кабельными стяжками, неподходящими крепёжными элементами.
• Механические удары, трение о движущиеся части, отсутствие защитных направляющих.
• Попадание абразивной пыли, стружки, агрессивных моющих средств на торцы световода.
• Перегрев из-за близости к горячим поверхностям или оборудованиям без термозащиты.
• Неправильная чистка торцов (царапание, использование грубых материалов).
• Попадание влаги внутрь при нарушении герметичности соединений и вводов.

Как понять, что световод вышел из строя

• Снижение уровня оптического сигнала на усилителе, нестабильное срабатывание датчика.
• Необходимость существенно повышать чувствительность для прежней дистанции срабатывания.
• Ложные срабатывания или пропуски объектов при неизменных условиях.
• Визуальные признаки: заломы, трещины оболочки, потускневшие или сколотые торцы.
• При тесте «прямой подсветкой» (подведение источника света к одному торцу) на другом торце свет едва заметен или отсутствует.

Рекомендации по уходу и эксплуатации

• Соблюдайте радиус изгиба и избегайте острых поворотов, особенно у ввода в усилитель и в зоне датчика.
• Фиксируйте трассу мягкими держателями; не пережимайте стяжками и не подвешивайте световод «на весу».
• Защищайте от истирания, используйте защитные гофры или направляющие на участках с движущимися механизмами.
• Держите торцы в чистоте: очищайте только безворсовыми салфетками и изопропиловым спиртом, без абразивов.
• Не направляйте сжатый воздух с маслом/конденсатом на торцы; используйте сухой продув без давления на торцевую поверхность.
• Избегайте близости к источникам тепла; при необходимости применяйте экраны или прокладывайте вдали от горячих зон.
• Защищайте соединения от влаги, соблюдайте рекомендации по герметизации и уплотнениям.
• Не укорачивайте световод Leuze GF-ETB-SS-305-SM без официальной инструкции производителя; некорректная обрезка приводит к потере сигналa.
• Проводите периодический осмотр: проверяйте крепления, состояние оболочки, чистоту торцов и стабильность порога срабатывания датчика.

Диагностика и обслуживание

При снижении стабильности сначала очистите торцы световода и окна датчика. Сравните индикацию уровня сигнала до и после очистки. Если улучшения нет, проверьте трассу на предмет перегибов и механических повреждений. Для оперативной проверки пропуска света используйте контролируемый источник подсветки на одном торце и оцените интенсивность на другом. При подозрении на внутренние микроповреждения или деградацию рекомендуется заменить световод.

Советы по замене

• Подбирайте замену, полностью совместимую с вашим усилителем/датчиком Leuze Electronic.
• Сохраняйте тип оптики (передача/приём, конфигурация торцов, материал волокна и оболочки).
• Повторяйте исходную трассу прокладки с соблюдением всех радиусов и точек фиксации.
• После монтажа заново настройте чувствительность и убедитесь в стабильности срабатываний на реальных объектах.

Световод Leuze GF-ETB-SS-305-SM обеспечивает надёжную передачу оптического сигнала в промышленной среде при корректном монтаже и уходе. Регулярная профилактика и соблюдение базовых правил эксплуатации позволяют значительно продлить срок службы и сохранить точность работы системы.
