Световод Leuze KF-LY-77TZ-20

Описание товара

Описание

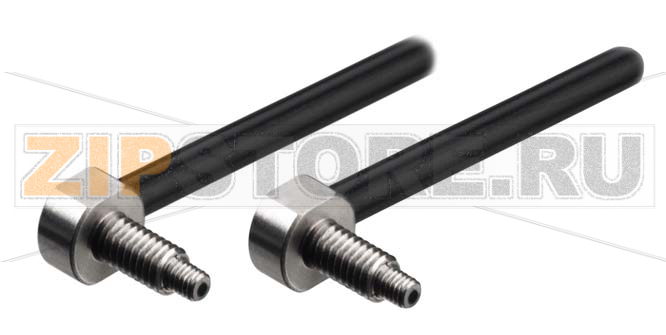

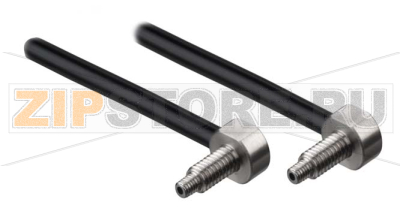

Световод Leuze KF-LY-77TZ-20 (артикул 50117750) — это оптоволоконный световод для работы с фотоэлектрическими усилителями и датчиками Leuze Electronic. Он предназначен для подведения и вывода светового луча в труднодоступных местах, где невозможно использовать стандартные корпусные датчики. Компактная конструкция, устойчивость к электромагнитным помехам и возможность прокладки в ограниченном пространстве делают световод удобным решением для задач на конвейерах, упаковочных линиях, в сборочных приспособлениях и на станках.

Leuze KF-LY-77TZ-20 применяется для детектирования мелких деталей, контроля наличия/отсутствия, подсчёта изделий, позиционирования и отслеживания кромки. В зависимости от применяемого усилителя возможны различные режимы работы (сквозной/отражательный), подбор оптики и настройка чувствительности под конкретный материал и геометрию цели.

Особенности применения

• Работа в стеснённых условиях: подвод светового канала в зону, недоступную для стандартных датчиков.
• Гибкая прокладка: возможность укладки световода с соблюдением минимального радиуса изгиба.
• Быстрый сервис: при необходимости меняется только световод, без демонтажа усилителя.
• Совместимость с усилителями/датчиками Leuze Electronic, рассчитанными на работу с оптоволоконными световодами.

Распространённые причины поломок

• Механические повреждения: перегиб ниже допустимого радиуса, защемление, перегибы в точках крепления, ударные нагрузки, постоянные вибрации.
• Износ и абразив: трение о движущиеся элементы, фаски и острые кромки, что приводит к микротрещинам и повышенному затуханию.
• Загрязнение торцов: пыль, стружка, смазочно-охлаждающие жидкости, конденсат ухудшают прохождение света.
• Химическое воздействие: контакт с несовместимыми растворителями (например, некоторыми кетонами) может матировать или разъедать материал волокна/оболочки.
• Термическая нагрузка: работа рядом с нагретыми поверхностями, ИК-излучением, сваркой, что приводит к деформации и помутнению.
• Неправильная подготовка торцов при укорачивании: неровный рез, отсутствие полировки, сколы.

Как понять, что световод вышел из строя

• Падение стабильности срабатывания: датчик начинает «ловить» ложные срабатывания или вовсе перестаёт фиксировать объект при прежних настройках.
• Необычно сильное увеличение требуемой чувствительности усилителя для достижения прежнего результата.
• Снижение рабочей дистанции: объект определяется только вблизи торца, либо требуется значительное перерасположение.
• Визуальные признаки: помутнение или потемнение торцов, трещины оболочки, сплющивание изгибов, следы перегрева или агрессивной химии.
• Нестабильная индикация на усилителе при постоянной цели (плавающий сигнал).

Диагностика

• Сравнительный тест: подключить заведомо исправный световод к тому же усилителю; если проблема пропала — неисправен исходный световод.
• Проверка света «на просвет»: осторожно подсветить один торец видимым источником и оценить равномерность и интенсивность выходящего света с другого торца.
• Осмотр под увеличением: оценить чистоту, геометрию и целостность торцов, состояние участка с минимальным радиусом изгиба.
• Проверка трассы: наличие защемлений, острых кромок, зон перегрева, контакт с химическими веществами.

Рекомендации по уходу и эксплуатации

• Соблюдайте минимальный радиус изгиба, избегайте многократных перегибов в одной точке. Прокладывайте световод с запасом длины и мягкими дугами.
• Фиксируйте трассу клипсами или в защитных гофрах; не допускайте натяга, особенно на подвижных участках.
• Защитите от источников тепла, УФ и брызг металла; при необходимости используйте термозащитные кожухи.
• Регулярная очистка торцов: безворсовые салфетки и изопропиловый спирт; не используйте абразивы и агрессивные растворители.
• Не допускайте контакта с неподходящими химикатами; сверяйтесь с химической стойкостью материалов.
• При укорачивании используйте специальный резак для оптоволокна и доводочную полировку; торцы должны быть ровными и чистыми.
• Не перетягивайте прижимы и винты в местах крепления наконечников; избегайте смятия оболочки.
• Планируйте осмотры: проверяйте участки с изгибами, зоны контакта с оснасткой, чистоту оптики и стабильность показаний.
• Храните Leuze KF-LY-77TZ-20 в сухом, защищённом от света месте, с заглушками на торцах, без тугих витков и нагрузок.

Когда требуется замена

Если после очистки, корректной прокладки и проверки настроек усилителя сохраняются нестабильные показания или значительное падение чувствительности, целесообразна замена световода. При наличии трещин, помутнений, следов перегрева либо химического воздействия использование продолжать нельзя. Для минимизации простоя рекомендуется иметь запасной световод Leuze KF-LY-77TZ-20 (50117750) и фиксировать рабочие настройки усилителя для оперативного ввода в эксплуатацию.
