Световод Leuze KFX-ETD-420

Описание товара

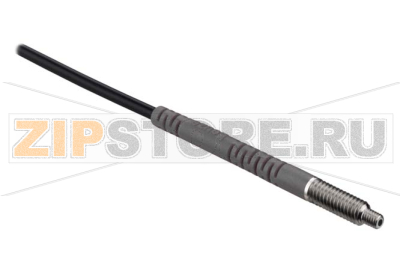

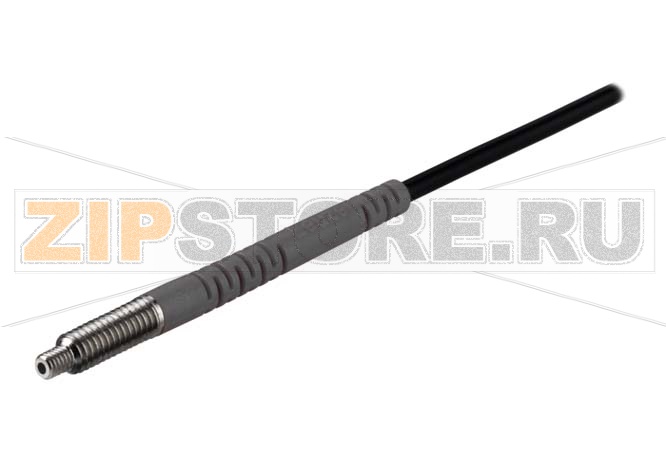

Световод Leuze KFX-ETD-420 (код 50117757) предназначен для передачи излучения от усилителя/головки волоконно-оптического датчика к зоне контроля и обратно. Решение применяется там, где недоступен прямой монтаж фотоэлектрического датчика: на компактных участках, в узких проемах, возле движущихся механизмов или в зонах с повышенными требованиями к устойчивости и гибкой прокладке. Конструкция обеспечивает стабильную передачу сигнала и точное срабатывание при обнаружении объектов, кромок, отверстий и мелких деталей на высоких скоростях.

Область применения

Световод Leuze KFX-ETD-420 используется в системах автоматизации, на конвейерах, в сборочных линиях, упаковке, робототехнике и контроле качества. Применим для задач подсчета, позиционирования, контроля наличия/отсутствия, а также в применениях с ограниченным пространством или повышенной вибрацией, где целесообразно вынести электронику усилителя в защищенную зону.

Монтаж и прокладка

• Прокладывайте кабель без резких перегибов и скруток, соблюдая минимальный радиус изгиба по документации производителя.
• Исключайте сдавливание в стяжках, проходах и прижимных элементах; используйте мягкие крепежи и разгрузку от натяжения.
• Размещайте торец световода перпендикулярно к объекту, без перекосов, обеспечивая стабильную оптическую геометрию.
• Избегайте близости к острым кромкам, источникам высокой температуры и химически агрессивным средам без соответствующей защиты.
• При необходимости используйте защитные гофры/трубки и фиксируйте трассу в местах вибрации.

Как понять, что запчасть вышла из строя

• Снижение уровня принимаемого сигнала на усилителе, нестабильные показания, частые ложные срабатывания.
• Сокращение рабочей дистанции: требуется повышать чувствительность, чтобы получить прежний результат.
• Периодические пропадания сигнала при движении механизма или при касании кабеля.
• Видимые повреждения оболочки, помутнение/сколы торца, следы перегиба или излома.
• Состояние «всегда в срабатывании» или «всегда в покое» при корректной настройке усилителя и отсутствии помех.

Наиболее частые причины поломок

• Перегибы ниже допустимого радиуса, вызывающие микротрещины и рост оптических потерь.
• Механическое сдавливание, ударные нагрузки, трение о подвижные элементы.
• Загрязнение торца пылью, маслом, влагой; повреждения при неаккуратной очистке.
• Неправильная прокладка вблизи горячих поверхностей или химических реагентов без защиты.
• Нарушение фиксации: натяжение, вибрация, усталостные изломы в местах крепления.
• Некорректная подрезка/обработка торца не предназначенным инструментом.

Первичная диагностика

• Проведите визуальный осмотр трассы и торца световода, проверьте крепления и отсутствие перегибов.
• Очистите торец безворсовой салфеткой с изопропиловым спиртом; не используйте абразивы.
• Сравните показания усилителя с эталонным каналом или временно подключите заведомо исправный световод.
• Проверьте стабильность сигнала при легком шевелении кабеля по всей длине трассы.

Рекомендации по уходу и эксплуатации

• Регулярно (по графику ТО) очищайте торец и зону вокруг точки контроля; используйте защитные колпачки при демонтаже.
• Поддерживайте корректный запас по чувствительности на усилителе, избегайте работы на предельных настройках.
• Соблюдайте минимальный радиус изгиба при монтаже и в процессе эксплуатации; не затягивайте стяжки «до упора».
• При необходимости укладывайте световод в защитные кожухи, особенно в местах возможного контакта с инструментом или стружкой.
• Храните изделие в сухом месте, в бухте большого диаметра, без заломов; не оставляйте торцы открытыми.
• При подрезке используйте подходящий режущий инструмент, выполняя ровный перпендикулярный срез; не применяйте кусачки.

Световод Leuze KFX-ETD-420 (50117757) обеспечивает надежную передачу излучения в составе волоконно-оптических систем Leuze Electronic. Корректный монтаж, регулярная профилактика и соблюдение правил прокладки позволяют сохранить стабильную чувствительность, минимизировать ложные срабатывания и продлить срок службы узла в условиях промышленной эксплуатации.
