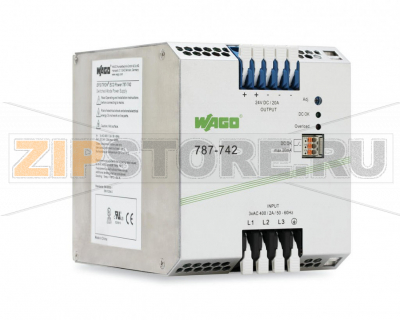

Switched-mode power supply; Eco; 3-phase; 24 VDC output voltage; 20 A output current; DC OK contact Wago 787-742

Name: Switched-mode power supply; Eco; 3-phase; 24 VDC output voltage; 20 A output current; DC OK contact Wago 787-742
Brand: Wago
SKU: 787-742

Каталожный номер 787-742

Switched-mode power supply; Eco; 3-phase; 24 VDC output voltage; 20 A output current; DC OK contact Wago 787-742 Пригодны для оборудования с классом защиты IЕстественное конвекционное охлаждение при горизонтальной установкеЗаключены в кожух для использования в распределительных шкафахБыстрое подсоединение с помощью приводимых в действие рычагом клемм без использования инструментовКонтакт пост.ток O.K.Параллельная работаЭлектрически изолированное выходное напряжение (безопасное низковольтное напряжение) согласно EN 60950-1/UL 60950-1...

Switched-mode power supply; Eco; 3-phase; 24 VDC output voltage; 20 A output current; DC OK contact Wago 787-742 - Switched-mode power supply; Eco; 3-phase; 24 VDC output voltage; 20 A output current; DC OK contact Wago 787-742

Розничная цена

277.56 $ с НДС

array(34) { ["id"]=> string(6) "170877" ["product_id"]=> string(6) "233491" ["id_1c"]=> NULL ["sku"]=> string(7) "787-742" ["sort"]=> string(1) "0" ["name"]=> string(7) "787-742" ["image_id"]=> NULL ["price"]=> float(26369) ["primary_price"]=> string(10) "277.560094" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(26369) ["unconverted_price"]=> float(277.56) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(26369) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 26369 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Пригодны для оборудования с классом защиты I
Естественное конвекционное охлаждение при горизонтальной установке
Заключены в кожух для использования в распределительных шкафах
Быстрое подсоединение с помощью приводимых в действие рычагом клемм без использования инструментов
Контакт пост.ток O.K.
Параллельная работа
Электрически изолированное выходное напряжение (безопасное низковольтное напряжение) согласно EN 60950-1/UL 60950-1

Технические данные

Вход:

Phases	2 3
Nominal input voltage Ui nom	(2 / 3) x AC 400 … 500 V
Input voltage range	(2 / 3) x AC 360 … 575 V; DC 500 … 800 V
Nominal mains frequency range	47 … 63 Hz; 0 Hz
Input current Ii	? 3 x 2 A (400 VAC; 20 ADC)
Discharge current	? 3,5 mA
Inrush current	? 30 A
Power factor	? 0,5
Power factor correction (PFC)	Passive
Mains failure hold-up time	? 17 ms (3 x 400 VAC)

Выход:

Nominal output voltage Uo nom	DC 24 V (SELV)
Output voltage range	DC 22 … 28 V (adjustable)
Factory preset	DC 24 V
Nominal output current Io nom	20 A (24 VDC)
Выходная мощность	480 W
Adjustment accuracy	? 1 %
Residual ripple	? 100 mV (peak-to-peak)
Поведение системы в случае перегрузки	Постоянная мощность (в диапазоне перегрузок от 1,15 до 1,4 x Io); отключение и автоматический перезапуск в случае короткого замыкания

Signaling and communication

Сигнализация	1 x LED DC OK (green) 1 x LED overload (red) 1 x signal output DC OK (optocoupler as make contact; max. 31.2 V, 20 mA)
Индикация рабочего состояния	Зеленый светодиодный индикатор (Vраб) LED red (overload)

Снижение эффективности/мощности:

Power loss Pv	? 50 W
Max. power loss Pv max.	55 W
Efficiency	90 %

Защита с помощью предохранителей:

Внутренний предохранитель	3 x T 5 А / 250 В
External fuse (required)	an external DC fuse required for DC input voltage
Внешний предохранитель	3 x circuit breakers ? 6 A, characteristic: B or C or motor circuit breakers

Защита и безопасность:

Insulation voltage (PRI-SEC)	DC 4,242 kV
Isolation voltage (PRI-GND)	DC 2,2 kV
Insulation voltage (SEC-GND)	DC 0,7 kV
Insulation voltage (SEC-Signal)	DC 0,7 kV
Класс защиты	I
Степень защиты	IP20 (per EN 60529)
Feedback voltage	? DC 30 V
категории перенапряжения	II
Transient protection, primary	Varistor
Защита от короткого замыкания	да
Защита без нагрузки	да
Параллельная работа	да
Последовательное подключение	да
Среднее время наработки на отказ	> 250,000 h (per IEC 61709)

Данные соединения

Connection type (1)	Input/Output
Технология соединения	Push-in CAGE CLAMP®
WAGO terminal	WAGO 2706 Series
Размеры одножильных проводников	0,5 … 6 mm? / 20 … 10 AWG
Тонкие многожильные проводники	0,5 … 6 mm? / 20 … 10 AWG
Длина снятия изоляции	11 … 12 mm / 0.43 … 0.47 inch
Connection type (2)	Signaling
Тип соединения 2	Push-in CAGE CLAMP®
WAGO terminal 2	picoMAX® 3.5, WAGO 2091 Series
одножильные, соединяемые	0,2 … 1,5 mm? / 24 … 14 AWG
тонкие многожильные, соединяемые	0,2 … 1,5 mm? / 24 … 14 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch

Geometrical Data

Ширина	110 mm / 4.331 inch
Высота	130 mm / 5.118 inch
Length from upper-edge of DIN-35 rail	151 mm / 5.944 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Вес

1930

Environmental Requirements

Surrounding air (operating) temperature	-25 … 70 °C
Surrounding air (storage) temperature	-40 … 85 °C
Relative humidity	10 … 95 % (no condensation permissible)
Снижение	-2 % / К (> +50 °C; 400 В перем.тока)
Степень загрязнения	2
Климатическая категория	3К3 (согласно EN 60721)

Стандарты и спецификации:

Маркировка соответствия	CE
Стандарты и спецификации	EN 62368-1; EN 61204-3 (Class A); UL 60950-1; UL 508

Коммерческие данные

Product Group	6 (Interface Electronics)
Тип упаковки	BOX
Country of origin	CN
GTIN	4050821848387
Customs tariff number	85044082900
