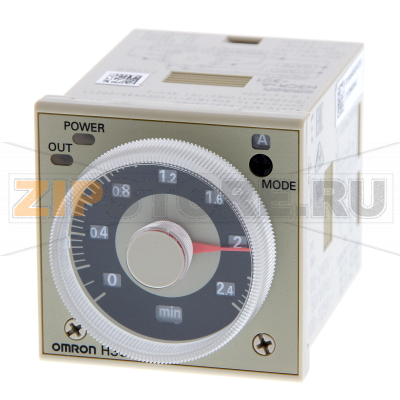

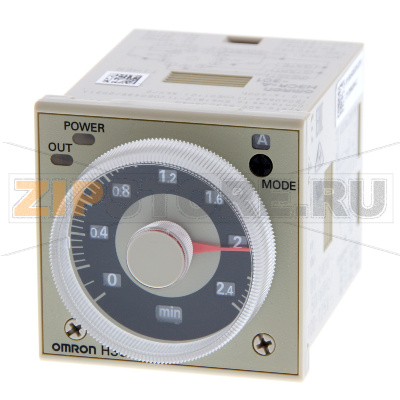

Таймер Omron H3CR-A AC24-48/DC12-48

Описание товара

Omron H3CR-A AC24–48/DC12–48 — компактный многофункциональный таймер для панельного монтажа с 11-контактным подключением через стандартную розетку. Модель используется в автоматизации для формирования задержек включения/выключения, импульсных интервалов и режимов мигания, управляется «сухим» входом (NPN/без напряжения) и выдает переключающий релейный сигнал DPDT. Удобная фронтальная шкала и переключатели позволяют быстро настраивать нужный режим и диапазон времени, а индикация состояния помогает контролировать работу без внешних приборов.

Назначение и особенности

Таймер серии H3CR-A применяют в сборках шкафов управления, на конвейерах, в системах вентиляции и отопления, на насосных установках, в упаковочном и пищевом оборудовании. Устройство стабильно работает в широком диапазоне питания, поддерживает запуск от внешнего сигнала и обеспечивает надежное коммутационное реле с двумя переключающими контактами для управления нагрузкой. Конструкция рассчитана на установку в вырез 48×48 мм и подключение через 11-пиновую розетку, что упрощает монтаж и замену.

Применение

Omron H3CR-A используют для: последовательного запуска механизмов, защиты от кратковременных импульсов (задержка на включение/отключение), формирования технологических пауз, мигания сигнальных цепей, выдержки времени при отработке аварийных алгоритмов и блокировок. Благодаря «сухому» входу таймер легко интегрируется с ПЛК, концевыми и датчиками, транзисторными NPN-выходами.

Индикация и диагностика

На лицевой панели расположены индикаторы питания и состояния выхода. Во время срабатывания реле слышен характерный щелчок. Для проверки работоспособности достаточно подать питание, подать управляющий сигнал на вход и проконтролировать переключение контактов мультиметром. При некорректной настройке режимов возможны неожиданные задержки или отсутствие отклика — следует проверить положение переключателей и шкалу времени.

Типичные причины неисправностей

• Перенапряжение и импульсные помехи в сети, отсутствие защитных RC-цепочек/варисторов на индуктивной нагрузке.
• Нарушение схемы подключения, перепутанные клеммы на 11-пиновой колодке.
• Износ или подгорание релейных контактов при коммутации нагрузок сверх паспортных значений.
• Попадание пыли и влаги, конденсат, коррозия контактов в розетке.
• Длительная работа при повышенной температуре и вибрации.

Как понять, что запчасть вышла из строя

• Нет индикации питания при поданном напряжении; таймер не стартует.
• Нет щелчка реле, отсутствует переключение контактов; выход «залип» в одном состоянии.
• Нестабильная или сильно «плывущая» выдержка времени при неизменных настройках.
• Повышенный нагрев корпуса, запах гари, потемнение пластика.
• Аномально высокое сопротивление контактов под нагрузкой, искрение, дребезг.

Рекомендации по эксплуатации и уходу

• Соблюдайте правильную распиновку 11-пиновой розетки; используйте оригинальные или совместимые базы.
• Ставьте демпфирующие цепочки на катушки контакторов и реле, варисторы/RC-снабберы на индуктивные нагрузки.
• Держите устройство в чистоте: периодически продувайте отсек, проверяйте прижим контактов розетки.
• Исключайте конденсат и агрессивные среды; соблюдайте рекомендуемые диапазоны температуры и влажности.
• Не превышайте коммутируемый ток контактов; при частых срабатываниях контролируйте состояние реле.
• После замены или перенастройки проверяйте тайминги по секундомеру или ПЛК, особенно в ответственных цепях.

Таймер Omron H3CR-A AC24–48/DC12–48 и 11-пиновая модель с NPN-входом и релейным выходом DPDT — универсальное решение для стандартных задач релейной логики и временных выдержек, обеспечивающее точную и повторяемую работу при корректной установке и защите цепей.
