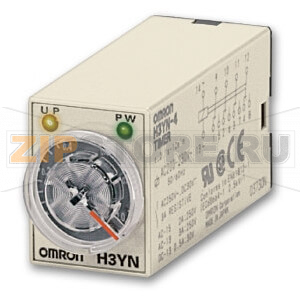

Таймер Omron H3YN-2 100-120VAC

Описание товара

Omron H3YN-2 — компактное реле времени для панельного монтажа через цоколь, предназначенное для универсальных задач автоматизации: циклическое включение/выключение, задержка на включение, формирование интервала при подаче питания. Устройство подходит для промышленных шкафов управления, линий упаковки, насосных установок, вентиляции, освещения и других задач, где требуется стабильная и повторяемая выдержка времени.

Назначение и особенности применения

Реле времени серии H3YN обеспечивает надежное коммутационное управление цепями управления и нагрузки. Благодаря нескольким режимам работы и удобной установке через стандартный восьмиконтактный цоколь, таймер легко интегрируется в существующие панели без переработки схемы. Механический выход на реле позволяет управлять как переменными, так и постоянными цепями при соблюдении допустимой коммутируемой нагрузки и категории применения.

Монтаж и подключение

Установка выполняется в цоколь соответствующего типа с восьмиконтактной колодкой. Рекомендуется использовать фирменные основания, обеспечивающие надежный контакт и фиксацию. Перед подачей напряжения питания проверьте правильность разводки выводов, выбранный режим и установленный диапазон времени. Для индуктивных нагрузок применяйте цепочки подавления перенапряжений (RC-снабберы, варисторы) на стороне нагрузки — это снижает износ контактов и увеличивает ресурс.

Типичные причины поломок

• Перегрузка или неправильная категория нагрузки: коммутация индуктивных устройств без защиты вызывает эрозию и подгорание контактов.
• Перенапряжения и импульсные помехи на стороне питания: возможен выход из строя питающей части и элементов таймера.
• Несоответствие условий окружающей среды: повышенная влажность, конденсат, агрессивная пыль, вибрации, перегрев.
• Износ механических контактов при частых срабатываниях и высоких токах.
• Старение элементов времязадающей цепи: уход уставки, рост погрешности, нестабильный запуск.
• Неплотный контакт в цоколе, окисление выводов, ослабление клемм.

Как понять, что таймер вышел из строя

• Отсутствует срабатывание при подаче питания, индикация не загорается.
• Таймер не выдерживает установленное время: заметная задержка или слишком быстрый цикл, повторяемость нарушена.
• Реле залипает в одном состоянии: контакты постоянно замкнуты или разомкнуты независимо от уставки.
• Дребезг и гул при работе, частые ложные срабатывания.
• Сильный нагрев корпуса, запах перегрева, потемнение пластика или следы оплавления на цоколе.
• Измерительно: несоответствие электрической непрерывности контактных групп в состояниях «ожидание/срабатывание», повышенное переходное сопротивление.

Рекомендации по эксплуатации и уходу

• Соблюдайте номинальные значения напряжения питания и коммутируемой нагрузки, избегайте пусковых токов без мер защиты.
• Используйте снабберы/варисторы при управлении катушками контакторов, электромагнитами, двигателями.
• Обеспечьте нормальный тепловой режим: вентиляция шкафа, отсутствие источников тепла в непосредственной близости.
• Периодически (регламентно) проверяйте затяжку клемм в цоколе, состояние посадочных контактов, отсутствие окислов и загрязнений.
• Не меняйте уставки под напряжением, если это не предусмотрено практикой безопасной эксплуатации; исключайте случайный поворот ручки настройки.
• Поддерживайте чистоту: удаляйте пыль сухой щеткой, избегайте растворителей и агрессивных средств.
• При длительной эксплуатации с высокой частотой циклов планируйте профилактическую замену для предотвращения простоя оборудования.

Диагностика и обслуживание

Для проверки снимите устройство с цоколя и выполните стендовый тест: подайте номинальное питание, установите малую выдержку и контролируйте переключение контактных групп мультиметром. Сравните фактическую выдержку с уставкой. При наличии значительного расхождения, отсутствии срабатывания или симптомах перегрева рекомендуется заменить изделие. В критичных процессах целесообразно держать резервный таймер той же серии.

Область применения

Omron H3YN-2 применяется в системах управления освещением и вентиляцией, на конвейерах, в насосных станциях, в оборудовании HVAC, на линиях розлива и упаковки, для задержек и циклических операций в логике релейных схем и в составе ПЛК-систем в качестве периферийного модуля релейной логики.
