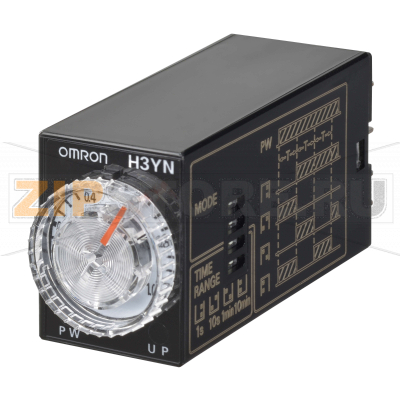

Таймер Omron H3YN-4-B AC200-230

Описание товара

Omron H3YN-4-B AC200-230 — компактный многофункциональный таймер для монтажа на стандартный 14‑контактный цоколь. Модель подходит для промышленной автоматики, панелей управления и машинного оборудования, где требуется надежное формирование задержек, интервальных и мигающих режимов. Благодаря стабильной работе, удобной передней настройке и совместимости с распространенными цоколями, таймер серии H3YN ускоряет внедрение и обслуживание оборудования.

Области применения включают поэтапный пуск механизмов и приводов, управление вентилями и насосами, блокировку и задержку включения освещения, сигнализацию и автоматику HVAC, циклическое включение нагрузки. H3YN-4-B AC200-230 используют, когда нужна четкая логика задержек по подаче питания без сложного программирования ПЛК.

Монтаж и эксплуатация

Таймер устанавливается в соответствующий 14‑контактный цоколь. Перед подключением убедитесь в соответствии питающего напряжения сети, полярности и схеме коммутации. Выберите требуемый режим работы и диапазон времени, затем отрегулируйте уставку поворотным регулятором. Для надежности рекомендуются фиксаторы (скобы) и защита от вибрации. При коммутации индуктивной нагрузки применяйте RC‑цепочки или варисторы, а силовые и сигнальные линии прокладывайте раздельно, чтобы снизить помехи и ложные срабатывания.

Типовые причины поломок

• Перенапряжения в сети и импульсные помехи, приводящие к пробою входной цепи или обрыву катушки/электроники управления.
• Перегрузка или высокие пусковые токи на выходных контактах (двигатели, лампы накаливания), вызывающие подгорание и залипание контактов.
• Чрезмерная частота срабатываний и механический износ релейной группы при неправильном подборе режима и нагрузки.
• Вибрации, удары, слабая фиксация в цоколе, окисление штырьков и ослабление клемм.
• Повышенная температура, плохая вентиляция, конденсат, пыль и агрессивные среды.
• Ошибки в схеме подключения и перепутанные выводы.

Как понять, что таймер вышел из строя

• Отсутствует срабатывание реле при наличии питания; не загорается индикатор состояния (если предусмотрен).
• Существенный дрейф или нестабильность времени, хаотические переключения.
• Выход «залип» во включенном или выключенном состоянии и не реагирует на изменение уставки.
• Повышенный нагрев корпуса, запах гари, потемнение пластика, следы оплавления на штырьках.
• Дребезг, гул реле, периодические пропуски срабатываний при неизменной схеме.

Рекомендации по уходу и профилактике

• Периодически (по графику ТО) проверяйте срабатывание на рабочем диапазоне времени и контроль нагрузки.
• Поддерживайте чистоту: отключайте питание, удаляйте пыль, следите за отсутствием влаги и конденсата.
• Регулярно подтягивайте клеммы в цоколе, проверяйте отсутствие люфта и следов окисления на контактах.
• Соблюдайте температурные условия и обеспечивайте нормальную вентиляцию внутри шкафа.
• Применяйте защиту от перенапряжений (варисторы, RC‑цепочки, УЗИП), особенно при индуктивных нагрузках.
• Не допускайте превышения электрических параметров нагрузки; при частых циклах используйте соответствующий запас по ресурсам.
• Храните запасной модуль H3YN для быстрой замены, если появились признаки деградации.

Использование Omron H3YN-4-B AC200-230 упрощает стандартные задачи временной логики и снижает риски простоев при грамотном монтаже и соблюдении режима эксплуатации.

Таймер серии H3YN, 4PDT, диапазон времени 0,1 с…10 мин, питание 200–230 В AC, цвет: черный.
