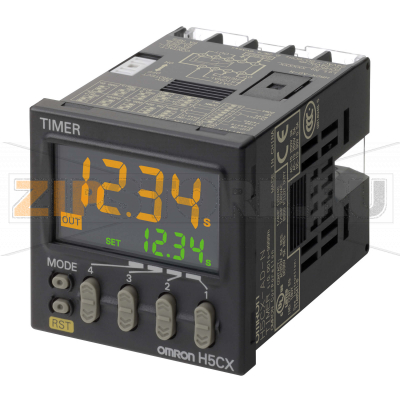

Таймер Omron H5CX-A11SD-N

Описание товара

Omron H5CX-A11SD-N — универсальный цифровой таймер для промышленной автоматизации, рассчитанный на установку в шкафах управления и на панели. Модель удобна при интеграции в существующие системы благодаря совместимости с популярными базами и разъемным колодкам, поддержке входов NPN/PNP и наличию транзисторного выхода для быстродействующего и износостойкого управления. Таймер применяют для задержек включения/отключения, циклических операций, дозирования, контроля длительности технологических стадий и синхронизации вспомогательных механизмов.

В Omron H5CX реализованы типичные режимы работы, используемые в машиностроении, упаковке, пищевом и фармацевтическом производстве, а также в системах HVAC и общепромышленной автоматике. Широкий диапазон установки времени — от миллисекунд до многих часов — позволяет одной моделью закрывать задачи с разной динамикой процессов. Транзисторный выход удобно использовать для подачи сигнала на вход ПЛК, твердотельное реле или промежуточный модуль; для коммутирования силовой нагрузки следует применять соответствующие промежуточные устройства.

Признаки выхода из строя

• Дисплей не включается при наличии питания, индикация тусклая или мерцает.
• Таймер не реагирует на внешние входы (Gate/Reset/Signal) или срабатывает хаотично.
• Неправильный отсчет времени: заметный дрейф, самопроизвольный сброс, зависание в режиме.
• Выход «залип» в одном состоянии (всегда открыт/закрыт) либо отсутствует фронт при срабатывании.
• Сильный нагрев корпуса, запах перегрева, следы конденсата или коррозии на клеммах.
• Появление ошибок при настройке, невозможность зафиксировать параметр или его самосброс.

Типовые причины поломок

• Перенапряжение и броски на цепях питания, импульсные помехи от индуктивных нагрузок.
• Неправильное подключение: перепутанные клеммы, подача несоответствующего напряжения, общих проводников NPN/PNP.
• Превышение токовой нагрузки на транзисторном выходе или короткое замыкание на линии.
• Отсутствие демпфирующих цепей (диод, RC-снаббер) на катушках контакторов, клапанов и реле.
• Попадание влаги, конденсация из-за перепадов температур, пыль и агрессивные пары.
• Вибрации, удары, чрезмерный нагрев в шкафу из-за плохой вентиляции или плотной компоновки.
• Электростатические разряды при обслуживании и некачественное заземление.

Рекомендации по уходу и эксплуатации

• Соблюдайте полярность и номиналы питания; отделяйте цепи управления от силовых.
• Ставьте защиту от перенапряжений и помех: варисторы на питающих линиях, диоды/RC-снабберы на индуктивных нагрузках.
• Коммутируйте мощные нагрузки через промежуточные реле/SSR, соблюдая допустимые токи выхода.
• Обеспечьте вентиляцию шкафа, избегайте солнечного нагрева и зон с повышенной влажностью.
• Периодически проверяйте затяжку клемм, состояние колодки и чистоту панели; очищайте от пыли сухой щеткой или сжатым воздухом.
• Раз в регламентный период выполняйте проверку режимов таймера и калибровку временных уставок по эталону процесса.
• При техническом обслуживании отключайте питание, разряжайте индуктивные цепи, используйте ESD-защиту.

Монтаж и замена

Перед установкой Omron H5CX-A11SD-N убедитесь в соответствии питания и логики входов применяемому контроллеру и датчикам. При замене фиксируйте текущие уставки, маркируйте провода, осмотрите колодку: следы подгорания и ослабленные контакты лучше устранить или заменить. После монтажа выполните тестовый цикл в каждом используемом режиме, убедитесь в корректной реакции на входы, стабильности отсчета и правильной логике работы выхода.

Цифровой таймер серии H5CX, стандартный, 11 контактный разъем, транзисторный выход, одна ступень настроек, черный корпус, напряжение питания 12..24 V DC / 24 V AC
