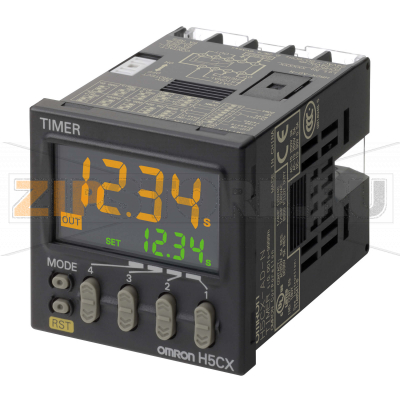

Таймер Omron H5CX-L8SD-N

Описание товара

Omron H5CX-L8SD-N — компактный цифровой таймер общего назначения для промышленной автоматизации. Устройство предназначено для точного отсчета времени, управления последовательностями и синхронизации операций в станках, линиях розлива, упаковочных машинах, вентиляционных установках и другом оборудовании. Корпус стандарта 1/16 DIN упрощает встраивание, а универсальные входы NPN позволяют подключать стандартные датчики и кнопки. Транзисторный выход обеспечивает высокую скорость коммутации и большой ресурс, что важно при частых срабатываниях.

Назначение и применение

Таймер H5CX-L8SD-N применяется для задержек включения/выключения, циклических режимов, одно- и многоимпульсных операций. Подходит для задач, где требуется гибкая настройка временных интервалов и стабильность работы в условиях вибраций, перепадов температуры и электрических помех. Функциональность серии H5CX позволяет адаптировать логику без изменения внешней проводки, а информативный дисплей ускоряет наладку и контроль текущего состояния.

Монтаж и настройка

Устройство устанавливается на панель, DIN-рейку или в цоколь, что удобно при модернизации щитов. Подключение plug-in уменьшает время замены: при необходимости таймер легко вынуть из разъема без демонтажа проводов. Настройка выполняется через переднюю панель; предусмотрена блокировка параметров для предотвращения случайных изменений. Для корректной работы рекомендуется соблюдать полярность входов NPN, следить за качеством питания и экранировать кабели в помехонасыщенной среде.

Типичные причины поломок

• Перенапряжение и броски сети, нарушающие питание и повреждающие электронику.
• Ошибки подключения входов/выходов, короткие замыкания нагрузки на транзисторном выходе.
• Попадание пыли и влаги при нарушении герметичности щита.
• Длительная работа при повышенной температуре или отсутствие теплового отвода.
• Механические воздействия: вибрации, ударные нагрузки, неплотная фиксация цоколя.
• Электростатические разряды при обслуживании без защитных мер.

Как понять, что запчасть вышла из строя

• Дисплей не включается или мигает, параметры сбрасываются, некорректная индикация.
• Нет реакции на сигналы «Старт/Сброс», ложные срабатывания при стабильных входах.
• Выход не коммутирует нагрузку либо постоянно «залипает» в одном состоянии.
• Сильный нагрев корпуса, запах перегрева, следы окислов на контактах.
• Нестабильный отсчет времени: плавающие или нерепродуцируемые интервалы.

Рекомендации по уходу и эксплуатации

• Соблюдайте допустимые уровни напряжения и полярность, используйте стабилизированное питание.
• Применяйте фильтры/супрессоры для индуктивных нагрузок, исключайте пусковые токи выше допустимых.
• Устанавливайте в закрытых щитах с достаточной вентиляцией, избегайте конденсата и пыли.
• Проверяйте надежность фиксации в цоколе, состояние клемм и отсутствие окисления.
• Периодически контролируйте параметры тайминга тестовым циклом; используйте блокировку настроек.
• При обслуживании разряжайте статический заряд, отключайте питание, соблюдайте ESD-защиту.

Благодаря сочетанию многофункциональности, быстрого транзисторного выхода и удобного монтажа, Omron H5CX-L8SD-N оптимален для задач, где важна точность времени, стабильность и простота технического обслуживания. При соблюдении рекомендаций по подключению и эксплуатации таймер демонстрирует длительный ресурс без внеплановых простоев оборудования.

Цифровой таймер серии H5CX, экономичный, 8 контактный разъем, транзисторный выход, одна ступень настроек, черный корпус, напряжение питания 12..24 V DC / 24 V AC
