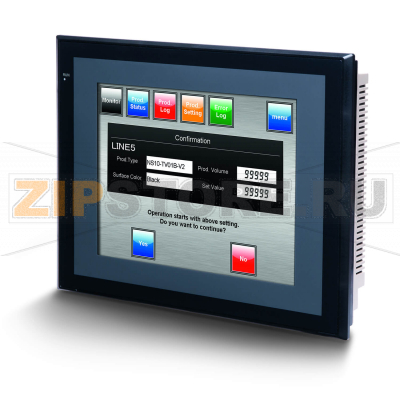

Терминал сенсорный программируемый Omron NS10-TV01B-V2

Описание товара

Omron NS10-TV01B-V2 — сенсорный программируемый терминал из семейства NS для построения операторских интерфейсов в промышленных системах управления. Панель предназначена для панели управления, обеспечивает визуализацию процессов, настройку параметров, работу с рецептами и архивами, а также обмен данными с ПЛК и периферией через проводные интерфейсы. Решение ориентировано на непрерывную эксплуатацию на производстве, быстрое обслуживание и долгий срок службы.

Панель разрабатывается в среде CX-Designer (Omron CX-One), что упрощает создание экранов, анимации, систем алармов, трендов и журналов событий. Доступны средства резервного копирования и восстановления проекта, а также запись архивов и рецептов на внешние носители. Поддерживается диагностическое отображение состояния контроллеров Omron, мониторинг тэгов, а при соответствующей конфигурации — сквозной доступ для программирования ПЛК через терминал. Резистивный сенсор позволяет уверенно работать в перчатках и при загрязнениях, а фронтальная защита помогает сохранить работоспособность в цеховых условиях при правильном монтаже.

Типичные области применения — линии розлива и упаковки, машиностроение, водоподготовка, HVAC, пищевое и фармацевтическое производство, участки с частыми переналадками. Возможна интеграция в существующие шкафы управления и модернизация систем на базе ПЛК Omron.

Причины поломок

• Электрические воздействия: скачки напряжения, импульсные помехи по питанию и сети, нарушения заземления и экранирования, потенциальные разности на последовательных линиях.
• Механические и эксплуатационные: сильное нажатие или острые предметы на резистивном сенсоре, удары при транспортировке, перегиб кабелей, износ разъемов.
• Температурные и климатические: перегрев из-за плохой вентиляции в шкафу, конденсат и влага при нарушении герметичности по контуру уплотнителя (IP-защищена только лицевая сторона при корректной установке).
• Естественный износ: деградация подсветки дисплея и инвертора, ресурс карты памяти, износ кнопок/портов, разряд элемента питания часов реального времени.
• Программные факторы: повреждение файловой системы или проекта из-за резкого отключения питания во время записи данных.

Как понять, что узел вышел из строя

• Сенсор: отсутствие реакции на касания, «фантомные» нажатия, невозможность калибровки.
• Дисплей и подсветка: сильное падение яркости, мерцание, желтоватый оттенок, вертикальные/горизонтальные полосы, частичное затемнение.
• Питание: панель не включается, циклически перезагружается, гаснет при нажатии на экран или подключении внешних устройств.
• Коммуникации: нет связи с ПЛК, ошибки порта, некорректные данные; индикаторы Ethernet не загораются при подключении исправного кабеля.
• Накопители/память: ошибки чтения/записи на CF/USB, невозможность сохранить рецепты или логи.
• RTC-батарея: сбрасываются дата/время, предупреждения о разряде элемента на экране.

Рекомендации по уходу и эксплуатации

• Электропитание: использовать стабилизированный 24 В DC источник с защитой от перенапряжений и помех; при критичных процессах — ИБП. Соблюдать заземление и экранирование кабелей.
• Монтаж: обеспечивать отвод тепла и циркуляцию воздуха в шкафу; не перекрывать зазоры вокруг панели. Следить за состоянием уплотнителя по периметру для сохранения герметичности фронта.
• Чистка: протирать мягкой безворсовой салфеткой, при необходимости использовать раствор изопропилового спирта. Не применять агрессивные растворители и абразивы, не давить на экран.
• Кабели и порты: использовать качественные коммутационные шнуры, исключать натяжение и перегибы, применять фиксирующие элементы. При часто снимаемых носителях — строгое извлечение через меню.
• Данные и ПО: регулярно сохранять проект и архивы, проводить контроль целостности, обновлять прошивку и драйверы согласно рекомендациям производителя.
• Профилактика: периодически проверять яркость дисплея, корректность калибровки сенсора, состояние разъемов. Планово менять элемент питания часов и использовать промышленные CF-карты.

Соблюдение этих рекомендаций позволит продлить срок службы Omron NS10-TV01B-V2, снизить вероятность простоев и упростить сервисное обслуживание на объекте.

Сенсорный программируемый терминал (HMI) серии NS, диагональ 10", TFT, 256 цветов (32,768 цветов для BMP/JPG), разрешение 640x480, 2 x RS232 порты, Ethernet (10/100 Base-T), память 60 Мбайт, USB, карта CF, 24 V DC, корпус черный
