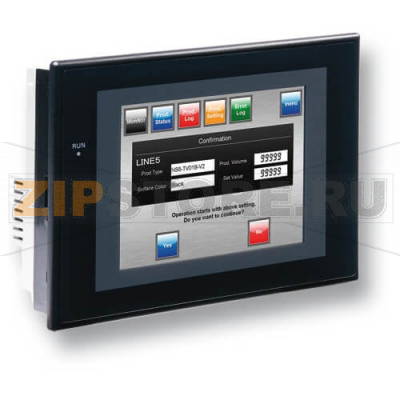

Терминал сенсорный программируемый Omron NS5-SQ10B-V2

Описание товара

Omron NS5-SQ10B-V2 — компактная операторская панель из серии NS, предназначенная для визуализации процессов, настройки параметров и оперативной диагностики на промышленных объектах. Устройство применяется на линиях розлива и упаковки, в пищевой и фармацевтической промышленности, на станках, в системах HVAC и водоподготовки. Панель обеспечивает удобный интерфейс для оператора, поддержку тревог, рецептов и журналирования, а также ускоряет ввод оборудования в эксплуатацию и обслуживание.

Проектирование экранов, навигации и событий выполняется в среде Omron CX-Designer. Реализованы стандартные функции визуализации, работа с множеством экранов, уровни доступа, подсказки, архивы. Встроенные средства обмена данными позволяют интегрировать терминал с ПЛК и периферийными устройствами, вести протоколирование технологических параметров и сохранять файлы проектов и отчетов на съемные носители.

Типичные причины поломок

• Электропитание: скачки и просадки напряжения 24 В DC, пульсации, обратная полярность, отсутствие экранирования и заземления, импульсные помехи от частотных приводов.
• Температура и среда: перегрев в закрытых шкафах без вентиляции, конденсат при перепадах температур, проникновение пыли, влаги, масла и агрессивных химикатов, повреждение уплотнителя лицевой панели.
• Механические факторы: износ резистивного сенсора от частых нажатий, удары и вибрации, разъемные соединения, повреждение USB/карты памяти при частом подключении.
• Естественное старение: деградация подсветки, износ сенсорной пленки, высыхание электролитических конденсаторов, разряд батарейки часов реального времени (если предусмотрена).
• Программные сбои: повреждение файлов проекта или логов при неправильном извлечении носителя, некорректные настройки связи с ПЛК, несовместимость версий проекта и прошивки.

Как понять, что запчасть вышла из строя

• Дисплей темный, не запускается или зависает на заставке; циклическая перезагрузка без перехода к интерфейсу.
• Неравномерная яркость, мерцание, пожелтение, полосы или пятна — признак проблем с подсветкой или матрицей.
• Сенсор не реагирует, требуется сильное нажатие, появляются «мертвые зоны» или «ложные» срабатывания.
• Отсутствует связь с контроллером, постоянные ошибки обмена, нестабильная работа портов и слотов.
• Носитель не определяется, ошибки чтения/записи, потеря или повреждение файлов логов и рецептов.
• Повышенный нагрев корпуса, запах гари, следы окисления на разъемах, нарушенная герметичность лицевой части.

Рекомендации по уходу и эксплуатации

• Обеспечьте стабильное питание 24 В DC, корректное заземление, применение фильтров, УЗИП и ИБП при необходимости. Разводите силовые и сигнальные кабели раздельно, используйте экраны и ферриты.
• Соблюдайте температурный режим и вентиляцию шкафа. Избегайте конденсата; применяйте обогреватели/осушители при работе в холодных помещениях.
• Регулярно очищайте экран мягкой безворсовой салфеткой с нейтральным средством; не используйте абразивы и агрессивные растворители. Рекомендуется защитная пленка на сенсор.
• Следите за состоянием уплотнителя и прижимных скоб: при износе или деформации меняйте, чтобы сохранить герметичность лицевой части.
• Аккуратно подключайте/отключайте съемные носители, предварительно завершая операции записи. Используйте промышленную карту памяти, форматуйте в соответствии с руководством.
• Делайте резервные копии проекта и рецептов на внешний носитель и в систему управления версиями. Обновляйте прошивку и проект только из проверенных источников.
• Проводите регламентную замену подсветки/сенсора при падении яркости или износе. Работы выполнять с соблюдением ESD-требований и рекомендаций производителя.

Omron NS5-SQ10B-V2 зарекомендовал себя как надежный HMI для задач локальной визуализации и управления. При корректной установке в панель шкафа, соблюдении правил электромонтажа, климатических условий и регулярном обслуживании ресурс панели значительно возрастает, а простои оборудования минимизируются.

Сенсорный программируемый терминал (HMI) серии NS, диагональ 5.7", STN, 256 цветов (4,096 цвета для .BMP/.JPG), разрешение 320x240, 2 x RS232 порты, память 60 Мбайт, USB, карта CF, 24 В DC, корпус черный

Технические характеристики

Характеристики
