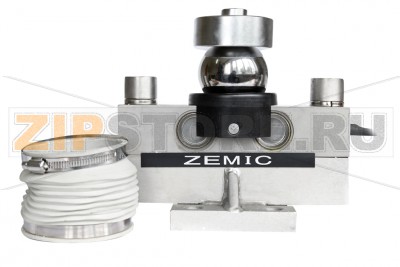

Тензодатчик Zemic DHM9B-C3-50t-16B

Розничная цена
558 $ с НДС ≈ 53 022 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Цифровой тензодатчик Zemic DHM9B-C3-50t-16B предназначен для работы в тяжёлых условиях и обеспечивает стабильное измерение больших сжимающих нагрузок. Корпус из нержавеющей стали и герметичное исполнение позволяют эксплуатировать датчик на уличных весах, в пыле- и влагонасыщенной среде, а цифровая схема повышает помехозащищённость и упрощает обслуживание. Модель востребована в автомобильных и железнодорожных весах, на платформенных и бункерных системах, а также в технологических линиях, где требуется высокая повторяемость и надёжность.

Применение и преимущества

Zemic DHM9B-C3-50t-16B оптимален для модульных весовых платформ: совместная работа нескольких датчиков на одной цифровой линии связи упрощает разводку и диагностику. Цифровой интерфейс снижает влияние наводок и длины кабеля на точность, облегчает адресацию и балансировку углов. В сочетании с правильными опорными узлами (чашки/опоры с ограничением смещения) датчик устойчив к боковым усилиям и ударным нагрузкам, возникающим при заезде транспорта или вибрации оборудования.

Установка и эксплуатация

Для реализации паспортной точности важно использовать штатные монтажные комплекты, обеспечить ровные и жёсткие опорные поверхности, соосность, отсутствие перекоса платформы и неконтролируемых боковых упоров. Обязательны качественное заземление, экранирование и правильная терминация линии связи. Кабель датчика прокладывают в защитных рукавах, с каплеотводом у ввода, вдали от силовых линий. Сварочные работы рядом с весами проводят только при отключённой электронике и организованном байпасе тока к массе, чтобы исключить прохождение сварочного тока через тензодатчик.

Причины поломок

  • Механическая перегрузка или длительная эксплуатация на предельной нагрузке, приводящая к остаточной деформации и смещению нуля.
  • Боковые и крутящие усилия из‑за неверного монтажа, перекоса платформы, заклинивших ограничителей или жёстких подводов.
  • Ударные нагрузки и вибрации без демпфирования (резкие наезды, падение грузов).
  • Электрические перенапряжения (молния, сварка, импульсы в сети), отсутствие защиты и общего контура заземления.
  • Попадание влаги через повреждённую оболочку кабеля или гермоввод, коррозия контактов.
  • Механические повреждения кабеля (натяг, перегиб, пережим, грызуны), нарушение изоляции.
  • Эксплуатация вне допустимых температур с частыми тепловыми циклами, приводящими к дрейфу.
  • Загрязнение или заклинивание опорных узлов, создающее паразитные силы и «залипание» платформы.

Как понять, что запчасть вышла из строя

  • Неустойчивые показания, «прыжки» веса при неизменной нагрузке, невозможность точной установки нуля.
  • Сильный дрейф нуля после разгрузки, заметная нелинейность или выраженный гистерезис (разный путь набора и сброса веса).
  • Разбалансировка углов платформы: один угол «занижает» или «завышает» относительно остальных.
  • Замедленная реакция на изменение нагрузки, «залипание» показаний.
  • Потеря связи c датчиком в цифровой сети, частые ошибки обмена, конфликт адресов.
  • Низкое сопротивление изоляции кабеля при проверке мегомметром между жилами и корпусом.

Рекомендации по уходу и профилактике

  • Периодически очищать опорные узлы и ограничители от грязи, льда и посторонних предметов; не допускать заклинивания.
  • Ежеквартально контролировать крепёж, отсутствие трещин и деформаций в местах установки, параллельность опор.
  • Осматривать кабель и гермоввод Zemic DHM9B-C3-50t-16B: нет ли надрывов, заломов, следов влаги или коррозии; использовать защитные рукава.
  • Проводить поверку/калибровку эталонными нагрузками по регламенту, фиксировать показания в журнале, отслеживать тренды дрейфа.
  • Обеспечить молниезащиту, ограничители перенапряжений и корректную терминацию цифровой линии; экран кабеля заземлять по схеме производителя.
  • При мойке избегать направленной струи высокого давления в зону ввода кабеля и резких перепадов температуры.
  • Не выполнять сварочные работы при подключённом датчике; на время работ снимать Zemic DHM9B-C3-50t-16B или обеспечивать обходной провод заземления.
  • На длительном простое разгружать платформу; хранить датчик в сухом помещении.

Соблюдение указанных рекомендаций при установке и эксплуатации Zemic DHM9B-C3-50t-16B обеспечивает стабильную работу в составе весоизмерительных систем, снижает риск простоев и минимизирует вероятность внеплановой замены датчика.

Характеристики

Тип тензодатчика Цифровой
Нагрузка (НПВ) 50000 кг
Производитель Zemic
Класс точности C3
Погрешность -0.02 — 0.02 % НПВ
Максимальное количество поверочных интервалов (Nmax) 3000
Минимальный поверочный интервал (Vmin) Emax/7500
Материал Нержавеющая сталь
Класс защиты IP68
Напряжение питания DC 6 — 16 В
Сопротивление изоляции 5000 МОм
Рабочий диапазон температур -10 — 50 °C
Безопасная перегрузка 120 % НПВ
Предел допустимой нагрузки (Elim) 150 % НПВ
Разрушающая нагрузка 300 % НПВ
Чувствительность номинальная (Count) 1000000
Температурное отклонения нуля -0.019 — 0.019 % НПВ/10°C
Температурное отклонение чувствительности -0.011 — 0.011 % НПВ/10°C
Диапазон термокомпенсации -10 — 40 °C
Ползучесть (30 мин) -0.016 — 0.016 % НПВ
Максимальная дальность передачи сигнала 1200 м
Число адресов шины Max.32
Скорость передачи данных 19200 bps
Тип запчасти Датчик весовой (тензодатчик, тензометрический)
Страна производства Китай



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Тензодатчик Zemic DHM9B-C3-50t-16B.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Тензодатчик Zemic DHM9B-C3-50t-16B на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
