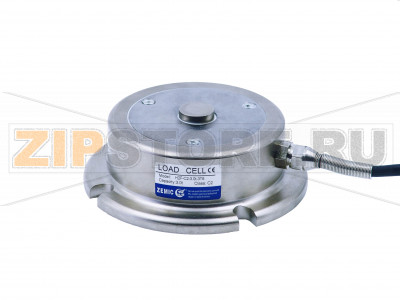

Тензодатчик Zemic H2F-C2-10t-4T6

Розничная цена
344 $ с НДС ≈ 32 700 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Тензодатчик Zemic H2F-C2-10t-4T6 — промышленный мембранный датчик сжатия для построения надежных узлов взвешивания резервуаров, бункеров, платформ и технологических дозирующих систем. Конструкция с мембранным элементом и герметизированным корпусом выдерживает интенсивную эксплуатацию, вибрации и неблагоприятные факторы производственной среды. Датчик стабильно работает в составе многодатчиковых систем через сумматор и обеспечивает воспроизводимые показания при длительной непрерывной работе.

Назначение и особенности применения

Модель ориентирована на весоизмерительные комплексы, где важны стабильность нуля, минимальная ползучесть под нагрузкой и защищенность от пыли и влаги. Тензодатчик Zemic H2F-C2-10t-4T6 чаще всего применяют в опорах силосов и бункеров с продуктами, гранулятами и сырьем, на платформах для взвешивания паллет и контейнеров, а также в узлах учета и дозирования в химической, пищевой и строительной отраслях.

Рекомендации по монтажу и подключению

  • Используйте штатные монтажные наборы и опорные элементы, чтобы исключить боковые и крутящие нагрузки. Плоскости опор — ровные, чистые и жесткие.
  • Обеспечьте компенсацию тепловых расширений (скользящая опора, шарнир/шаровая опора в составе монтажного комплекта) и защиту от перегрузок (механические ограничители хода).
  • Кабель прокладывайте без острых перегибов и натяжения, вдали от силовых трасс. Экранирующую оплетку заземляйте с одной стороны, предпочтительно в сигнальном шкафу.
  • Подключение выполняйте согласно схеме производителя: питание моста «+»/«−», сигнальные «+»/«−», экран. Используйте клеммные коробки с защитой от влаги.
  • После монтажа обязательно проведите поузловую настройку: проверку углов (corner test), тарирование и калибровку по эталонам.

Как понять, что датчик вышел из строя

  • Существенный дрейф нулевого значения при отсутствии нагрузки; ноль «уплывает» после разовой перегрузки и не восстанавливается.
  • Нестабильные показания, «шум» или скачки веса при неподвижной нагрузке.
  • Различие показаний на углах платформы: один угол «завален» при исправных остальных датчиках.
  • Выраженная гистерезисная ошибка: показания при нагружении и разгружении заметно расходятся.
  • Непропорциональная реакция на нагрузку (низкая чувствительность) либо «залипание» на постоянном значении.
  • Аномальная проверка электрических параметров: несоответствие сопротивлений плеч моста или низкое сопротивление изоляции относительно корпуса/экрана.
  • Визуальные дефекты: вмятины мембраны, трещины корпуса, поврежденный ввод или кабель, следы коррозии и влаги в разъемах/коробке.

Основные причины поломок

  • Механическая перегрузка и ударные нагрузки (падение груза, клин опор, заклинивание при терморасширениях).
  • Боковые силы, кручение и изгиб из-за неверного монтажа или перекосов опор.
  • Попадание влаги через поврежденный кабельный ввод, неправильные гермовводы и незащищенные соединительные коробки.
  • Электрические повреждения: ошибочное подключение, наведенные помехи, импульсы от сварки или грозовые перенапряжения.
  • Длительное воздействие агрессивных сред, химикатов, абразивной пыли и температурных перегрузок.
  • Механический износ, усталость материала при постоянных циклах с перегрузками.
  • Повреждение кабеля грызунами, техники или при обслуживании.

Рекомендации по уходу и эксплуатации

  • Поддерживайте чистоту узла взвешивания: удаляйте налипание, мусор и посторонние предметы под опорами, не допускайте «мостиков» из продуктов между платформой и основанием.
  • Периодически проверяйте затяжку крепежа, состояние опорных чаш, шарниров и ограничителей, целостность кабеля и вводов.
  • Защищайте соединительные коробки: применяйте герметичные корпуса, влагопоглотители, корректное заземление и грозозащиту.
  • Не мойте датчик струей высокого давления в зону кабельного ввода; избегайте длительного погружения в жидкость.
  • Не наносите краску и герметики на рабочую мембрану и поверхности, обеспечивающие свободную деформацию.
  • Все сварочные работы проводите при отключенном датчике и отсоединенном кабеле. Рядом с датчиком не прокладывайте силовые кабели.
  • Планируйте периодическую поверку/калибровку: после монтажа, ремонта, перегрузки, а также по графику обслуживания.
  • При хранении держите датчик в сухом помещении, в заводской упаковке, без нагрузок на чувствительный элемент.

Правильный выбор монтажной арматуры, аккуратная прокладка кабеля и регулярное техническое обслуживание позволяют тензодатчику Zemic H2F-C2-10t-4T6 долго сохранять стабильность показаний и снижать риск незапланированных простоев весового оборудования.

Характеристики

Тип тензодатчика Мембранный
Нагрузка (НПВ) 10000 кг
Производитель Zemic
Класс точности C2
Погрешность -0.03 — 0.03 % НПВ
Максимальное количество поверочных интервалов (Nmax) 2000
Минимальный поверочный интервал (Vmin) Emax/5000
Материал Сталь с покрытием
Класс защиты IP67
Напряжение питания DC 5 — 12 В
Максимальное напряжение питания DC 18 В
Сопротивление изоляции 5000 МОм
Входное сопротивление 740 — 800 Ом
Выходное сопротивление 695 — 705 Ом
Рабочий диапазон температур -35 — 70 °C
Предел допустимой нагрузки (Elim) 150 % НПВ
Разрушающая нагрузка 300 % НПВ
Чувствительность 1.99 — 2.01 мВ/В
Баланс нуля -1.5 — 1.5 % НПВ
Температурное отклонения нуля -0.029 — 0.029 % НПВ/10°C
Температурное отклонение чувствительности -0.017 — 0.017 % НПВ/10°C
Диапазон термокомпенсации -10 — 40 °C
Ползучесть (30 мин) -0.023 — 0.023 % НПВ
Тип запчасти Датчик весовой (тензодатчик, тензометрический)
Страна производства Китай
