Тензодатчик Zemic HM14H1-C3-20t-16B

Розничная цена
225 $ с НДС ≈ 21 367 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Тензодатчик Zemic HM14H1-C3-20t-16B предназначен для точного контроля массы в промышленных системах: весовых бункерах и силосах, резервуарах, автомобильных и железнодорожных весах, платформенных и дозировочных установках. Колонная конструкция обеспечивает высокую устойчивость к осевым нагрузкам, а корпус из стали с никелевым покрытием и герметичное исполнение по IP68 позволяют использовать датчик в условиях повышенной влажности, запыленности и перепадов температуры.

Модель демонстрирует стабильные показания при длительной статической нагрузке и хорошо переносит динамические воздействия в допустимых пределах. Длинный экранированный кабель упрощает прокладку до монтажного шкафа или коробки суммирования, снижая влияние помех. Тензодатчик одинаково уверенно работает в составе новых весоизмерительных систем и при модернизации существующих, обеспечивая воспроизводимость результатов и качественную фильтрацию шумов при корректной настройке терминала.

Монтаж и эксплуатация

  • Используйте фирменные монтажные комплекты или узлы встройки для компенсации температурных расширений и боковых усилий.
  • Обеспечьте соосность нагрузки и отсутствие кручения, перекосов и жестких боковых упоров без компенсаторов.
  • Кабель прокладывайте без сильных изгибов и натяжения, защищайте от механических повреждений, влаги и грызунов.
  • Обязательны качественное заземление, экранирование и защита от импульсных перенапряжений (грозозащита, фильтры сети).
  • Не выполняйте сварочные работы при подключенном датчике; снимайте питание и отсоединяйте его от индикатора/PLC.

Типичные причины поломок

  • Перегрузка и ударные нагрузки (падение груза, клин механики), вызывающие остаточную деформацию.
  • Боковые силы и кручение из-за неправильного монтажа, жестких связей или перекоса платформы/резервуара.
  • Попадание влаги через поврежденный кабель или ввод, нарушение герметичности после самостоятельного ремонта.
  • Импульсные перенапряжения и наводки (грозовые разряды, пуск мощных двигателей) без соответствующей защиты.
  • Коррозия при агрессивных средах или абразивном воздействии, повреждение защитного покрытия.
  • Температурные перегревы, длительная эксплуатация за пределами рекомендованных условий.

Как понять, что тензодатчик вышел из строя

  • Сильный дрейф нуля, невозможность стабилизировать показания без нагрузки.
  • Нестабильные, «рычащие» значения при постоянной массе или заметное ухудшение повторяемости.
  • Отличие результата от эталонного груза, которое не устраняется калибровкой.
  • Резкое изменение чувствительности одного узла относительно остальных в системе из нескольких датчиков.
  • Аномалии при электрических проверках: сопротивление моста и изоляции не соответствует паспортным данным, «обрыв» или «короткое» при прозвонке.
  • Визуальные признаки: деформация корпуса, трещины, следы коррозии, влага в коробке суммирования, повреждение кабеля/ввода.

Рекомендации по уходу

  • Периодически осматривайте кабель, ввод и место установки, удаляйте загрязнения мягкой щеткой без агрессивных растворителей.
  • Контролируйте целостность уплотнений, состояние заземления и элементов грозозащиты.
  • Проверяйте сетевые и сигнальные соединения в коробке суммирования, поддерживайте сухость и чистоту внутри.
  • Используйте ограничители перегрузки и механические стопоры в узлах с ударными или переменными нагрузками.
  • Периодически выполняйте контроль нуля и подтверждайте точность эталонными грузами; проводите регламентную калибровку.
  • Не окрашивайте рабочие поверхности датчика и не нагревайте его при обслуживании расположенных рядом узлов.
  • При мойке под давлением избегайте направленного струйного воздействия на кабельный ввод и места уплотнений.

При корректном монтаже и соблюдении регламента обслуживания тензодатчик Zemic HM14H1-C3-20t-16B обеспечивает долгую и стабильную работу в составе промышленных весоизмерительных систем. Если выявлены признаки неисправности, исключите влияние периферийных факторов (индикатора, кабелей, коробки суммирования) и, при необходимости, замените датчик на новый для минимизации простоев и сохранения точности измерений.

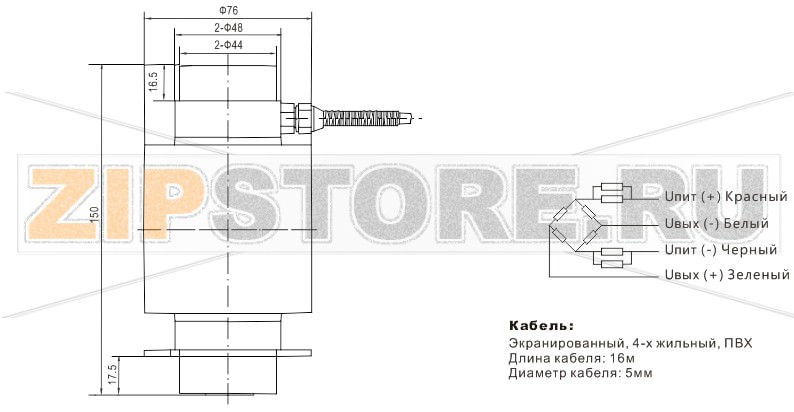

Характеристики

Тип тензодатчика Колонный
Нагрузка (НПВ) 20000 кг
Производитель Zemic
Класс точности C3
Погрешность -0.02 — 0.02 % НПВ
Максимальное количество поверочных интервалов (Nmax) 3000
Минимальный поверочный интервал (Vmin) Emax/10000
Количество проводов 4
Длина кабеля 16 м
Материал Сталь с покрытием
Класс защиты IP68
Напряжение питания DC 5 — 12 В
Максимальное напряжение питания DC 18 В
Сопротивление изоляции 5000 МОм
Входное сопротивление 680 — 720 Ом
Выходное сопротивление 696 — 710 Ом
Рабочий диапазон температур -35 — 70 °C
Предел допустимой нагрузки (Elim) 150 % НПВ
Разрушающая нагрузка 300 % НПВ
Чувствительность 1.998 — 2.002 мВ/В
Температурное отклонения нуля -0.02 — 0.02 % НПВ/10°C
Температурное отклонение чувствительности -0.02 — 0.02 % НПВ/10°C
Ползучесть (30 мин) -0.016 — 0.016 % НПВ
Тип запчасти Датчик весовой (тензодатчик, тензометрический)
Страна производства Китай
