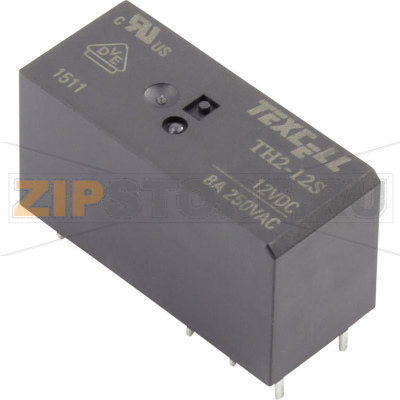

Реле электромагнитное 12 В/DC, 8 А, 1 шт Texcell TH2-12S

Описание товара

Электромагнитное реле применяется для гальванической развязки и коммутации цепей управления и нагрузки в бытовой и промышленной электронике. Модель Texcell TH2-12S ориентирована на печатный монтаж и используется в блоках питания, контроллерах, системах автоматизации, в бытовой технике и охранных устройствах. Компактное исполнение облегчает установку на плате, а конструкция с механической фиксацией контактов обеспечивает надежное переключение при типовых токовых нагрузках. Реле подходит для коммутации как активных, так и индуктивных/емкостных нагрузок при условии корректной защиты и соблюдения рекомендуемых режимов.

Типовые причины поломок

• Перегрузка по току и пусковые броски: сваривание или пригорание контактной группы из‑за превышения допустимых значений, в том числе при коммутации трансформаторов, двигателей, емкостных блоков без ограничителей.
• Неправильное питание катушки: перенапряжение, длительное удержание при повышенной температуре, недопитание, вызывающее «дребезг» и ускоренный износ контактов.
• Отсутствие демпфирующих цепей: отсутствие диода/варистора/RC‑цепочки приводит к высоким перенапряжениям, искрообразованию и ускоренной деградации.
• Перегрев на плате и плохая вентиляция: старение изоляции, деформация корпуса, потеря упругости пружинных элементов.
• Вибрации, загрязнение, влага и коррозия: ухудшение контактного давления, рост переходного сопротивления, залипание механизма.
• Ошибки монтажа: перегрев при пайке, неверная ориентация, несоответствие выводов и посадочных мест, остатки флюса и загрязнения.

Как понять, что реле вышло из строя

• Нагрузка не включается или не выключается, при этом слышно щелчок реле или щелчка нет вовсе.
• Контакты «залипают»: цепь остается замкнутой/разомкнутой независимо от сигнала управления.
• Повышенное тепловыделение в месте установки, потемнение пластика, следы оплавления, запах перегретой изоляции.
• Нестабильная работа: периодические пропуски срабатываний, дребезг, необходимость механического воздействия (постукивание) для восстановления работы.
• Измерения: отсутствует номинальное сопротивление катушки (обрыв/короткое), напряжение на катушке присутствует, но якорь не притягивается; повышенное переходное сопротивление на коммутируемых контактах.

Рекомендации по эксплуатации и уходу

• Проектируйте схему с запасом по току и напряжению для контактной группы, учитывайте пусковые и индуктивные броски.
• Используйте демпфирующие элементы: диод для катушки постоянного тока, варистор или RC‑цепочку на стороне нагрузки, особенно для индуктивных потребителей.
• Обеспечьте стабильное питание катушки: избегайте превышения напряжения, не допускайте длительного удержания при перегреве, соблюдайте тепловой режим платы.
• Следите за чистотой: удаляйте остатки флюса, исключайте попадание пыли и влаги; при необходимости применяйте защитные покрытия печатной платы.
• Соблюдайте технологию пайки: ограничивайте время и температуру, не подвергайте корпус избыточному нагреву, проверяйте посадку выводов Texcell TH2-12S в отверстиях.
• Периодически проводите контроль: визуальный осмотр, проверка работы под нагрузкой, оценка температурного режима в шкафу или корпусе устройства.
• При замене подбирайте аналог с той же схемой контактов и напряжением катушки; сверяйте распиновку и габариты посадочных мест.

Применение Texcell TH2-12S

Реле используется в схемах коммутации освещения, маломощных двигателей и насосов через промежуточные цепи, в блоках управления отоплением и вентиляцией, в источниках питания для отключения вторичных цепей, в системах сигнализации и телемеханики. В составе печатных плат Texcell TH2-12S обеспечивает электрическую развязку между управляющей логикой и силовой частью, повышая надежность и электробезопасность устройства.

Синонимы

• Электромагнитное реле
• Реле общего назначения
• PCB‑реле (реле печатного монтажа)
• Малогабаритное коммутационное реле
• Дискретное реле управления
• Реле 12 В постоянного тока
• Силовое реле малой мощности
• Переключающее реле

Выбирая и устанавливая Texcell TH2-12S, уделяйте внимание корректному выбору защитных компонентов и тепловому режиму. Это позволит сохранить стабильность коммутации и увеличить ресурс контактной группы даже при частых циклах включения.
