Компактный модуль дистанционного управления предназначен для определения и индикации сбоя, а также для подключения к сети Интернет оборудования и установок посредством сети GSM. Модуль может использоваться во многих странах при помощи встроенного 4-х диапазонного GSM модема. Сообщения отправляются посредством SMS, электронной почты, факса или телефонного звонка. Кроме того, образ процесса может передаваться с установленной периодичностью на выбранный пользователем Интернет-адрес. Modbus slave (напр., 750-815) может быть подключен через интерфейс RS-485 для связи с дополнительными параметрами процесса.
Модуль имеет 4 дискретных ввода, 4 аналоговых вывода и 2 дискретных ввода со встроенным GSM-модемом. Идеально подходит для применения в распределенных станциях при температуре от -20 до +70°C. Возможность монтажа на DIN-рейку и интуитивно понятное пользовательское программное обеспечение гарантируют использования устройства. Диапазон рабочего напряжения составляет от +10 до +30 В пост.тока.
Cпециальные функции:
Технические данные
Связь | RS-485 interface Modbus RTU |
Services | SMS (bidirectional) Fax RDT selection connection (CSD), GPRS connection to Internet |
Технология радиосвязи | Mobile communications |
Полоса частот | GSM четырехдиапазонный |
Number of digital inputs | 4 |
Number of digital outputs | 4 |
Number of analog inputs | 2 |
тип сигнала | Current |
Type of signal current | DC 0 … 20 mA; DC 4 … 20 mA |
Входные характеристики | Type 3 |
Input current per channel for signal (1) max. | 2,9 mA |
Output switching design | Contacts |
Output current per channel | 0,5 A |
Выходной ток | short-circuit-protected |
Напряжение сигнала (0) | 0 … 5 VDC |
Напряжение сигнала (1) | 7 … 30 VDC |
Baud rate | Serial interface: 9,6 kBd … 19,2 kBd (9,6 и 19,2 кБод (8N1, 8E1, 8O1, 8N1)) |
SIM-Kartentyp | Mini-SIM |
Режимы передачи | RS-485 (2-проводные), RTU Master |
Количество приемников | 4 (ПК, СМС, e-mail, телефон, факс) |
Messfehler, Bezugstemperatur | 25 °C |
Messfehler, Abweichung max. vom Messbereichsendwert | 1 % |
Temperaturfehler max. vom Messbereichsendwert | 0,1 %/K |
Temperature error max. from the upper-range value | 0,1 %/K |
Eingangswiderstand Strommessung | 200 ? |
Собственное потребление | 20 mA (closed current); 500 mA (current during transmission) |
Supply voltage | DC 10 … 30 V |
Indicators | LED (Com, Busy, Run) green: Communication status, GSM modem, module |
Данные соединения

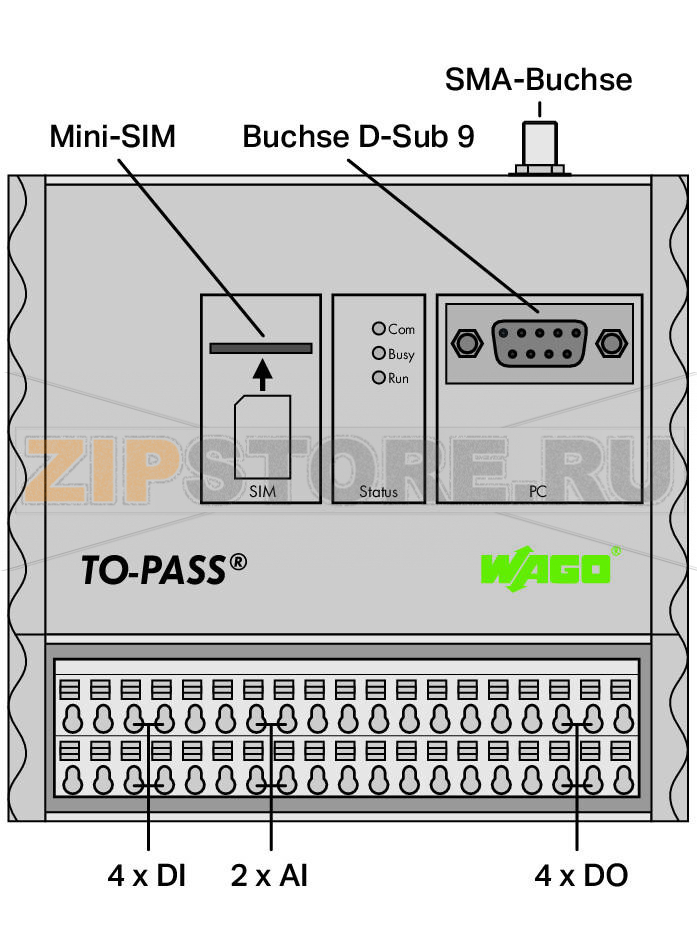

Connection technology: communication/fieldbus | Modbus RTU: 1 x D-Sub 9 socket; RS-485 interface: 1 x D-Sub 9 socket |
Connection technology: In-/Outputs | 12 x 250 Series Terminal Blocks with PUSH WIRE® connection |
Anschlusstechnik: Versorgung | 6 x Klemmen der Serie 250 mit Steckklemmanschluss |
Connection technology: Antenna | 1 x SMA socket |
Размеры одножильных проводников | 0,5 … 1,5 mm? / 22 … 14 AWG |
Тонкие многожильные проводники | 0,5 … 1,5 mm? / 22 … 14 AWG |
Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |

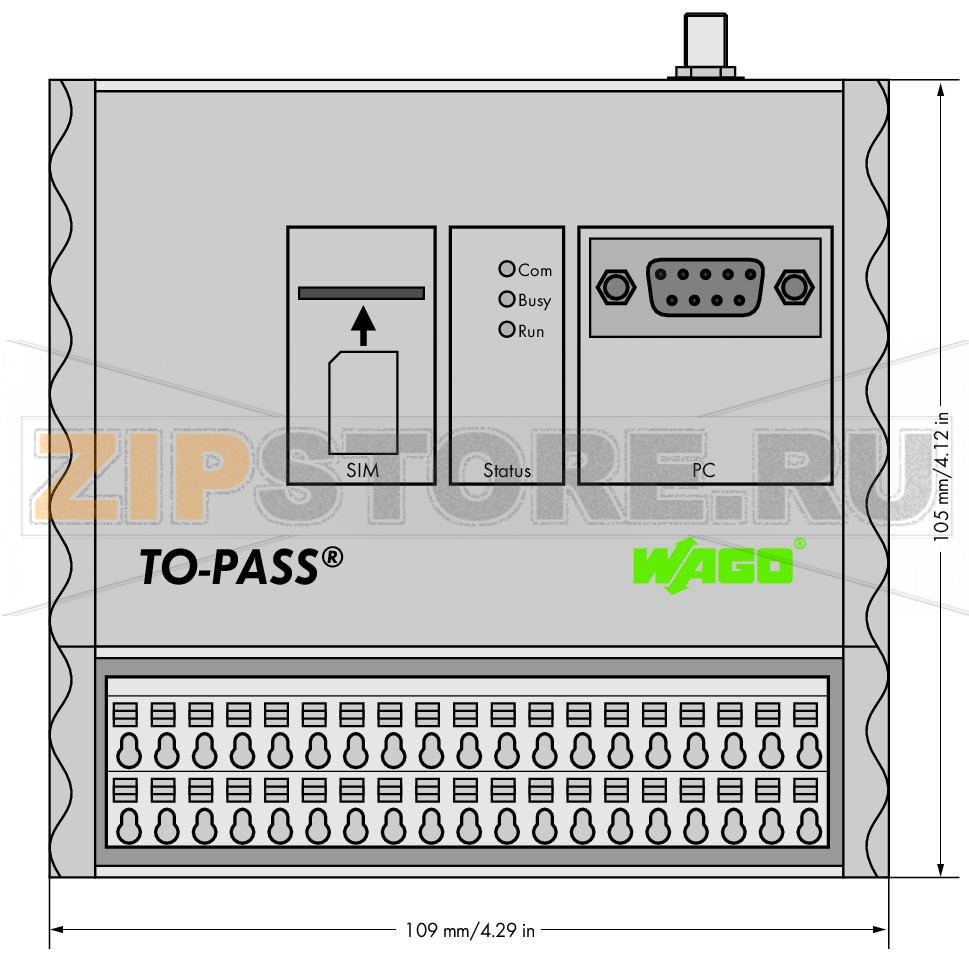

Geometrical Data
Ширина | 109 mm / 4.291 inch |
Высота от верхнего края DIN-рейки | 78 mm / 3.071 inch |
Длина | 105 mm / 4.134 inch |
Механические данные
Тип монтажа | DIN-рейка 35 мм |
Material Data
Вес | 404,4 g |
Environmental Requirements
Surrounding air (operating) temperature | -20 … 70 °C |
Surrounding air (storage) temperature | -40 … 85 °C |
Степень защиты | IP20 |
Виброустойчивость | 4g per IEC 60068-2-6 |
Ударопрочность | 15g per IEC 60068-2-27 |
ЭМС - помехоустойчивость | acc. to EN 61000-6-2 |
ЭМС - излучение помех | acc. to EN 61000-6-3 |
Коммерческие данные
Product Group | 27 (Special components I/O) |
Тип упаковки | BOX |
Country of origin | DE |
GTIN | 4050821548218 |
Customs tariff number | 85389091890 |
Производитель | Wago |
Вес | 0 кг |
