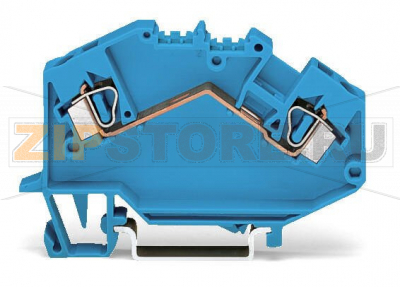

TOPJOB Classic 2-проводные проходные клеммы; 4 mm; подходят для исполнений Ex i; центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; CAGE CLAMP®; 4,00 mm; синие Wago 781-604

Name: TOPJOB Classic 2-проводные проходные клеммы; 4 mm; подходят для исполнений Ex i; центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; CAGE CLAMP®; 4,00 mm; синие Wago 781-604
Brand: Wago
SKU: 781-604

Каталожный номер 781-604

TOPJOB Classic 2-проводные проходные клеммы; 4 mm; подходят для исполнений Ex i; центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; CAGE CLAMP®; 4,00 mm; синие Wago 781-604

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "140508" ["product_id"]=> string(6) "203195" ["id_1c"]=> NULL ["sku"]=> string(7) "781-604" ["sort"]=> string(1) "1" ["name"]=> string(7) "781-604" ["image_id"]=> NULL ["price"]=> float(96) ["primary_price"]=> string(8) "1.010496" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(96) ["unconverted_price"]=> float(1.01) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(96) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["weight"]=> object(shopDimensionValue)#1151 (10) { ["id":"shopDimensionValue":private]=> string(5) "11914" ["value":"shopDimensionValue":private]=> string(1) "1" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.001" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 96 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание: Оконцевание алюминиевых проводников

Пружинные клеммы WAGO допускают подключение одножильных алюминиевых проводников до 4 мм² / 12 AWG при условии применения контактной пасты WAGO «Alu‑Plus».

Преимущества контактной пасты «Alu‑Plus»:

Автоматически разрушает оксидную пленку в момент зажима.
Предотвращает повторное окисление в зоне контакта.
Исключает электрохимическую коррозию между алюминиевыми и медными проводниками (в одной клемме).
Обеспечивает долговременную защиту от коррозии.

При использовании клемм с пружинной технологией соединения CAGE CLAMP® алюминиевые проводники необходимо предварительно очистить лезвием, после чего немедленно вставить в зажимные клетки, заполненные пастой «Alu‑Plus».

Дополнительно допускается нанести «Alu‑Plus» на всю поверхность алюминиевого проводника перед монтажом.

Внимание: номинальные токи следует корректировать с учетом пониженной проводимости алюминия:
2,5 мм² = 16 A
4 мм² = 22 A

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60947-7-1
Номинальное напряжение (III/3)	1000 V
Номинальное импульсное напряжение (III/3)	8 kV
Номинальный ток	32 A
Пояснение (к номиналам)	(III/3) — категория перенапряжения III / степень загрязнения 3

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	Инструмент
Материалы подключаемых проводников	Медь Алюминий
Сечения одножильных проводников	0,08…4 мм² / 28…12 AWG
Гибкие многожильные проводники	0,08…4 мм² / 28…12 AWG
Длина зачистки	9…10 мм / 0.35…0.39 inch

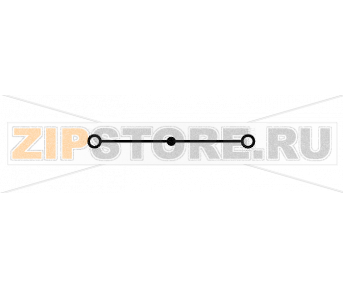

Общее число точек соединения	2
Общее число потенциалов	1
Количество уровней	1
Тип проводки	Фронтальное подключение

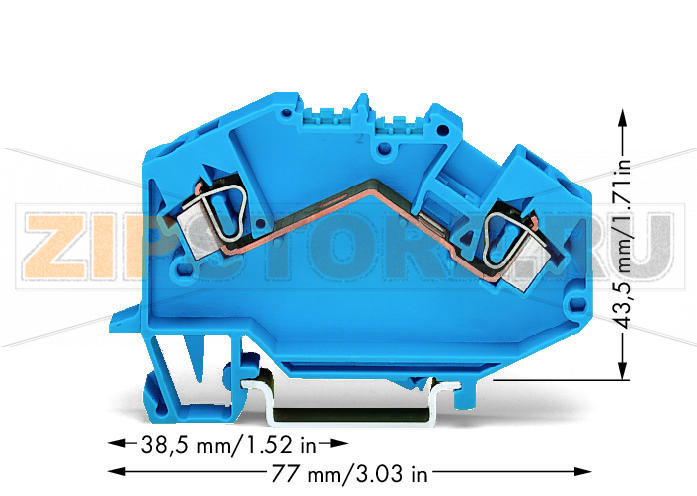

Геометрические данные

Ширина	6 мм / 0.236 inch
Высота от верхнего края DIN-рейки	43,5 мм / 1.713 inch
Длина	77 мм / 3.031 inch

Механические данные

Исполнение	Угловое
Тип монтажа	DIN-рейка 35 мм
Маркировочный уровень	Центральная маркировка

Материалы

Цвет	Синий
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,206 MJ
Вес	10,3 g

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	DE
GTIN	4044918684347
Код ТН ВЭД	85369010000

TOPJOB Classic 2‑проводная проходная клемма WAGO 781‑604 — надежное решение для коммутации в шкафах управления и измерительно‑контрольных системах. Синяя расцветка и совместимость с исполнениями Ex i позволяют применять изделие в искробезопасных цепях, обеспечивая четкую идентификацию участков низкой энергии согласно требованиям промышленной безопасности. Технология пружинного зажима CAGE CLAMP® обеспечивает устойчивое контактное давление, невосприимчивость к вибрациям и температурным колебаниям, а также сокращает время монтажа без необходимости последующей подтяжки.

Клемма предназначена для установки на DIN‑рейку 35×15 или 35×7,5 и поддерживает фронтальное подключение, что упрощает разводку в плотном монтаже. Центральная маркировка облегчает идентификацию цепей и сокращает риск ошибок при обслуживании. Допускается подключение медных и алюминиевых проводников; для алюминия требуется контактная паста WAGO «Alu‑Plus», а также правильная подготовка токопроводящей жилы с соблюдением рекомендованной длины зачистки. Такой подход снижает переходное сопротивление и предотвращает коррозию в зоне контакта.

Типовые причины отказов клеммных соединений включают: превышение допустимого тока или нагрев из‑за повышенного переходного сопротивления; применение проводников большего сечения или с поврежденной жилой; неправильную длину зачистки (зажим по изоляции или открытые жилы); отсутствие пасты при подключении алюминия; загрязнение и увлажнение, приводящие к трекингу; механические повреждения корпуса или пружины при некорректной эксплуатации. В условиях агрессивной атмосферы без защиты возможна коррозия токоведущих частей.

Признаки неисправности, указывающие на необходимость замены WAGO 781‑604: локальный перегрев (ощутимо горячее на ощупь при рабочей нагрузке), потемнение или обесцвечивание пластика, следы копоти и оплавления, запах перегретой изоляции, следы дугового разряда на металле, повышенный падение напряжения на соединении, самопроизвольное ослабление фиксации проводника или его выпадение, а также периодические обрывы цепи при вибрации. Термографический контроль позволяет рано выявить просадки по контакту.

Рекомендации по уходу и эксплуатации: проводить периодический визуальный осмотр и тепловой контроль в нагруженном режиме; проверять глубину посадки проводников и состояние изоляции; при работе с алюминием использовать пасту «Alu‑Plus» и чистую поверхность жилы; соблюдать допустимое сечение и длину зачистки; защищать клеммы от влаги, пыли и агрессивных сред, применять торцевые элементы и перегородки по необходимости; поддерживать актуальную маркировку для исключения ошибок. При обнаружении следов перегрева, деформации корпуса или утраты упругости зажима клемму следует заменить. Хранить изделие в сухом помещении, избегать прямого солнечного излучения и перепадов температуры до монтажа.

Характеристики

Заказ кратно	50
Минимальный заказ	50
Производитель	Wago
Вес	1 г
