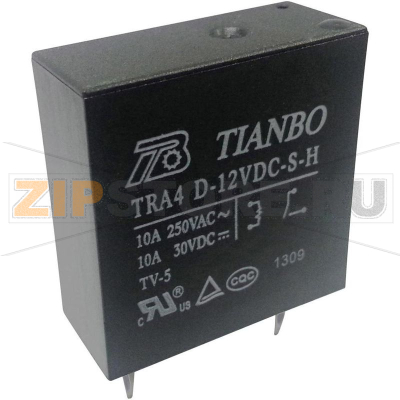

Реле электромагнитное 12 В/DC, 10 А, 1 шт Tianbo TRA4 D-12VDC-S-H

Описание товара

Электромагнитное реле Tianbo TRA4 D-12VDC-S-H предназначено для коммутации цепей управления и силовой нагрузки в бытовой и промышленной электронике. Модель подходит для монтажа на печатную плату, обеспечивает гальваническую развязку между управляющей схемой и нагрузкой, помогает разгрузить выходы микроконтроллеров и защищает чувствительные узлы от влияния силовых цепей. Реле применяют в блоках питания, системах «умного дома», охранной и пожарной автоматике, телекоммуникационном оборудовании, контроллерах освещения и вентиляции, а также в промышленной автоматике.

Используя Tianbo TRA4 D-12VDC-S-H, важно учитывать характер нагрузки: индуктивные и емкостные потребители (катушки, двигатели, трансформаторы) вызывают дуговые разряды и эрозию контактной группы при коммутации. Для продления ресурса применяют демпфирующие цепи (диоды, RC-цепочки, варисторы), выбирают правильную схему управления катушкой и соблюдают электрические и тепловые режимы. Корпус реле компактен, что облегчает разводку платы и экономит место в корпусе устройства.

Причины поломок

• Перегрузка по току и частые пуски тяжелых нагрузок — подгорание или приваривание контактов.
• Коммутация индуктивной нагрузки без защитных цепей — электрическая эрозия, ускоренный износ контактной пары.
• Неправильное питание катушки (перенапряжение/недонапряжение) — перегрев, дрожание якоря, обрыв обмотки.
• Чрезмерная частота срабатываний и высокая температурная среда — усталостный износ механики, деградация материалов.
• Плохая пайка или перегрев при монтаже — трещины, отрыв выводов, локальные перегревы на плате.
• Влага, конденсат, агрессивная среда — коррозия и ухудшение контактирования.
• Механические воздействия (удары, вибрации) — заклинивание подвижной системы, смещение элементов.

Как понять, что запчасть вышла из строя

• Отсутствует характерный щелчок при подаче управляющего сигнала на катушку.
• Нагрузка не включается или остается постоянно включенной (залипание контактов).
• Нестабильная работа: срабатывания с задержками, прерывистость, самопроизвольные отключения.
• Сильный нагрев корпуса, запах гари, потемнение пластика или следы оплавления.
• Повышенное падение напряжения на контактах под нагрузкой, что указывает на деградацию контактной поверхности.
• Измерение мультиметром показывает несоответствующее состоянию сопротивление между общим и переключаемыми контактами.

Проверка и диагностика

• Осмотрите пайку и дорожки платы возле Tianbo TRA4 D-12VDC-S-H на предмет трещин и перегрева.
• Проверьте сопротивление катушки мультиметром: слишком большое или близкое к нулю — признак неисправности.
• Подавайте управляющее напряжение от лабораторного источника и контролируйте четкость срабатывания.
• Измерьте контактное сопротивление в обоих состояниях без нагрузки, затем под тестовой нагрузкой.
• Для индуктивных цепей убедитесь в наличии диода/демпфера, иначе даже исправное реле будет быстро изнашиваться.

Рекомендации по уходу и эксплуатации

• Проектируйте цепи так, чтобы исключить перегрузки и пусковые токи без демпфирующих устройств.
• Используйте защитные элементы на катушке (диод, TVS) и на контактах (RC, варистор) при индуктивной нагрузке.
• Соблюдайте требования к пайке: умеренная температура, чистый монтаж, отмывка флюса по рекомендациям производителя.
• Поддерживайте чистоту и сухость в корпусе устройства, избегайте конденсата и агрессивных сред.
• Размещайте реле вдали от источников тепла и вибрации, обеспечивайте достаточные зазоры на плате.
• Периодически проверяйте работоспособность узла, особенно в устройствах с высокой цикличностью переключений.
• При замене используйте запчасть с тем же форм-фактором и допусками, что и Tianbo TRA4 D-12VDC-S-H.

Грамотное проектирование и соблюдение условий эксплуатации существенно увеличивают срок службы реле. При корректной интеграции в схему Tianbo TRA4 D-12VDC-S-H обеспечивает надежную коммутацию и стабильную работу устройства на протяжении длительного времени.

Синонимы

• Электромеханическое реле
• Реле на печатную плату (PCB)
• Реле промежуточное
• Реле коммутационное
• Силовое реле
• Реле общего назначения
• Реле управления
• Реле 12 В DC
• Реле Tianbo TRA4
