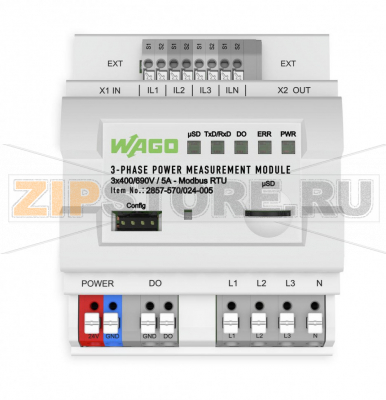

WAGO's 3-Phase Power Measurement Module in a DIN-rail-mount enclosure measures electrical data in three-phase supply networks – remotely from the control level.
Measured variables such as active/apparent/reactive power, energy consumption, power factor, phase angle and frequency can be accessed via Modbus® interface. In addition, the measured variables can be stored on a microSD card.
Features:
Технические данные
Конфигурирование:
| Configuration options | Interface configuration software |
Вход:
| Input signal type | Voltage Current |
| Mains type | 3-phase power measurement with N-conductor (4 conductors) 3-phase power measurement with N-conductor (3 conductors) |
| Input signal voltage | AC 400 V (ULN); AC 690 V (ULL) |
| Input signal, current | AC 5 A; (Current transformer) |
| Frequency range | 45 … 65 Hz (Harmonics analysis: 0 … 3.3 kHz) |
| Input resistance (intput/current) | 22 m? |
| Input resistance (input/voltage) | 1.5 M? |
| Входной сигнал (макс.) | 5 AAC |
| Макс. входное напряжение (V) | 400 VAC (ULN); 690 VAC (ULL) |
| Порог реакции | 5 mA |
| Resolution (current) | 0.15 mA |
Дискретный вывод:
| Max. switching voltage (DO) | Применяется напряжение питания |
| Max. continuous current (DO) | 100 mA (no internal restriction) |
| Configurable functionens (DO) | Threshold value switch; Pulse output (S0 interface) |
Связь:
| Связь | Modbus RTU |
| интерфейс | RS-485 (2-wire) via RJ-45 |
| Адресация | 32 |
| Addressing | Via Interface configuration software |
Signal processing
| Метод измерения | True RMS measurement (measured value acquisition with 8 kHz) |
| Calculated measured variables | Line-to-line voltage Power output Energy Power factors Mains frequency Harmonic analysis (up to the 41st harmonic) Total harmonic distortion (THD) |
| Signal form | Any periodic signals (considering the threshold frequencies) |
| Max. operating frequency | 15,9 kHz |
| Тип карты памяти | WAGO 758-879/000-3102 (microSD; 2 GB) |
Measurement error
| Ошибка передачи (полная шкала) | ? 0.5 % for current and voltage (of the full scale value) |
Power supply
| Type of power supply | 24 VDC |
| Nominal supply voltage US | DC 24 V (SELV) |
| Supply voltage range | ±30 % |
| Current consumption at supply voltage | ? 50 mA (+ IDO) |
Защита и безопасность:
| Test voltage (input/output/supply) | AC 3,51 kV; 50 Hz; 1 min |
| Line-to-neutral conductor voltage | AC / DC 600 V |
| категории перенапряжения | III |
| Степень загрязнения | 2 |
| Надежная изоляция | Input/supply and communication per EN 61010-1 |
| Requirement (N input) | Shall not be dangerously active |
| Requirement (ILx input) | Coils/converters with basic insulation |
| Степень защиты | IP20 |
Test voltage
| Test voltage (input/output/supply) | AC 3,51 kV; 50 Hz; 1 min |
Данные соединения
| Connection type (1) | Voltage |
| Технология соединения | Push-in CAGE CLAMP® |
| WAGO terminal | WAGO 804 Series |
| Размеры одножильных проводников | 0,25 … 2,5 mm? / 20 … 12 AWG |
| Тонкие многожильные проводники | 0,25 … 2,5 mm? / 22 … 12 AWG |
| Длина снятия изоляции | 10 … 11 mm / 0.39 … 0.43 inch |
| Connection type (2) | Current/Power supply/DO |
| Тип соединения 2 | Push-in CAGE CLAMP® |
| WAGO terminal 2 | WAGO 805 Series |
| одножильные, соединяемые | 0,2 … 1,5 mm? / 24 … 16 AWG |
| тонкие многожильные, соединяемые | 0,2 … 1,5 mm? / 24 … 16 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |
| Connection type (3) | Modbus® communication |
| разъем | 2 x RJ-45 (daisy chain configuration) |
Geometrical Data
| Ширина | 72 mm / 2.835 inch |
| Высота от верхнего края DIN-рейки | 55 mm / 2.165 inch |
| Длина | 90 mm / 3.54 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Вес | 117,5 g |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … 70 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Relative humidity | 5 … 95 % (non condensing) |
Стандарты и спецификации:
| Маркировка соответствия | CE |
| ЭМС - помехоустойчивость | EN 61000-6-2 |
| ЭМС - излучение помех | EN 61000-6-3 |
| Стандарты и спецификации | EN 61010-1 |
Коммерческие данные
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4055143827461 |
| Customs tariff number | 85437090300 |
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
