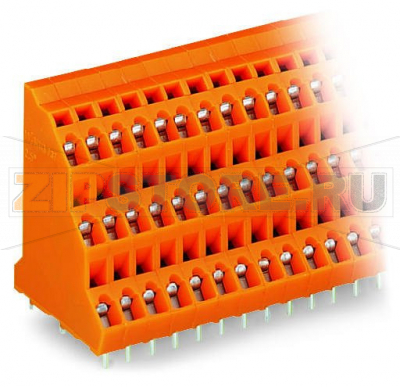

Трехуровневая клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 36-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 737-312

Name: Трехуровневая клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 36-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 737-312
Brand: Wago
SKU: 737-312

Каталожный номер 737-312

Трехуровневая клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 36-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 737-312 Клеммные колодки с соединением CAGE CLAMP®, монтаж проводников при помощи отверткиВысокоплотная трехуровневая конструкция для компактного монтажа нескольких проводников в ограниченном пространствеИндивидуальная маркировка с помощью струйного принтера для всех уровней монтажаКлеммные колодки с объединяющими колодками для распределения потенциалов...

Трехуровневая клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 36-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 737-312 - Трехуровневая клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 36-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 737-312

Розничная цена

12 $ с НДС

array(34) { ["id"]=> string(6) "170341" ["product_id"]=> string(6) "232956" ["id_1c"]=> NULL ["sku"]=> string(7) "737-312" ["sort"]=> string(1) "1" ["name"]=> string(7) "737-312" ["image_id"]=> NULL ["price"]=> float(1157) ["primary_price"]=> string(9) "12.178582" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(1157) ["unconverted_price"]=> float(12.17) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(1157) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "16" ["min_zakaz"]=> string(2) "16" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 1 157 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Основные особенности

Клеммные колодки с соединением CAGE CLAMP®, монтаж проводников при помощи отвертки.
Высокоплотная трехуровневая конструкция для компактного монтажа нескольких проводников в ограниченном пространстве.
Индивидуальная маркировка с помощью струйного принтера для всех уровней монтажа.
Клеммные колодки с объединяющими колодками для распределения потенциалов.

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы по	IEC/EN 60664-1
Примечание к номиналам	Между модулями
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV
Номинальный ток	21 A
Номиналы по (2)	IEC/EN 60664-1
Примечание к номиналам (2)	Между уровнями
Номинальное напряжение (III / 3) (2)	320 V
Номинальное импульсное напряжение (III / 3) (2)	4 kV
Номинальное напряжение (III / 2) (2)	320 V
Номинальное импульсное напряжение (III / 2) (2)	4 kV
Номинальное напряжение (II / 2) (2)	630 V
Номинальное импульсное напряжение (II / 2) (2)	4 kV
Номинальный ток (2)	21 A
Условные обозначения	(III/2) — категория перенапряжения III / степень загрязнения 2

Одобрения по UL 1059

Стандарт	UL 1059
Номинальное напряжение (Use Group B)	300 V
Номинальный ток (Use Group B)	10 A
Номинальное напряжение (Use Group D)	300 V
Номинальный ток (Use Group D)	10 A

Одобрения по CSA

Стандарт	CSA
Номинальное напряжение (Use Group B)	300 V
Номинальный ток (Use Group B)	10 A
Номинальное напряжение (Use Group D)	300 V
Номинальный ток (Use Group D)	10 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	Инструмент (отвертка)
Одножильные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Многожильные с изолированным наконечником	0,25 … 1,5 мм²
Многожильные с неизолированным наконечником	0,25 … 2,5 мм²
Длина зачистки	5 … 6 мм / 0.20 … 0.24 inch
Угол подвода проводника к плате	45°
Число полюсов	36
Общее число точек соединения	36
Число потенциалов	36
Количество отдельных объектов присоединения	1
Количество уровней	3
Примечание	12 AWG: THHN, THWN

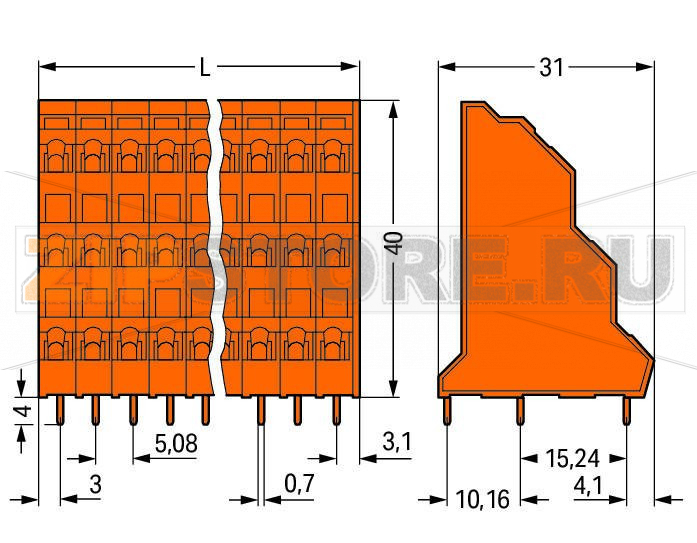

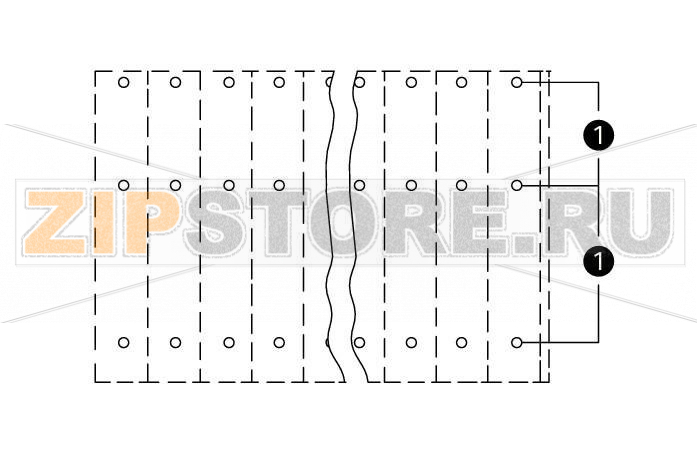

Геометрические данные
