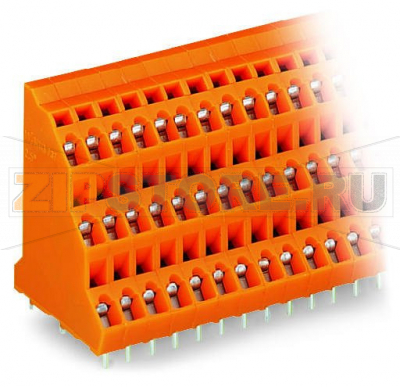

Трехуровневая клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 48-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 737-316

Name: Трехуровневая клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 48-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 737-316
Brand: Wago
SKU: 737-316

Каталожный номер 737-316

Трехуровневая клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 48-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 737-316 Клеммные колодки с соединением CAGE CLAMP®, монтаж проводников при помощи отверткиВысокоплотная трехуровневая конструкция для компактного монтажа нескольких проводников в ограниченном пространствеИндивидуальная маркировка с помощью струйного принтера для всех уровней монтажаКлеммные колодки с объединяющими колодками для распределения потенциалов...

Трехуровневая клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 48-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 737-316 - Трехуровневая клемма на печатную плату; 2,5 мм; Шаг контактов 5,08 мм; 48-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 737-316

Розничная цена

16 $ с НДС

array(34) { ["id"]=> string(6) "170343" ["product_id"]=> string(6) "232958" ["id_1c"]=> NULL ["sku"]=> string(7) "737-316" ["sort"]=> string(1) "1" ["name"]=> string(7) "737-316" ["image_id"]=> NULL ["price"]=> float(1526) ["primary_price"]=> string(9) "16.062676" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(1526) ["unconverted_price"]=> float(16.06) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(1526) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "12" ["min_zakaz"]=> string(2) "12" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 1 526 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Ключевые особенности

Клеммные колодки с соединением CAGE CLAMP®: монтаж проводников при помощи отвертки
Высокоплотная трехуровневая конструкция для компактного подключения нескольких проводников в ограниченном пространстве
Индивидуальная маркировка с помощью струйного принтера для всех уровней монтажа
Клеммные колодки с объединяющими перемычками для распределения потенциалов

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60664-1
Примечание к номиналам	между модулями
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV

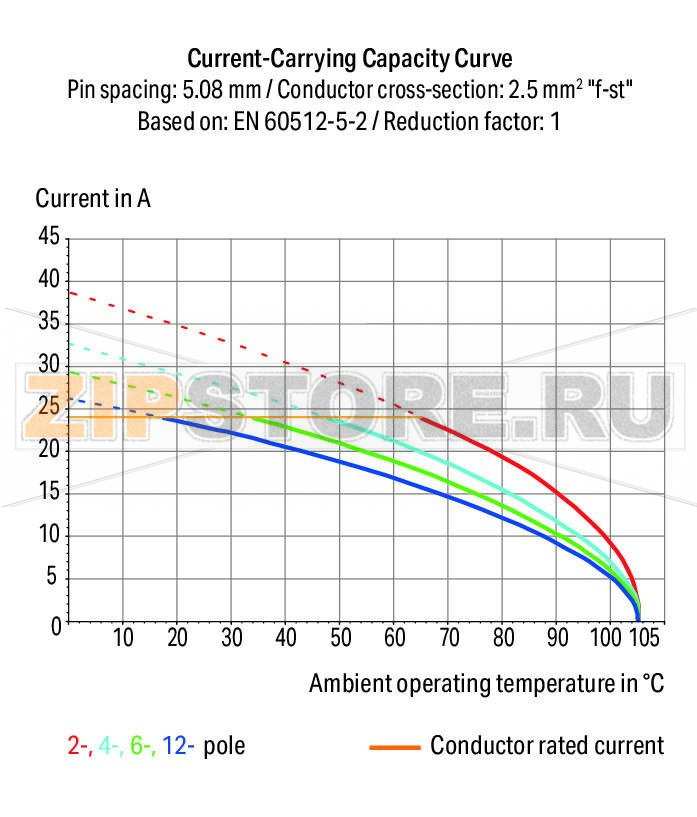

Номинальный ток	21 A
Номиналы согласно	IEC/EN 60664-1
Примечание к номиналам	между уровнями (деками)
Номинальное напряжение (III / 3)	320 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV
Номинальный ток	21 A
Обозначения (номиналы)	III / 2 — Категория перенапряжения III / Степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (группа применения B)	300 V
Номинальный ток UL (группа применения B)	10 A
Номинальное напряжение UL (группа применения D)	300 V
Номинальный ток UL (группа применения D)	10 A

Сертификация по CSA

Стандарт	CSA
Номинальное напряжение CSA (группа применения B)	300 V
Номинальный ток CSA (группа применения B)	10 A
Номинальное напряжение CSA (группа применения D)	300 V
Номинальный ток CSA (группа применения D)	10 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	инструмент (отвёртка)
Одножильные проводники	0,08 … 2,5 mm² / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 2,5 mm² / 28 … 12 AWG
Многожильные проводники с изолированным наконечником	0,25 … 1,5 mm²
Многожильные проводники без изоляции наконечника	0,25 … 2,5 mm²
Длина снятия изоляции	5 … 6 mm / 0.2 … 0.24 inch
Угол подвода проводника к плате	45°
Число полюсов	48
Общее число точек соединения	48
Общее число потенциалов	48
Количество отдельных объектов присоединения	1
Количество уровней	3
Примечание (поперечное сечение проводника)	12 AWG: THHN, THWN

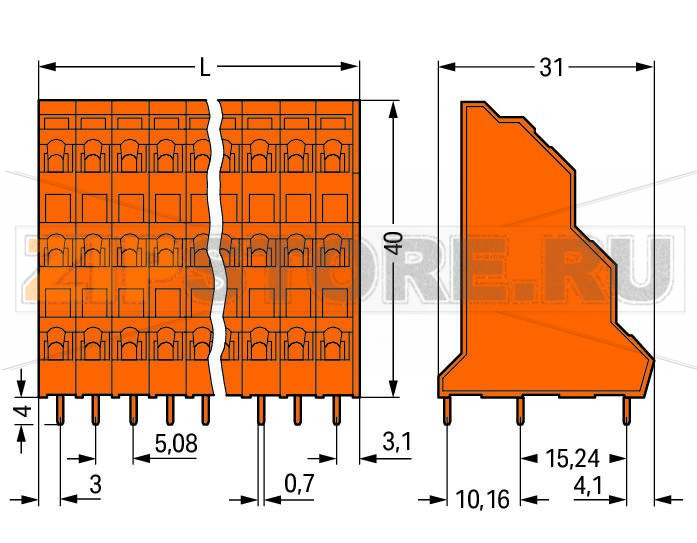

Геометрические данные

Шаг контактов	5,08 mm / 0.2 inch
Ширина	82,28 mm / 3.239 inch
Высота	44 mm / 1.732 inch
Высота от поверхности	40 mm / 1.575 inch
Длина	31 mm / 1.22 inch
Длина вывода под пайку	4 mm
Размер вывода под пайку	0,7 × 0,7 mm

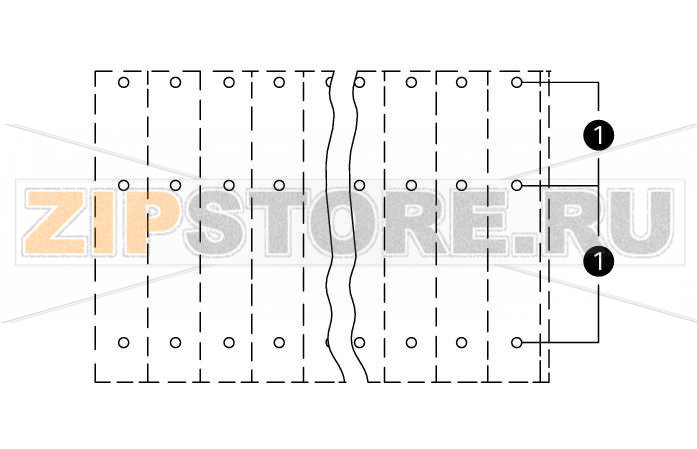

Диаметр отверстия (допуск)	1,3 (+0,1) mm

Контакт с печатной платой

Тип контакта с платой	THT
Расположение выводов	внутри клеммника, в ряд
Число выводов пайки на один потенциал	1

Материалы

Цвет	оранжевый
Группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал пружины зажима	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	лужёное
Пожарная нагрузка	0,953 MJ
Масса	66,2 g

Требования к окружающей среде

Температурный диапазон

-60 … +105 °C

Коммерческие данные

Группa продукта	4 (Printed Circuit)
Тип упаковки	BOX (коробка)
Страна происхождения	PL (Польша)
GTIN	4045454022334
Код ТН ВЭД	85369010000

Трехуровневая клемма на печатную плату Wago 737-316 предназначена для многоканальных устройств, где критичны плотность монтажа, удобство обслуживания и надежность контактного соединения. Конструкция с углом подведения проводника под 45° облегчает доступ к точкам подключения в тесных шкафах, а пружинная технология CAGE CLAMP обеспечивает стабильный контакт без обязательной повторной протяжки в течение срока службы. Возможность индивидуальной маркировки всех уровней и применение объединяющих перемычек упрощают распределение потенциалов и сервисное обслуживание в системах автоматизации, источниках питания и модульной электронике.

Клемма рассчитана на работу с одножильными и многожильными проводниками, совместима с наконечниками и обеспечивает корректный зажим при соблюдении рекомендованной длины снятия изоляции. Монтаж выполняется в сквозные отверстия печатной платы (THT), что дает механически прочное крепление и устойчивую тепловую связь в условиях вибраций и термоциклирования. Луженые контактные поверхности из электролитической меди и изоляция из полиамида с классом горючести UL 94 V0 поддерживают стабильные электрические параметры и пожаробезопасность узла. Оранжевое исполнение облегчает визуальную идентификацию уровня и ряда подключения в составе блока.

Возможные причины неисправностей

Перегрев из-за превышения допустимого тока или недостаточного сечения проводника, длительная работа при повышенной температуре.
Некачественная пайка выводов к плате (холодные пайки, трещины после термоциклов, избыточный флюс).
Механические повреждения корпуса или пружинного механизма при неправильном использовании инструмента, ударах, изгибах.
Коррозия контактов из-за конденсата, агрессивных сред или загрязнений, попавших в зону зажима.
Неверная подготовка проводника: слишком длинная/короткая зачистка, распушение жил, несоответствующий наконечник.

Как понять, что клемма вышла из строя

Повышенный нагрев, потемнение или запах перегрева в области подключения, следы оплавления изоляции.
Периодические обрывы или нестабильные показания цепи при вибрации, рост переходного сопротивления и падения напряжения.
Визуальные дефекты: трещины корпуса, деформация гнезд, окислы или налет на контактных поверхностях.
Плохая фиксация проводника: провод вынимается без инструмента либо не фиксируется после установки.
Выявленные дефекты пайки: матовые или кольцевые трещины вокруг выводов на плате.
