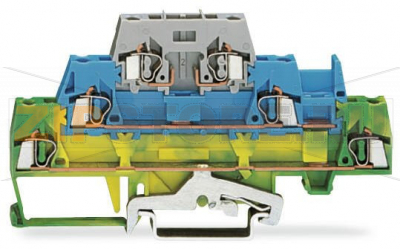

Трехуровневые клеммы; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм?; CAGE CLAMP®; 2,50 mm?; желто-зеленые/синие/серые Wago 280-510

Name: Трехуровневые клеммы; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм?; CAGE CLAMP®; 2,50 mm?; желто-зеленые/синие/серые Wago 280-510
Brand: Wago
SKU: 280-510

Каталожный номер 280-510

Трехуровневые клеммы; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм?; CAGE CLAMP®; 2,50 mm?; желто-зеленые/синие/серые Wago 280-510 - Трехуровневые клеммы; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм?; CAGE CLAMP®; 2,50 mm?; желто-зеленые/синие/серые Wago 280-510

Розничная цена

7 $ с НДС

array(34) { ["id"]=> string(6) "142413" ["product_id"]=> string(6) "205092" ["id_1c"]=> NULL ["sku"]=> string(7) "280-510" ["sort"]=> string(1) "1" ["name"]=> string(7) "280-510" ["image_id"]=> NULL ["price"]=> float(655) ["primary_price"]=> string(7) "6.89453" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(655) ["unconverted_price"]=> float(6.89) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(655) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 655 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание:
Оконцевание алюминиевых проводников
Клеммники WAGO со пружинными зажимами подходят для подключения одножильных алюминиевых проводников сечением до 4 мм² / 12 AWG при условии использования контактной пасты WAGO «Alu‑Plus».

Преимущества контактной пасты «Alu‑Plus»:

Автоматически разрушает оксидную плёнку при зажиме.
Предотвращает повторное окисление в зоне контакта.
Исключает гальваническую коррозию между алюминиевыми и медными проводниками (в одном клеммнике).
Обеспечивает долгосрочную защиту от коррозии.

При использовании клемм с технологией пружинного зажима CAGE CLAMP® алюминиевые проводники необходимо предварительно очистить лезвием, после чего сразу вставить в зажимы, заполненные пастой «Alu‑Plus». Дополнительно допускается нанести «Alu‑Plus» на всю поверхность алюминиевого проводника перед подключением.

Обратите внимание: номинальные токи следует корректировать с учётом меньшей проводимости алюминия:
2,5 мм² = 16 A
4 мм² = 22 A

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60947-7-1
Номинальное напряжение (III / 3)	400 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	20 A
Номинальный ток (2)	20 A
Примечание (номиналы)	Категория перенапряжения III / Степень загрязнения 3

Данные соединения

Технология соединения	CAGE CLAMP® (пружинный зажим)
Тип приведения в действие	Инструмент (отвёртка)
Материалы подключаемых проводников	Медь / Алюминий
Одножильные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Длина снятия изоляции	8 … 9 мм / 0.31 … 0.35 inch

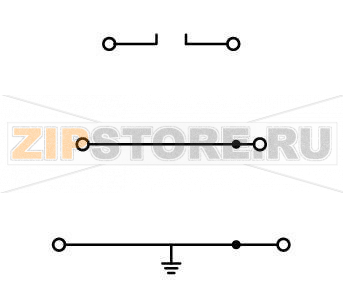

Общее число точек соединения	6
Общее число потенциалов	3
Количество уровней	3
Тип проводки	Фронтальное подключение
Примечание (поперечное сечение)	12 AWG: THHN, THWN

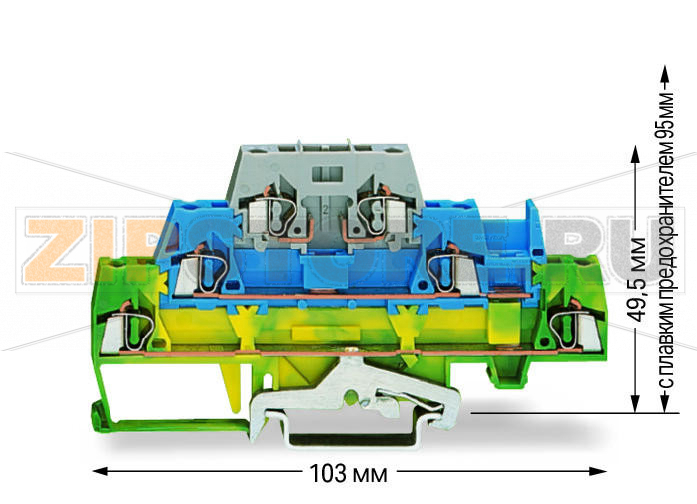

Геометрические данные

Ширина	5 мм / 0.197 inch
Высота от верхнего края DIN-рейки	49,5 мм / 1.949 inch
Длина	103 мм / 4.055 inch

Механические данные

Исполнение	Горизонтальное
Тип монтажа	DIN-рейка 35 мм
Маркировочный уровень	Без маркировочного уровня

Материалы

Цвет	жёлто‑зелёный / синий / серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,251 MJ
Масса	20,8 g

Коммерческие данные

Группа продукта	1 (клеммники на DIN-рейку)
Тип упаковки	BOX
Страна происхождения	CN (Китай)
GTIN	4050821293552
Код ТН ВЭД	85369010000

Трёхуровневые клеммы WAGO 280-510 предназначены для компактного и надежного распределения сигналов и питания на DIN‑рейках 35×15 и 35×7,5. Благодаря технологии пружинного зажима CAGE CLAMP® обеспечивается стабильный контакт без периодической подтяжки, высокая стойкость к вибрациям и быстрый монтаж без обжима кабельных наконечников (для тонких жил допускается применение наконечников по требованию проекта). Модель рассчитана на проводники до 2,5 мм² и доступна в цветах серый (фаза/сигналы), синий (нейтраль) и жёлто‑зелёный (PE), что упрощает визуальную идентификацию цепей.

Трёхуровневая конструкция позволяет на той же ширине 5 мм организовать три независимых потенциала с фронтальным подключением и общим числом шести точек соединения, что особенно востребовано в шкафах управления, ПЛК‑сигнализации, распределении датчиков/исполнительных устройств и в компактных стоечных решениях. Клеммы совместимы с типовыми аксессуарами серии: торцевыми пластинами, ограничителями, перемычками и маркировкой, что ускоряет сборку и обслуживание.

При подключении алюминиевых проводников следует использовать контактную пасту WAGO «Alu‑Plus» и соблюдать сниженные токовые нагрузки (2,5 мм² = 16 A; 4 мм² = 22 A). Для медных проводников номинальный ток составляет 20 A при напряжении до 400 V (категория перенапряжения III, степень загрязнения 3), импульсное напряжение — до 6 kV согласно IEC/EN 60947‑7‑1.

Причины возможных неисправностей

Перегрузка по току или длительное превышение допустимой мощности — перегрев контактной зоны, потеря упругости пружины, обугливание изоляции.
Неправильная подготовка проводника — чрезмерно длинная или короткая зачистка, надрез жил, загрязнения, отсутствие пасты при алюминии.
Коррозия контактной поверхности — воздействие влаги/агрессивных сред, смешивание Cu/Al без «Alu‑Plus».
Механические повреждения — деформация корпуса или пружины из-за неправильного инструмента или ударных нагрузок.
Неправильный выбор сечения — подключение проводников более 2,5 мм² или проводов с нестандартной изоляцией без проверки совместимости.

Как понять, что клемма вышла из строя

Следы перегрева: потемнение, оплавление или запах гари, изменившийся цвет изоляции.
Повышение температуры клеммы в работе относительно соседних (обнаруживается визуально или пирометром/ИК‑камерой).
Нестабильный контакт: просадка напряжения на клемме, нагрев при малых токах, периодические отказы цепи.
Ослабление зажима: провод «люфтит» в гнезде, самопроизвольное выпадение жилы.
Коррозия/окисление на видимой части контакта или жилы, следы влаги.
Механические трещины корпуса, сколы, повреждение приводного окна под инструмент.

Рекомендации по эксплуатации и уходу

Соблюдайте допустимые токи и сечения; подбирайте цвет/тип клемм по назначению цепи (PE, N, L/сигналы).
Зачищайте жилы на 8–9 мм, не допускайте надрезов; применяйте наконечники по стандартам проекта.
Для алюминия используйте «Alu‑Plus», предварительно очистив жилу лезвием, и монтируйте без задержек.
Применяйте только подходящий инструмент; не вставляйте посторонние предметы в приводной слот.
Периодически выполняйте визуальный осмотр, контроль температур и сопротивления контактов (точечный ИК‑контроль под нагрузкой).
Защищайте шкаф от конденсата и агрессивных сред; поддерживайте чистоту, избегайте попадания пыли и стружки в гнёзда.
Используйте оригинальные аксессуары (перемычки, торцевые пластины, ограничители) для механической стабильности и правильной коммутации.
При признаках перегрева или механическом повреждении заменяйте клемму; повторное использование перегретых клемм недопустимо.

WAGO 280‑510 — практичное решение для многоканальных подключений на ограниченном пространстве, обеспечивающее быстрое и безопасное монтажное соединение с длительным сроком службы при соблюдении регламентов монтажа и обслуживания.
