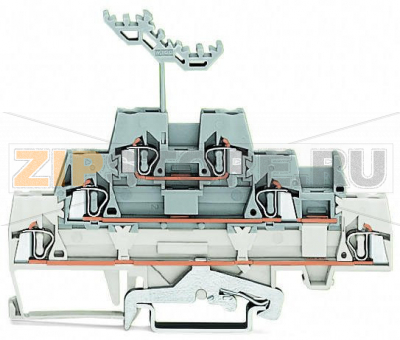

Трехуровневые клеммы; Экранированные / проходные / проходные клеммы; с нанесением маркировки; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; CAGE CLAMP®; 2,50 mm; белые/серые/серые Wago 280-548

Name: Трехуровневые клеммы; Экранированные / проходные / проходные клеммы; с нанесением маркировки; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; CAGE CLAMP®; 2,50 mm; белые/серые/серые Wago 280-548
Brand: Wago
SKU: 280-548

Каталожный номер 280-548

Трехуровневые клеммы; Экранированные / проходные / проходные клеммы; с нанесением маркировки; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; CAGE CLAMP®; 2,50 mm; белые/серые/серые Wago 280-548 Примечание:Terminating Aluminum ConductorsWAGO spring clamp terminal blocks are suitable for solid aluminum conductors up to 4 mm?/12 AWG if WAGO “Alu-Plus” Contact Paste is used for termination.“Alu-Plus” Contact Paste Advantages:Automatically destroys the oxide film during clamping.Prevents fresh oxidation at the clamping point.Prevents electrolytic corrosion between aluminum and copper conductors (in the same terminal block).Provides long-term protection against corrosion....

Розничная цена

6 $ с НДС

array(34) { ["id"]=> string(6) "142445" ["product_id"]=> string(6) "205124" ["id_1c"]=> NULL ["sku"]=> string(7) "280-548" ["sort"]=> string(1) "1" ["name"]=> string(7) "280-548" ["image_id"]=> NULL ["price"]=> float(596) ["primary_price"]=> string(8) "6.273496" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(596) ["unconverted_price"]=> float(6.27) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(596) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "40" ["min_zakaz"]=> string(2) "40" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 596 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание:

Подключение алюминиевых проводников

Пружинные клеммные блоки WAGO подходят для однопроволочных алюминиевых проводников сечением до 4 мм² / 12 AWG при условии использования контактной пасты WAGO «Alu‑Plus» для оконцевания.

Преимущества контактной пасты «Alu‑Plus»:

Автоматически разрушает оксидную плёнку в момент зажима.
Предотвращает повторное окисление в месте зажима.
Исключает электролитическую коррозию между алюминиевыми и медными проводниками (в одном клеммном блоке).
Обеспечивает долговременную защиту от коррозии.

При использовании клемм с пружинной технологией CAGE CLAMP® алюминиевые проводники необходимо предварительно зачистить лезвием, после чего немедленно вставить их в зажимные гнёзда, заполненные контактной пастой «Alu‑Plus».

Дополнительно допускается нанести «Alu‑Plus» по всей поверхности алюминиевого проводника перед оконцеванием.

Важно: номинальные токи должны быть скорректированы с учётом меньшей проводимости алюминия:

2,5 мм² = 16 A
4 мм² = 22 A

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60947-7-1
Номинальное напряжение (III / 3)	500 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	20 A
Примечание (номиналы)	Категория перенапряжения III / Степень загрязнения 3

Данные соединения

Технология соединения	CAGE CLAMP® (пружинный зажим)
Тип приведения в действие	Инструмент
Материалы подключаемых проводников	Медь Алюминий
Однопроволочные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Тонкие многопроволочные	0,08 … 2,5 мм² / 28 … 12 AWG
Длина снятия изоляции	8 … 9 мм / 0.31 … 0.35 inch
Общее число точек соединения	6
Общее число потенциалов	3
Количество уровней	3
Тип проводки	Фронтальное подключение
Примечание (поперечное сечение)	12 AWG: THHN, THWN

Геометрические данные

Ширина	5 мм / 0.197 inch
Высота от верхнего края DIN-рейки	76,5 мм / 3.012 inch
Длина	103 мм / 4.055 inch

Механические данные

Исполнение	Горизонтальное
Тип монтажа	DIN-рейка 35 мм
Маркировочный уровень	Центральная маркировка

Материалы

Цвет	белые/серые/серые
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,274 MJ
Вес	21,8 g

Коммерческие данные

Группа продукции	1 (клеммники на DIN-рейку)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454093167
Код ТН ВЭД	85369010000

Описание

Трёхуровневые клеммы WAGO 280‑548 — компактное решение для плотной коммутации сигналов и питания в распределительных шкафах. Конструкция с тремя уровнями экономит место на DIN‑рейке 35×15 и 35×7,5, а фронтальное подключение упрощает монтаж в стеснённых условиях. Пружинная технология CAGE CLAMP® обеспечивает стабильный контакт без обслуживания, устойчивый к вибрациям, температурным циклам и многократным переподключениям. Наличие центральной маркировки упорядочивает проводку и ускоряет обслуживание, а исполнение подходит для подключения как медных, так и алюминиевых проводников (с применением пасты WAGO «Alu‑Plus»).

WAGO 280‑548 применяется в промышленной автоматике, машиностроении, энергетике зданий и системах управления, где требуется надёжная коммутация в ограниченном пространстве. Точная геометрия корпуса из PA66 и продуманная внутренняя разводка способствуют стабильным электрическим параметрам и безопасным расстояниям утечки.

Причины возможных неисправностей

Превышение допустимой токовой нагрузки или длительный перегрев из‑за неправильного подбора сечения проводника.
Неверная подготовка проводника: слишком короткая или длинная зачистка, повреждение жил, «лужёные» концы многопроволочных проводов.
Подключение алюминия без контактной пасты «Alu‑Plus», приводящее к росту переходного сопротивления из‑за окисления.
Механические нагрузки на проводник (натяжение, вибрации без разгрузки), вырывание жил из зажима.
Попадание влаги, агрессивных сред или загрязнений в зону контакта, коррозия.
Повреждение пружинного механизма неправильным инструментом или грубым вмешательством.
Старение и термоокислительная деградация пластика при неблагоприятных условиях окружающей среды.

Как понять, что клемма вышла из строя

Локальный нагрев, потемнение или оплавление корпуса, запах перегрева.
Следы копоти, изменение цвета маркировки, деформация пластика.
Периодические обрывы сигнала, просадка напряжения или рост потерь на участке клеммы.
Ослабление зажима: провод легко вынимается, нет характерного усилия фиксации.
Видимые следы коррозии или налёта на проводнике/контакте, особенно при смешанном Cu/Al.
Трещины на корпусе, повреждения окна для инструмента, нарушение геометрии посадки на DIN‑рейке.

Рекомендации по эксплуатации и уходу

Соблюдайте правильную подготовку проводников: используйте подходящий инструмент, избегайте повреждения жил, соблюдайте рекомендованную длину зачистки.
Для алюминиевых проводников применяйте пасту WAGO «Alu‑Plus» и выполняйте подключение сразу после зачистки.
Для многопроволочных жил используйте наконечники‑гильзы; не применяйте лужение.
Не превышайте допустимые электрические нагрузки и температурные условия эксплуатации изделия.
Обеспечьте разгрузку натяжения и аккуратную укладку проводов, устанавливайте торцевые и разделительные элементы при необходимости.
Проводите регулярный визуальный контроль, при возможности — тепловизионный осмотр на работающем оборудовании.
Не используйте агрессивные чистящие средства; защищайте клеммы от влаги и пыли.
При признаках перегрева, ослабления контакта или механических повреждений замените клемму целиком; все работы выполняйте при снятом напряжении.

Соблюдение этих рекомендаций позволит обеспечить длительную и безопасную работу трёхуровневых клемм WAGO 280‑548 в составе электротехнических установок.
