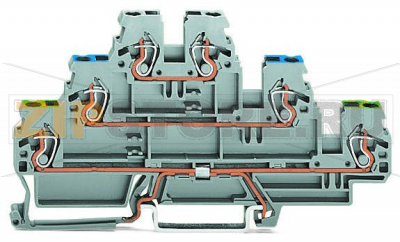

Трехуровневые клеммы; Клеммы с заземлением проводника / проходные / проходные клеммы; PE/N/L; без нанесения маркировки; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 870-567

Name: Трехуровневые клеммы; Клеммы с заземлением проводника / проходные / проходные клеммы; PE/N/L; без нанесения маркировки; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 870-567
Brand: Wago
SKU: 870-567

Каталожный номер 870-567

Трехуровневые клеммы; Клеммы с заземлением проводника / проходные / проходные клеммы; PE/N/L; без нанесения маркировки; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 870-567

Розничная цена

4 $ с НДС

array(34) { ["id"]=> string(6) "142418" ["product_id"]=> string(6) "205097" ["id_1c"]=> NULL ["sku"]=> string(7) "870-567" ["sort"]=> string(1) "1" ["name"]=> string(7) "870-567" ["image_id"]=> NULL ["price"]=> float(425) ["primary_price"]=> string(7) "4.47355" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(425) ["unconverted_price"]=> float(4.47) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(425) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 425 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Информация по безопасности 1:
Макс. диаметр изоляции: 4,4 мм

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60947-7-1
Номинальное напряжение (III / 3)	500 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	24 A
Примечание (номиналы)	Категория перенапряжения III / Степень загрязнения 3

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	Инструмент
Допустимые материалы проводников	Медь
Размеры одножильных проводников	0,08 … 2,5 мм² / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 4 мм² / 28 … 12 AWG
Длина снятия изоляции	6 … 7 мм / 0,24 … 0,28 дюйма
Общее число точек соединения	6
Общее число потенциалов	3
Количество уровней	3
Тип проводки	Фронтальное подключение

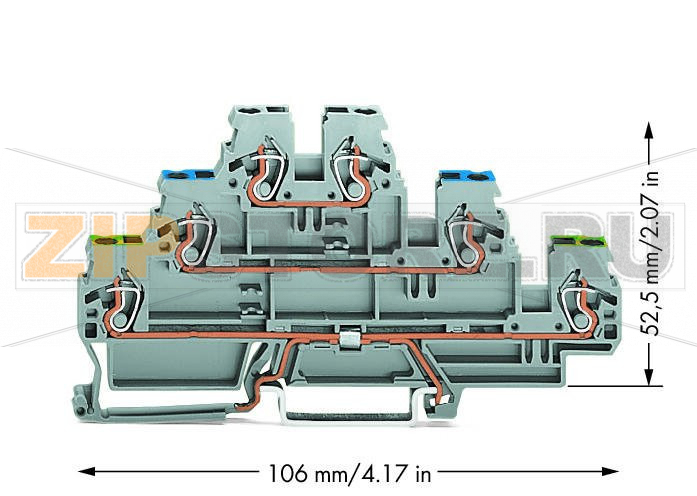

Геометрические данные

Ширина	5 мм / 0,197 дюйма
Высота от верхнего края DIN-рейки	52,5 мм / 2,067 дюйма
Длина	106 мм / 4,173 дюйма

Механические данные

Исполнение	Горизонтальное
Тип монтажа	DIN-рейка 35 мм

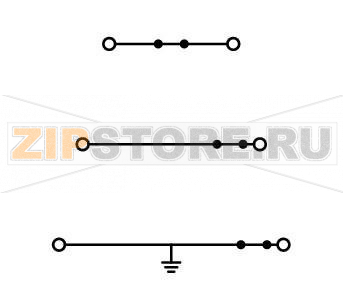

Маркировка потенциалов	PE/N/L
Маркировочный уровень	Боковая маркировка

Материалы

Цвет	Серый
Пожарная нагрузка	0,275 MJ
Вес	19 g

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	Германия
GTIN	4045454129095
Код ТН ВЭД	85369010000

Трехуровневые клеммы WAGO 870-567 предназначены для компактного распределения фаз PE/N/L в щитах и шкафах управления. Конструкция с тремя уровнями экономит место на рейке и упрощает логичную коммутацию цепей. Применение пружинной технологии CAGE CLAMP обеспечивает стабильный контакт при вибрациях и перепадах температуры, снижая требования к обслуживанию по сравнению с винтовыми решениями. Клемма устанавливается на DIN-рейки 35×7,5 и 35×15, поставляется без нанесения надписей, но имеет боковой уровень для маркировки. Рекомендуется для медных проводников с наконечниками или без них при соблюдении правил разделки.

Типичные причины отказов связаны с нарушением правил монтажа и эксплуатации: неправильная длина снятия изоляции, использование проводников вне допустимого диапазона или из неподходящего материала (например, алюминия), загрязнение контактной зоны абразивной пылью или агрессивными средами, термическая перегрузка из‑за превышения рабочих токов, а также механическое повреждение корпуса или пружинного механизма вследствие применения неподходящего инструмента. Возможны проблемы при некачественном заземлении DIN-рейки для PE-цепей или при ослаблении фиксации клеммы на рейке в условиях сильной вибрации.

Признаками того, что клемма WAGO 870-567 вышла из строя или требует замены, являются локальный нагрев и потемнение пластика, запах перегрева, следы копоти и подгорания на токоведущих частях, увеличение падения напряжения на соединении, периодические обрывы цепи при вибрации, выпадение или лёгкое выскальзывание проводника при тяговой проверке, трещины корпуса или деформация защёлки на рейку, ослабление упругости пружины (проводник не фиксируется после штатного ввода).

Рекомендации по уходу и эксплуатации включают регулярный визуальный осмотр и контроль нагрева (при необходимости — тепловизором), проверку удержания проводников лёгкой тяговой нагрузкой, соблюдение указанной длины разделки и диаметра изоляции, применение только медных проводников и корректно обжатых наконечников. Важно поддерживать чистоту внутри шкафа, избегать попадания агрессивных химикатов и конденсата, обеспечивать достаточную вентиляцию и правильную укладку проводов без излишнего натяжения. Монтаж и демонтаж выполнять подходящим инструментом, не допуская повреждения пружинного механизма. При обнаружении следов перегрева, трещин или ослабления фиксации клемму следует немедленно заменить. Для PE-цепей необходимо обеспечить надёжный контакт DIN-рейки с шиной заземления и использовать концевые упоры для предотвращения смещения блока клемм.
