Главная→ Электротехника промышленная → Wago → Электрические соединения → Клеммы для монтажа на DIN-рейку → Трехуровневые клеммы; Клеммы с заземлением проводника / проходные / проходные клеммы; PE/N/L; без нанесения маркировки; подходят для исполнений Ex e II; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2002-3217

Трехуровневые клеммы; Клеммы с заземлением проводника / проходные / проходные клеммы; PE/N/L; без нанесения маркировки; подходят для исполнений Ex e II; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2002-3217

Name: Трехуровневые клеммы; Клеммы с заземлением проводника / проходные / проходные клеммы; PE/N/L; без нанесения маркировки; подходят для исполнений Ex e II; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2002-3217
Brand: Wago
SKU: 2002-3217

Каталожный номер 2002-3217

Трехуровневые клеммы; Клеммы с заземлением проводника / проходные / проходные клеммы; PE/N/L; без нанесения маркировки; подходят для исполнений Ex e II; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2002-3217

Розничная цена

4 $ с НДС

array(34) { ["id"]=> string(6) "142419" ["product_id"]=> string(6) "205098" ["id_1c"]=> NULL ["sku"]=> string(9) "2002-3217" ["sort"]=> string(1) "1" ["name"]=> string(9) "2002-3217" ["image_id"]=> NULL ["price"]=> float(356) ["primary_price"]=> string(8) "3.747256" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(356) ["unconverted_price"]=> float(3.74) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(356) ["original_compare_price"]=> float(0) ["features"]=> array(6) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1148 (10) { ["id":"shopDimensionValue":private]=> string(4) "2783" ["value":"shopDimensionValue":private]=> string(4) "93.3" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(6) "0.0933" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1151 (10) { ["id":"shopDimensionValue":private]=> string(4) "1551" ["value":"shopDimensionValue":private]=> string(3) "5.2" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "5.2" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 356 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60947-7-1
Номинальное напряжение (кат. перенапряжения III / степень загрязнения 3)	500 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	24 A
Номинальный ток (2)	28 A
Примечание к номиналам	III / 3 — категория перенапряжения III / степень загрязнения 3

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (группа применения B)	300 V
Номинальный ток UL (группа применения B)	20 A
Номинальное напряжение UL (группа применения C)	300 V
Номинальный ток UL (группа применения C)	20 A
Номинальное напряжение UL (группа применения D)	600 V
Номинальный ток UL (группа применения D)	5 A

Сертификация по CSA

Номинальное напряжение CSA (группа применения B)	600 V
Номинальный ток CSA (группа применения B)	20 A
Номинальное напряжение CSA (группа применения C)	600 V
Номинальный ток CSA (группа применения C)	20 A

Взрывозащита

Номинальное напряжение EN (Ex e II)	440 V
Номинальный ток (Ex e II)	19 A
Номинальный ток (Ex e II) с перемычкой	17 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Число точек подключения (на тип соединения)	3
Тип срабатывания	Нажимное подключение (push-in), при необходимости — с инструментом
Материал проводника	Медь
Номинальное сечение	2,5 mm²
Сечение одножильных проводников	0,25 … 4 mm² / 22 … 12 AWG
Одножильные, прямое подключение (вставка)	0,75 … 4 mm² / 18 … 12 AWG
Гибкие многопроволочные проводники	0,25 … 4 mm² / 22 … 12 AWG
Гибкие с изолированным наконечником	1 … 2,5 mm² / 18 … 14 AWG
Мин. сечение для гибких с изолированным наконечником при вставке	1 … 2,5 mm² / 18 … 14 AWG
Длина зачистки	10 … 12 mm / 0.39 … 0.47 inch
Число точек подключения	3
Общее число точек подключения	6

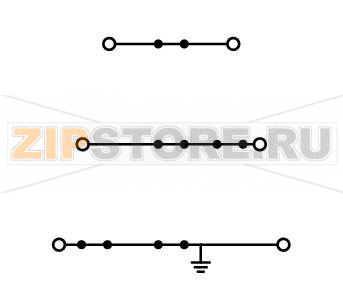

Общее число потенциалов	3
Количество уровней	3
Тип разводки	Фронтальное подключение
Примечание (сечение проводника)	В зависимости от характеристик проводника возможна вставка проводника меньшего сечения через push-in подключение.

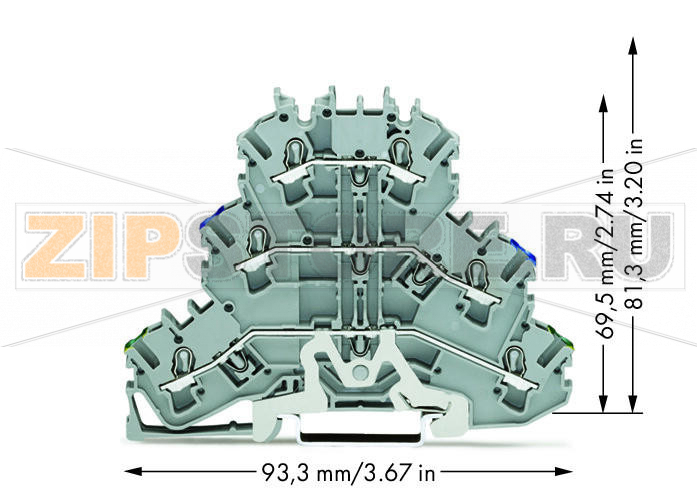

Геометрические данные

Ширина	5,2 mm / 0.205 inch
Высота от верхней кромки DIN-рейки	69,5 mm / 2.736 inch
Длина	93,3 mm / 3.673 inch

Механические данные

Исполнение	Горизонтальное
Тип монтажа	DIN-рейка 35 мм
Маркировка потенциалов	PE/N/L
Уровень маркировки	Центральная/боковая маркировка

Материалы

Цвет	Серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,306 MJ
Масса	19,7 g

Коммерческие данные

Группа продукции	22 (TOPJOB S)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4044918691208
Код ТН ВЭД	85369010000

Описание

Трехуровневая клемма Wago 2002-3217 предназначена для компактного и упорядоченного подключения фазного, нулевого и защитного проводников в щитах управления и распределительных устройствах. Конструкция с тремя уровнями экономит место на DIN-рейке, а технология Push-in CAGE CLAMP обеспечивает быстрое и надежное подключение без предварительной подготовки одножильных проводов и с минимальными усилиями для многопроволочных проводников. Клемма поддерживает стандартную маркировку PE/N/L на доступных полях, поставляется без нанесенной индивидуальной печатной маркировки и совместима с DIN-рейками 35×15 и 35×7,5.

Изоляционная основа из полиамида PA66 устойчива к механическим и температурным воздействиям, а соответствие требованиям повышенной надежности по IEC/EN и допуски UL/CSA позволяют применять изделие в международных проектах. Клемма подходит для установок с видом взрывозащиты Ex e II (повышенная надежность), что важно для объектов с потенциально взрывоопасной средой при условии соблюдения правил монтажа и подбора сечений проводников и защитной аппаратуры.

Wago 2002-3217 применяют в распределительных щитах зданий, на машинах и в автоматизированных линиях, для групп освещения и питания, в цепях управления и сигнализации. С фронтальным вводом проводников удобна укладка жгутов в стесненных шкафах, а расходная оснастка (маркировки, перемычки, торцевые пластинки) упрощает конфигурацию клеммных рядов и дальнейшее обслуживание.

Причины отказов

Механические повреждения корпуса или пружинного контакта вследствие перегиба, ударов, неправильной установки на DIN-рейку.
Перегрев из-за длительной работы с током выше допустимого, плохого качества обжима наконечников или недостаточной затяжки соседних соединений, вызывающих повышенное переходное сопротивление.
Коррозия контактной зоны при попадании влаги, агрессивных сред, а также при использовании неподходящих материалов проводников.
Нарушение изоляции из-за перегрева, старения материала, воздействия УФ или химических веществ.
Неправильный выбор сечения проводника, несоответствие типу наконечника, слишком короткая/длинная зачистка.

Признаки неисправности

Локальный нагрев клеммы, потемнение или запах перегрева.
Люфт проводника в гнезде, нестабильный контакт, прерывания в цепи при вибрации.
Визуальные дефекты: трещины корпуса, оплавления, деформация пружины, следы коррозии.
Рост падения напряжения на соединении по сравнению с аналогичными точками линии.
Срабатывание защитных устройств без видимых причин в результате плохого контакта.

Рекомендации по эксплуатации и уходу

Выбирайте сечение проводника и наконечники в соответствии с допустимыми диапазонами и типом подключения. Соблюдайте требуемую длину зачистки.
При монтаже следите за полной посадкой на DIN-рейку, не допускайте перекосов и избыточных усилий.
Используйте чистые медные проводники; для гибких — качественные наконечники, обжатые калиброванным инструментом.
Периодически проверяйте соединения на нагрев и отсутствие люфтов, подтягивайте соседние винтовые элементы в шкафу согласно регламенту обслуживания.
Защищайте сборку от влаги, пыли и агрессивных сред; соблюдайте температурные и климатические условия эксплуатации.
В средах с требованиями Ex e II строго следуйте проектной документации и правилам прокладки, заземления и выбора защитных аппаратов.
При обнаружении следов перегрева или повреждений замените клемму; повторное использование деформированных элементов недопустимо.

Применение Wago 2002-3217 позволяет оптимизировать пространство в шкафу, ускорить монтаж и повысить надежность соединений благодаря пружинной технологии зажима и удобной организации потенциалов PE/N/L. Соблюдение указаний по установке и обслуживанию обеспечит длительный ресурс и стабильную работу электрических цепей.

Характеристики

Производитель	Wago
Заказ кратно	1
Минимальный заказ	1
Вес	0 кг
Длина	93.3 мм
Ширина	5.2 м
