Номиналы согласно IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60947-7-1 |
| Номинальное напряжение (III / 3) | 500 В |
| Номинальное импульсное напряжение (III / 3) | 6 кВ |
| Номинальный ток | 24 А |
| Номинальный ток (2) | 28 А |
| Примечание (номиналы) | Категория перенапряжения III / степень загрязнения 3 |
| Стандарт | UL 1059 |
| Номинальное напряжение UL (Use Group B) | 300 В |
| Номинальный ток UL (Use Group B) | 20 А |
| Номинальное напряжение UL (Use Group C) | 300 В |
| Номинальный ток UL (Use Group C) | 20 А |
| Номинальное напряжение UL (Use Group D) | 600 В |
| Номинальный ток UL (Use Group D) | 5 А |
| Номинальное напряжение CSA (Use Group B) | 600 В |
| Номинальный ток CSA (Use Group B) | 20 А |
| Номинальное напряжение CSA (Use Group C) | 600 В |
| Номинальный ток CSA (Use Group C) | 20 А |
| Номинальное напряжение EN (Ex e II) | 440 В |
| Номинальный ток (Ex e II) | 19 А |
| Номинальный ток (Ex e II) с перемычкой | 17 А |
| Технология соединения | Push-in CAGE CLAMP® |
| Число точек соединения (тип соединения) | 3 |
| Тип приведения в действие | Push-in Инструмент для обслуживания |
| Материалы проводников | Медь |
| Номинальное сечение проводника | 2,5 мм² |
| Размеры одножильных проводников | 0,25 … 4 мм² / 22 … 12 AWG |
| Одножильные, подключаемые напрямую | 0,75 … 4 мм² / 18 … 12 AWG |
| Гибкие многожильные проводники | 0,25 … 4 мм² / 22 … 12 AWG |
| Многожильные с изолированным наконечником | 1 … 2,5 мм² / 18 … 14 AWG |
| Мин. многожильные с изолированным наконечником (вставка) | 1 … 2,5 мм² / 18 … 14 AWG |
| Длина снятия изоляции | 10 … 12 мм / 0.39 … 0.47 inch |
| Number of connection points | 3 |
| Общее число точек соединения | 6 |
| Общее число потенциалов | 3 |
| Количество уровней | 3 |
| Тип проводки | Фронтальное подключение |
| Примечание (сечение проводника) | В зависимости от типа проводника допускается подключение проводника меньшего сечения методом push-in. |
| Ширина | 5,2 мм / 0.205 inch |
| Высота от верхнего края DIN-рейки | 69,5 мм / 2.736 inch |
| Длина | 93,3 мм / 3.673 inch |
| Исполнение | Горизонтальное |
| Тип монтажа | DIN-рейка 35 мм |

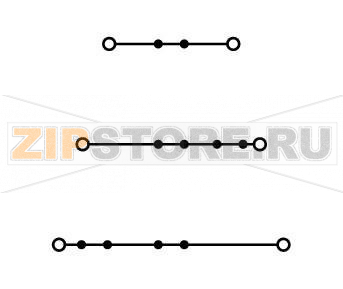

| Маркировка потенциала | L/L/L |
| Маркировочный уровень | Центральная / боковая маркировка |
| Цвет | Серый |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,316 МДж |
| Вес | 16,8 г |
| Группа продукта | 22 (TOPJOB S) |
| Тип упаковки | BOX |
| Страна происхождения | DE (Германия) |
| GTIN | 4044918691185 |
| Код ТН ВЭД | 85369010000 |
Трехуровневые проходные клеммы WAGO 2002-3201 предназначены для компактного распределения трёх фаз в шкафах управления. Конструкция с тремя уровнями и фронтальной разводкой экономит место на DIN-рейке 35 мм, упрощает группировку цепей и обеспечивает наглядную маркировку L/L/L. Технология Push-in CAGE CLAMP исключает необходимость периодической протяжки, ускоряет монтаж и гарантирует стабильный контакт при вибрациях и температурных колебаниях. Клеммы подходят для применения в установках с повышенной надежностью, в том числе в исполнениях Ex e II, и совместимы с системной оснасткой TOPJOB S: перемычки, разделительные и торцевые пластины, держатели маркировки.
Области применения включают распределение питания трёхфазных нагрузок, подключение датчиков и исполнительных механизмов в машиностроении, энергетике и автоматизации зданий. Центральная или боковая маркировка облегчает эксплуатацию и обслуживание, а единая геометрия аксессуаров упрощает стандартизацию проектов. Соответствие требованиям IEC/EN и североамериканских стандартов подтверждает возможность использования в международных проектах.
Типовые причины отказов клеммной колодки связаны с нарушением правил монтажа и эксплуатации: недостаточная или чрезмерная длина снятия изоляции, применение неподходящих наконечников и гильз, попадание проволочек мимо контактной зоны, использование проводников, не соответствующих требованиям по материалу и классу гибкости. К отказам также ведут перегрев из‑за превышения токовой нагрузки или переходного сопротивления при неполном вводе проводника, неправильная установка перемычек и нарушение зазоров. Отрицательно влияют агрессивные среды, конденсат и загрязнения, а также механические повреждения корпуса и защёлки при демонтаже с DIN‑рейки.
Признаками неисправности являются локальный нагрев и потемнение корпуса, запах перегрева, следы оплавления возле вводов или перемычек, ослабленное удержание проводника при лёгком натяжении, периодические пропадания цепи, падение напряжения на клемме выше нормы, растрескивание полиамида, люфт или заедание нажимной площадки. Визуальный осмотр в сочетании с тепловизионным контролем под нагрузкой помогает выявить проблемные места на ранней стадии.
Перед монтажом проверяйте соответствие проводников по материалу (медь), классу гибкости и сечению; соблюдайте рекомендуемую длину зачистки и используйте подходящие изолированные наконечники для многопроволочных жил. Вставляйте проводник до упора, контролируйте фиксацию лёгким натяжением. Содержите клеммы и DIN‑рейку в чистоте, избегайте попадания масел и агрессивных растворителей; допускается сухая протирка. Периодически проверяйте состояние перемычек и маркировки, в зонах вибраций проводите регламентные осмотры. В потенциально взрывоопасных установках соблюдайте дистанции и используйте разделительные элементы согласно проекту.
Все работы выполняйте при снятом напряжении. Для демонтажа/обслуживания используйте штатный инструмент для нажатия на площадку пружины, не применяйте острые предметы. При замене фиксируйте и маркируйте провода, соблюдайте последовательность фаз L/L/L. После монтажа выполните визуальный и механический контроль посадки проводников и аксессуаров, затем проведите пробный пуск с проверкой температуры контактов.
Применение WAGO 2002-3201 позволяет сократить габариты распределительных узлов и повысить надежность соединений за счёт пружинной технологии Push-in CAGE CLAMP и совместимости с широкой линейкой аксессуаров системы TOPJOB S.
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
| Длина | 93.3 мм |
| Ширина | 5.2 м |
