Электрические данные
Ratings per IEC/EN 60664-1
| Номиналы согласно 1 | IEC/EN 60947-7-1 |
| Номинальное напряжение (III / 3) | 500 V |
| Номинальное импульсное напряжение (III / 3) | 6 kV |
| Номинальный ток | 24 A |
| Номинальный ток (2) | 28 A |
| Legend (ratings) | (III / 3) ? Overvoltage category III / Pollution degree 3 |
Approvals per UL 1059
| Approvals per | UL 1059 |
| Rated voltage UL (Use Group B) | 300 V |
| Rated current UL (Use Group B) | 20 A |
| Rated voltage UL (Use Group C) | 300 V |
| Rated current UL (Use Group C) | 20 A |
| Rated voltage UL (Use Group D) | 600 V |
| Rated current UL (Use Group D) | 5 A |
Approvals per CSA
| Rated voltage CSA (Use Group B) | 600 V |
| Rated current CSA (Use Group B) | 20 A |
| Rated voltage CSA (Use Group C) | 600 V |
| Rated current CSA (Use Group C) | 20 A |
Ex information
| Номинальное напряжение EN (Ex e II) | 440 V |
| Номинальный ток (Ex e II) | 19 A |
| Номинальный ток (Ex e II) с перемычкой | 17 A |
Данные соединения
| Технология соединения | Push-in CAGE CLAMP® |
| Number of connection points (connection type) | 3 |
| Actuation type | Push-in Operating tool |
| Connectable conductor materials | Copper |
| Номинальное поперечное сечение | 2,5 mm? |
| Размеры одножильных проводников | 0,25 … 4 mm? / 22 … 12 AWG |
| одножильные, подсоединяются напрямую | 0,75 … 4 mm? / 18 … 12 AWG |
| Тонкие многожильные проводники | 0,25 … 4 mm? / 22 … 12 AWG |
| многожильные проводники с изолированным наконечником | 1 … 2,5 mm? / 18 … 14 AWG |
| мин. многожильные, с изолированным наконечником, подключение путем вставки | 1 … 2,5 mm? / 18 … 14 AWG |
| Длина снятия изоляции | 10 … 12 mm / 0.39 … 0.47 inch |
| Number of connection points | 3 |
| Общее число точек соединения | 6 |

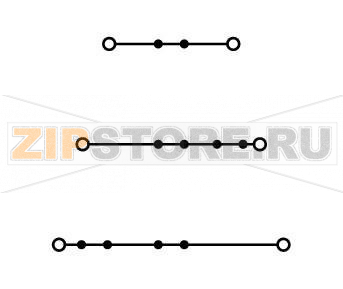

| Общее число потенциалов | 3 |
| Количество уровней | 3 |
| Тип проводки | С фронтальным подключением |
| Примечание (поперечное сечение проводника) | Depending on the conductor characteristic, a conductor with a smaller cross-section can also be inserted via push-in termination. |

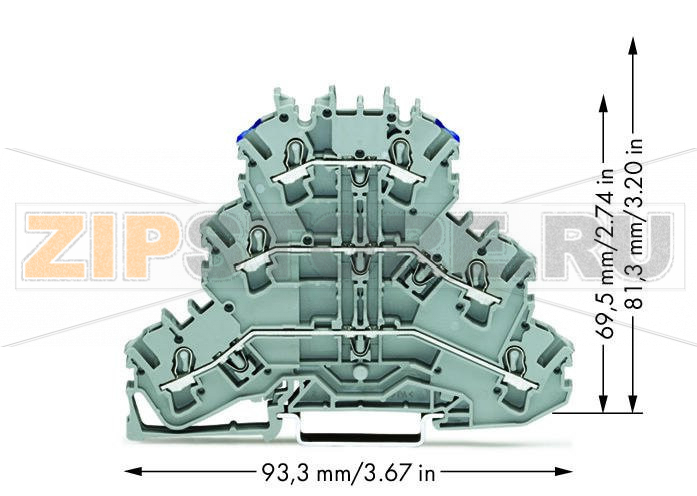

Geometrical Data
| Ширина | 5,2 mm / 0.205 inch |
| Высота от верхнего края DIN-рейки | 69,5 mm / 2.736 inch |
| Длина | 93,3 mm / 3.673 inch |
Механические данные
| Исполнение | горизонтально |
| Тип монтажа | DIN-рейка 35 мм |
| Potential marking | L/L/N |
| Маркировочный уровень | Центральная/боковая маркировка |
Material Data
| Цвет | серые |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,316 MJ |
| Вес | 16,8 g |
Коммерческие данные
| Product Group | 22 (TOPJOB S) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4044918691192 |
| Customs tariff number | 85369010000 |
| Заказ кратно | 50 |
| Минимальный заказ | 50 |
| Производитель | Wago |
| Вес | 0 кг |
