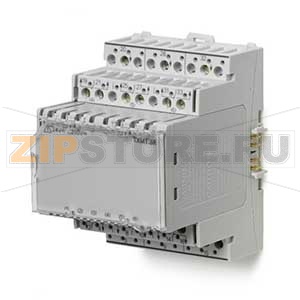

Модуль 6 релейных выходов Siemens TXM1.6R

Описание товара

Модуль релейных выходов Siemens TXM1.6R предназначен для коммутации исполнительных устройств в системах автоматизации зданий. Используется в составе линейки TX-I/O в проектах HVAC и диспетчеризации: вентиляция, насосы, клапаны, заслонки, отопительные контуры, освещение и прочие нагрузки. Компактное исполнение для щитового монтажа, удобные съемные клеммы и индикация состояния каналов упрощают обслуживание и сокращают время простоя. Наличие ручного управления по каналам (режимы ручной/авто, переключение состояния при наладке) позволяет быстро проверять работоспособность без вмешательства в логику контроллера.

Назначение и особенности эксплуатации

Siemens TXM1.6R обеспечивает надежное размыкание и замыкание электрических цепей, отделяя цепи управления от силовой части. Модуль применяют в новых и существующих системах, когда требуется гибкая дискретная коммутация и понятная диагностика на месте. Корпус рассчитан на установку в шкафах с DIN-рейкой; маркировка клемм и светодиодная индикация упрощают поиск неисправностей и регламентные работы.

Области применения

• Коммутация вентиляторов, насосов, исполнительных механизмов клапанов и заслонок.
• Управление секциями отопления/охлаждения, электромагнитными клапанами, тепловыми реле.
• Включение групп освещения и розеточных линий через промежуточные контакторы.
• Модернизация существующих шкафов автоматизации с выводом управляющих сигналов на релейные цепи.

Как понять, что модуль или отдельный канал вышел из строя

• Нагрузка не включается или не отключается при корректной команде контроллера.
• Светодиод канала не меняет состояние, отсутствует щелчок реле при переключении, либо реле «залипает».
• В ручном режиме на TXM1.6R состояние канала не изменяется, несмотря на переключение рычажка.
• Наблюдаются самопроизвольные срабатывания без команд, перегрев корпуса, запах гари, видимые следы потемнения.
• Срабатывание защит автоматов/предохранителей при подключении нагрузки к конкретному каналу.

Типичные причины поломок

• Превышение допустимого тока/напряжения нагрузки, длительная перегрузка контактов.
• Коммутация индуктивных нагрузок (катушки, двигатели) без демпфирующих цепочек, что ведет к дугообразованию и привариванию контактов.
• Короткие замыкания, неправильное подключение проводников, смешение цепей SELV и силовых.
• Скачки напряжения, удар молнии, отсутствие сетевой и импульсной защиты.
• Чрезмерная температура в шкафу, вибрации, пыль, влага и конденсат.
• Механическое повреждение рычажков ручного управления и клемм при обслуживании.

Быстрая проверка и диагностика

• Обесточьте шкаф, визуально проверьте клеммы и качество затяжки, отсутствие следов перегрева.
• Проверьте напряжение питания модуля и правильность распиновки согласно проекту.
• Включите ручной режим на нужном канале и оцените реакцию нагрузки и индикацию.
• Отключите нагрузку и омметром проверьте изменение состояния контакта реле при переключении.
• Поменяйте нагрузку местами с заведомо рабочим каналом для локализации неисправности.
• Просмотрите сообщения контроллера/АСУ ТП: ошибки модуля, обрывы, перегрузки каналов.

Рекомендации по уходу и продлению срока службы

• Периодически очищайте модуль от пыли сухим сжатым воздухом, поддерживайте вентиляцию шкафа.
• Проверяйте и подтягивайте клеммные соединения по регламенту, исключайте нагрев от плохого контакта.
• Для индуктивных нагрузок применяйте RC-цепочки, варисторы или диоды (в зависимости от типа цепи) и используйте промежуточные контакторы для тяжелых пусков.
• Соблюдайте разделение слаботочных и силовых проводов, экранирование по проекту, устанавливайте защиту от перенапряжений.
• Не превышайте допустимые параметры нагрузок; при сомнениях перераспределите каналы или внесите изменения в схему.
• Соблюдайте климатические условия эксплуатации и хранения, защищайте от влаги и конденсата.
• Ведите журнал обслуживания, фиксируйте количество коммутаций критичных каналов и планируйте профилактическую замену.

Монтаж и замена

• Перед работами полностью обесточьте шкаф и зафиксируйте состояние проводок (фото/маркировка).
• Снимайте и устанавливайте Siemens TXM1.6R без усилий, соблюдая направляющие и фиксацию на рейке.
• После монтажа выполните поэтапный пуск: проверка ручного режима, затем проверка сценариев из контроллера под нагрузкой.
• При повторяющихся отказах анализируйте схему нагрузки и условия эксплуатации, а не только заменяйте модуль.

Корректный подбор схемы коммутации, соблюдение регламента обслуживания и использование защитных устройств позволяют раскрыть ресурс релейных каналов TXM1.6R и поддерживать стабильную работу системы на протяжении всего жизненного цикла.
