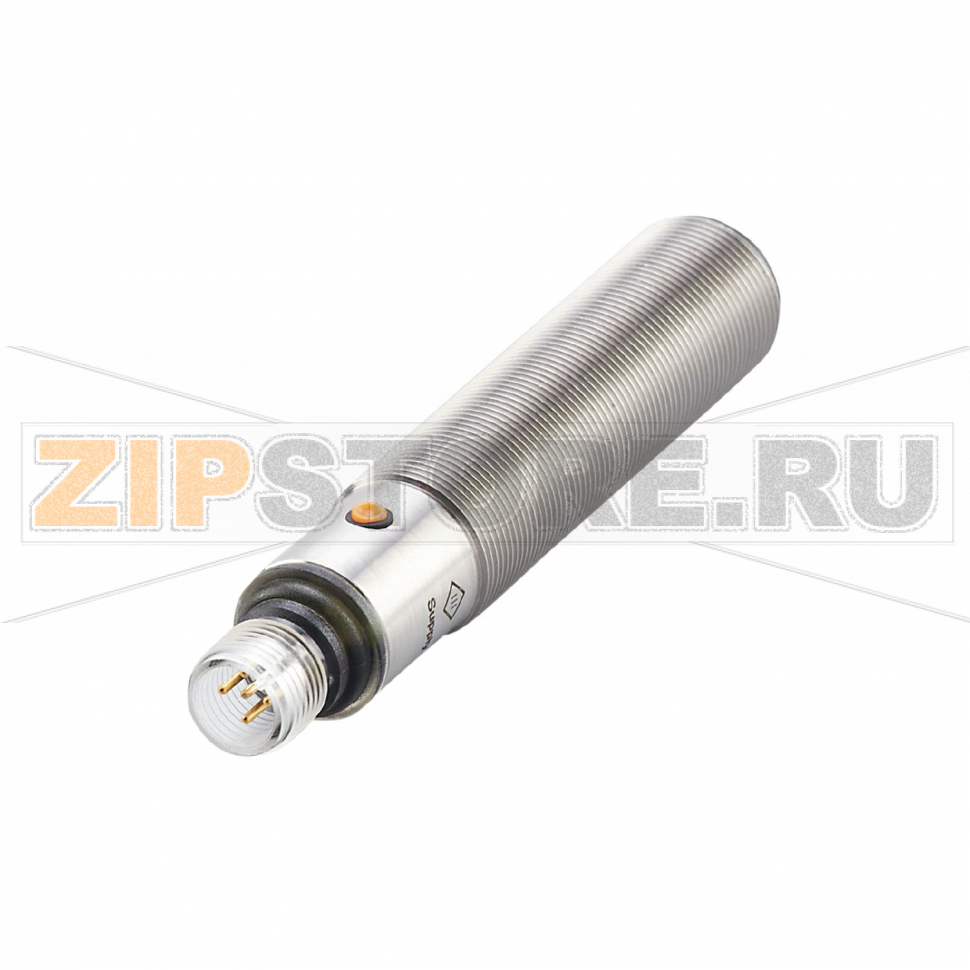

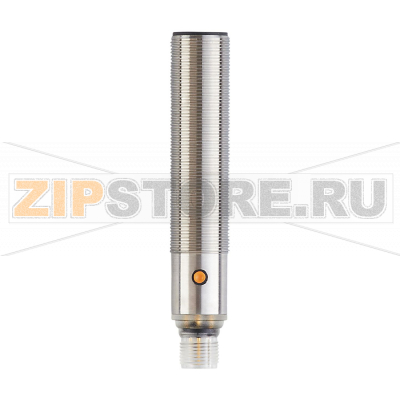

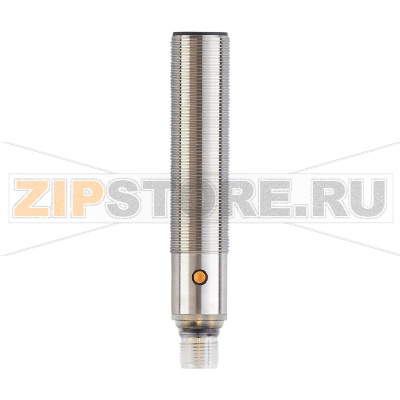

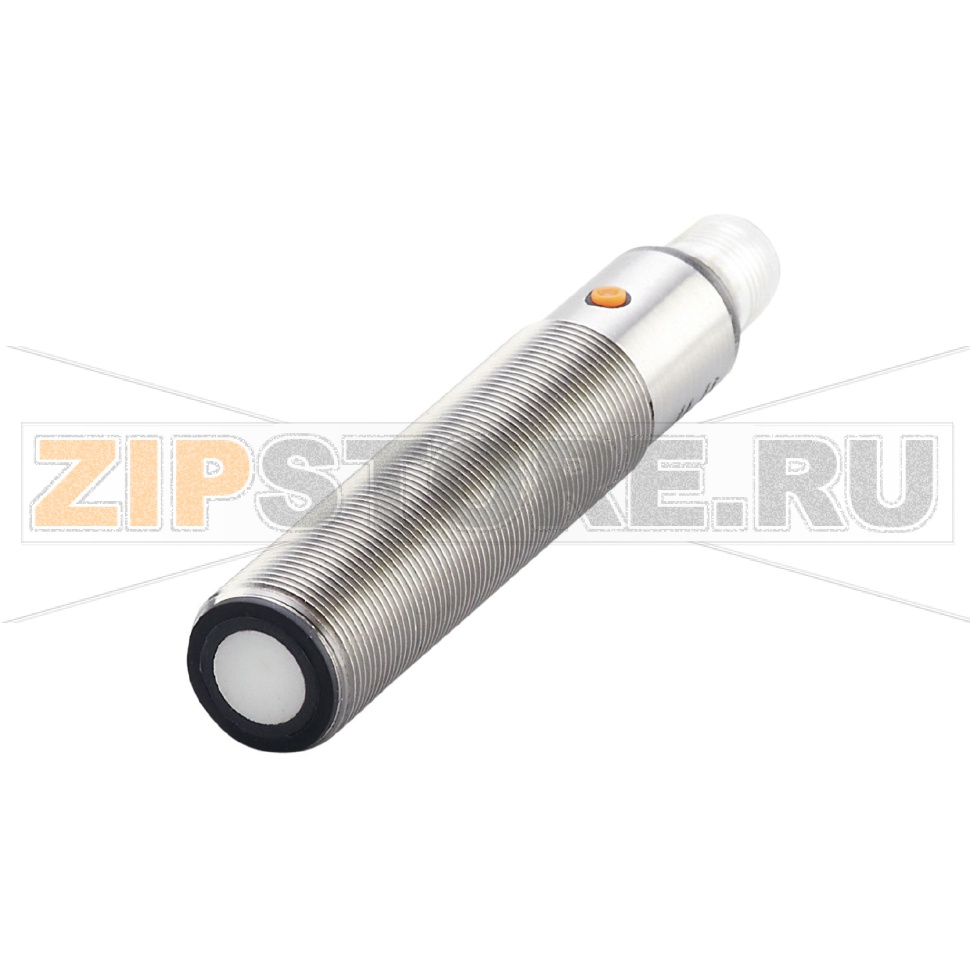

Датчик ультразвуковой IFM UGR501

Описание товара

• ультразвуковой рефлекторный датчик
• M18 x 1 / L = 97,5 mm
• Диапазон срабатывания — мишень: 200 x 200 mm
• нормально открытый / нормально закрытый (параметризуемый)
• DC PNP
• M12 разъем
• IP 67
• Температура окружающей среды: -20...70 °C

Датчик ультразвуковой IFM UGR501 (каталожный номер UGA02200EOKG/IO-LINK/US) предназначен для надежного бесконтактного обнаружения объектов и контроля наличия/уровня в условиях, где оптические решения работают нестабильно. Рефлекторный принцип предполагает работу по отражателю: объект фиксируется при перекрытии акустического пути, что обеспечивает уверенное срабатывание на прозрачные, блестящие и разноцветные материалы, а также в запыленных зонах.

Наличие интерфейса IO-Link упрощает ввод в эксплуатацию и сервис. Через мастер IO-Link доступны параметрирование логики и порогов, настройка фильтров помех, а также чтение диагностических данных — качества эхо-сигнала, счетчиков срабатываний и служебных событий. Это позволяет быстро адаптировать IFM UGR501 к конкретному процессу, сократить время на замену датчика и повысить предсказуемость обслуживания.

Назначение и применение

UGR501 применяют на конвейерах и линиях упаковки, при контроле наличия заготовок, бутылок и пакетов, при позиционировании и грубом измерении расстояния, а также для контроля уровня в бункерах и емкостях. Рефлекторная схема помогает исключить ложные срабатывания на фон, а компактный формат M18 удобен для монтажа в стандартные посадочные места.

Причины поломок

• Неправильное подключение, короткое замыкание нагрузки или переполюсовка питания.
• Попадание влаги внутрь корпуса из‑за поврежденных уплотнений или недотянутого M12-разъема.
• Механические удары, вибрации, превышающие допустимые, деформация резьбовой части при перетяжении.
• Агрессивные среды и неподходящие моющие средства, разрушающие акустическое окно.
• Длительная работа вне допустимого диапазона температур или резкие термошоки.
• Сильные электромагнитные наводки, отсутствие экранирования и заземления.
• Загрязнение поверхности излучателя налетом, пылью, брызгами продукта.
• Неправильная ориентация датчика и отражателя, постоянная работа на пределе чувствительности.

Как понять, что запчасть вышла из строя

• Отсутствуют индикация и переключение выхода при наличии мишени/объекта.
• Выход постоянно в одном состоянии (всегда включен или всегда выключен) независимо от ситуации.
• Нестабильные срабатывания, «дрожание» сигнала, ложные тревоги без изменений в зоне контроля.
• Сильно уменьшенная или «плавающая» зона обнаружения при неизменных условиях.
• Невозможность установить связь по IO-Link, ошибки связи или некорректные диагностические значения.
• Нагрев корпуса, нехарактерный запах, следы конденсата внутри разъема.

Для экспресс-проверки убедитесь в корректном питании и распиновке, используйте заведомо исправный отражатель и простую нагрузку на выход PNP. По возможности считайте диагностические события через IO-Link — это ускорит поиск причины (например, перегрузка выхода, слабый эхо-сигнал, таймауты).

Рекомендации по уходу и эксплуатации

• Периодически очищайте поверхность излучателя мягкой безворсовой салфеткой с нейтральным моющим средством; избегайте растворителей и абразивов.
• Следите за целостностью уплотнительного кольца M12, применяйте защитные крышки/колпачки в зонах мойки и при простоях.
• Монтаж выполняйте с соблюдением рекомендуемого момента затяжки и с применением виброустойчивых крепежей.
• Размещайте кабели вдали от силовых трасс и преобразователей частоты, используйте экранированные линии и корректное заземление.
• Регулярно проверяйте выравнивание датчика и отражателя, а также отсутствие посторонних предметов в акустическом канале.
• Храните и транспортируйте датчик в сухом месте, избегайте конденсата; при переходах «холод‑тепло» дайте устройству акклиматизироваться.
• Сохраните «эталонные» параметры в мастер-устройстве IO-Link для быстрого восстановления настроек после замены.
• Проводите периодические функциональные тесты с контрольной мишенью и фиксацией результатов в журнале обслуживания.

Датчик ультразвуковой IFM UGR501 UGA02200EOKG/IO-LINK/US обеспечивает стабильное обнаружение в сложных условиях и удобную диагностику благодаря IO-Link. Соблюдение правил монтажа и ухода минимизирует простои и продлевает срок службы оборудования.
