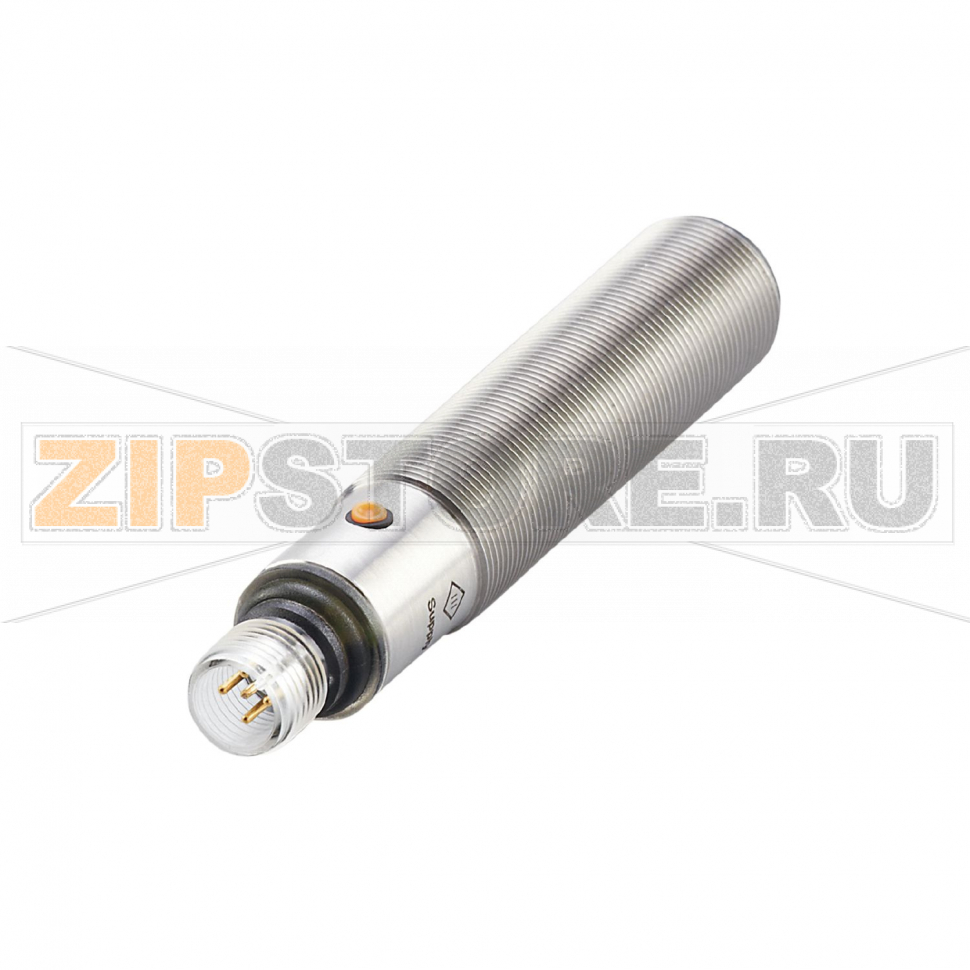

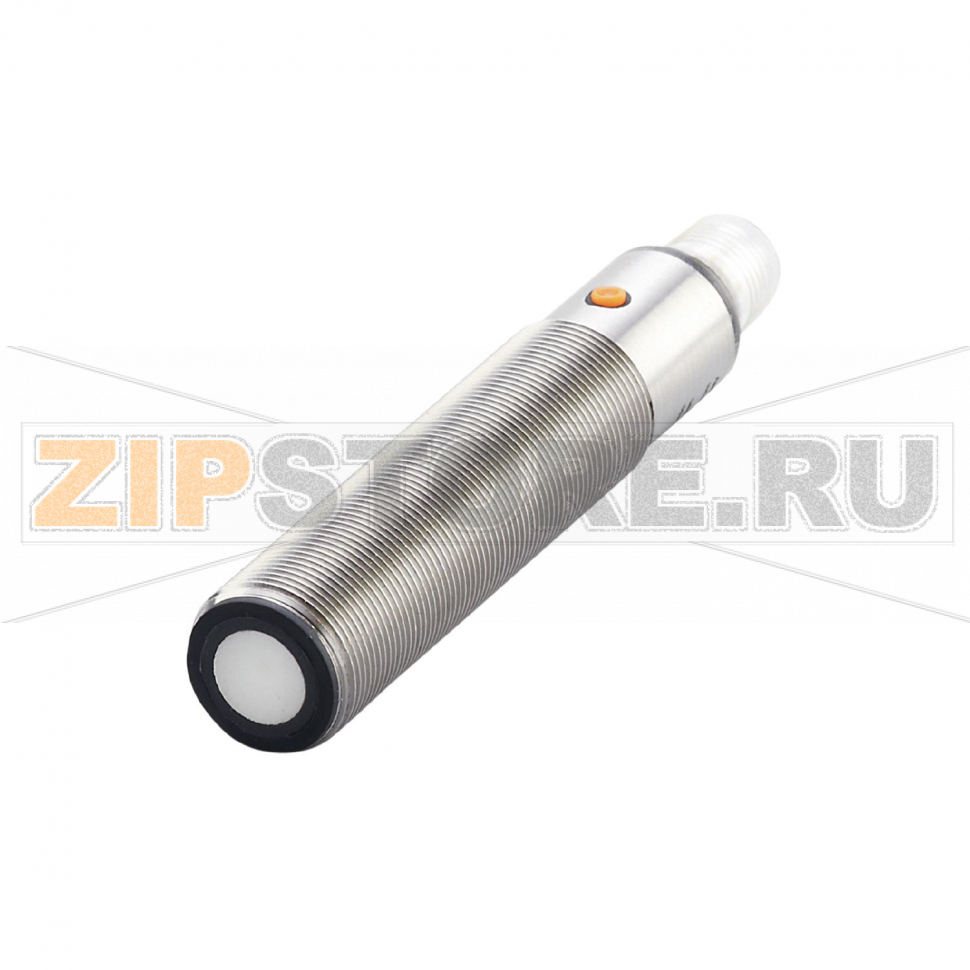

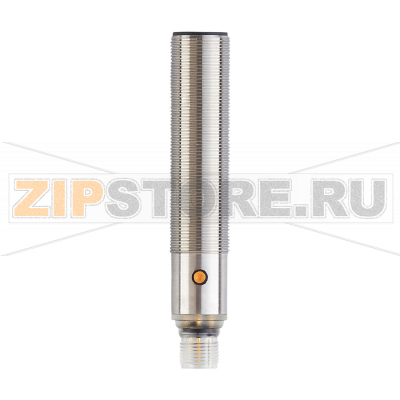

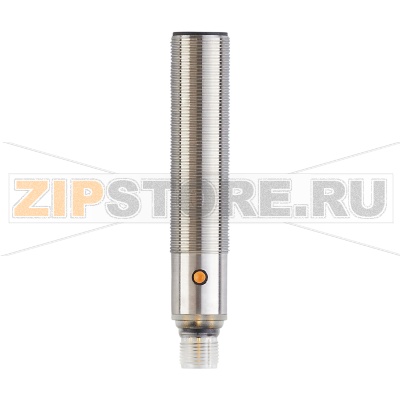

Датчик ультразвуковой IFM UGR503

Каталожный номер UGA02200FOKG/US
Розничная цена
343 EUR с НДС
array(34) { ["id"]=> string(6) "528823" ["product_id"]=> string(6) "591026" ["id_1c"]=> NULL ["sku"]=> string(15) "UGA02200FOKG/US" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(33828) ["primary_price"]=> string(10) "356.073528" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "b2db17f383acf6aec3bda4992bc22579" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(33828) ["unconverted_price"]=> float(342.75) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(33828) ["original_compare_price"]=> float(0) ["features"]=> array(2) { ["brend"]=> array(1) { [42527]=> string(3) "IFM" } ["tip_zapchasti"]=> array(1) { [43460]=> string(27) "Датчик (сенсор)" } } }
33 828 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

  • ультразвуковой рефлекторный датчик
  • M18 x 1 / L = 97,5 mm
  • Диапазон срабатывания: Мишень 200 x 200 mm
  • нормально открытый / нормально закрытый (параметризуемый)
  • DC NPN
  • M12 Разъем
  • IP67
  • Температура окружающей среды: -20...70 °C

Датчик ультразвуковой IFM UGR503 (UGA02200FOKG/US) предназначен для надежного обнаружения объектов в рефлекторном режиме, включая прозрачные и блестящие поверхности, а также объекты со сложной фактурой. Узкая цилиндрическая конструкция упрощает интеграцию в существующие узлы, а параметризация логики NO/NC помогает гибко подстроить работу под задачи конвейерной логистики, упаковки, контроля уровня, позиционирования и подсчета.

В рефлекторной схеме датчик работает в паре с отражателем: стабильность срабатывания достигается за счет мониторинга прерывания акустического канала. Такой подход снижает влияние изменения цвета, прозрачности и внешней засветки, что особенно заметно в условиях производственных линий с переменным ассортиментом и фоном. IFM UGR503 демонстрирует устойчивость к пыли и брызгам за счет герметичного исполнения и защищенного фронта излучателя.

Монтаж и эксплуатация

Для корректной работы важно точно соосно расположить датчик и отражатель, соблюсти минимальные расстояния до стенок и элементов конструкции, исключить попадание отражающих поверхностей под острым углом в акустический конус. При применении нескольких ультразвуковых устройств на одной линии следует разводить их по расстоянию и направлению, чтобы минимизировать перекрестные помехи. Подключайте выход NPN с учетом требований контроллера и обеспечивайте правильную полярность питания. Для коммутации индуктивных нагрузок применяйте защиту от перенапряжений.

Типичные признаки неисправности

  • Отсутствие переключения выхода при явном прерывании луча или постоянное «залипание» в одном состоянии.
  • Нестабильное или хаотичное срабатывание без изменения условий, самопереключения.
  • Светодиодная индикация не включается при подаче питания либо отображает аномальный постоянный/мигающий режим.
  • Сильное снижение дальности, «слепые» зоны, невозможность установки требуемой точки срабатывания.
  • Перегрев корпуса, запах перегоревшей электроники, следы конденсата внутри разъема.

Распространенные причины поломок

  • Механические повреждения лицевой мембраны, ударные нагрузки, перетяжка резьбы при монтаже M18.
  • Попадание влаги из‑за нарушенной герметизации разъема, поврежденных уплотнений, неправильной прокладки кабеля.
  • Ошибки подключения: переполюсовка, превышение допустимого напряжения, короткое замыкание выхода NPN, подключение без согласующей нагрузки.
  • Электромагнитные и коммутационные помехи (индуктивные потребители без демпфирующих цепей, близость к частотным преобразователям).
  • Агрессивные среды, отложения на поверхности излучателя, длительная работа при экстремальных температурах и вибрациях.

Рекомендации по уходу и профилактике

  • Периодически очищайте излучающую поверхность мягкой безворсовой салфеткой; избегайте абразивов и агрессивных растворителей.
  • Проверяйте целостность уплотнений и фиксацию M12‑разъема; используйте защитные колпачки при длительном простое.
  • Раз в регламентный период выполняйте функциональный тест с эталонной мишенью и контролем корректности переключения NO/NC.
  • Разводите силовые и сигнальные кабели, применяйте экранирование и варисторы/диоды для индуктивных нагрузок.
  • Обеспечивайте правильный момент затяжки монтажных гаек M18 и антивибрационные элементы крепления.
  • Следите за чистотой отражателя и его точной ориентацией относительно датчика ультразвукового IFM UGR503.

При выходе из строя IFM UGR503 (UGA02200FOKG/US) рекомендуется сопоставить симптомы с указанными признаками, проверить питание и схему нагрузки, а также провести замену на идентичный датчик для быстрой локализации проблемы. Правильный монтаж, регулярный уход и соблюдение электрической защиты существенно продлевают срок службы устройства.

Характеристики

Производитель IFM
Тип запчасти Датчик (сенсор)



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Датчик ультразвуковой IFM UGR503.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Датчик ультразвуковой IFM UGR503 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
