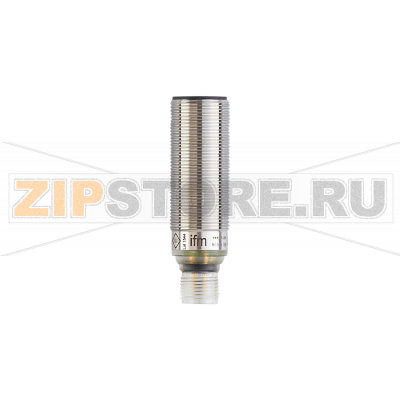

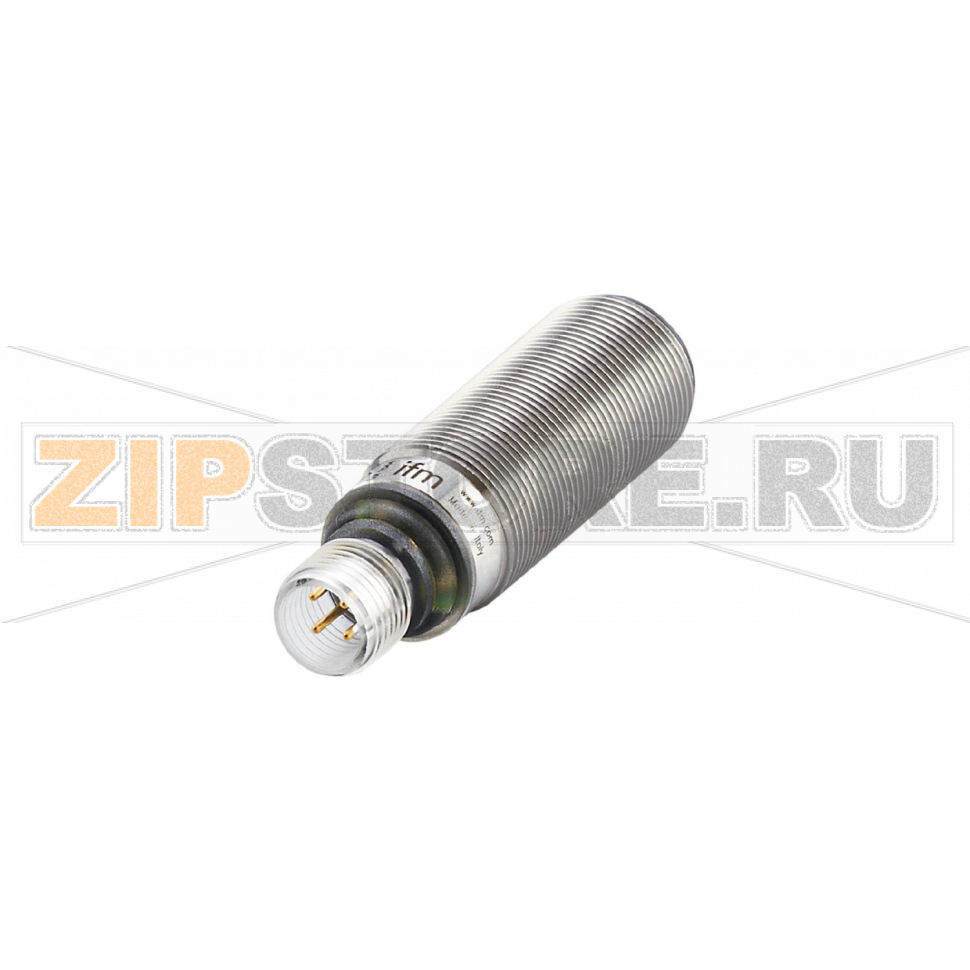

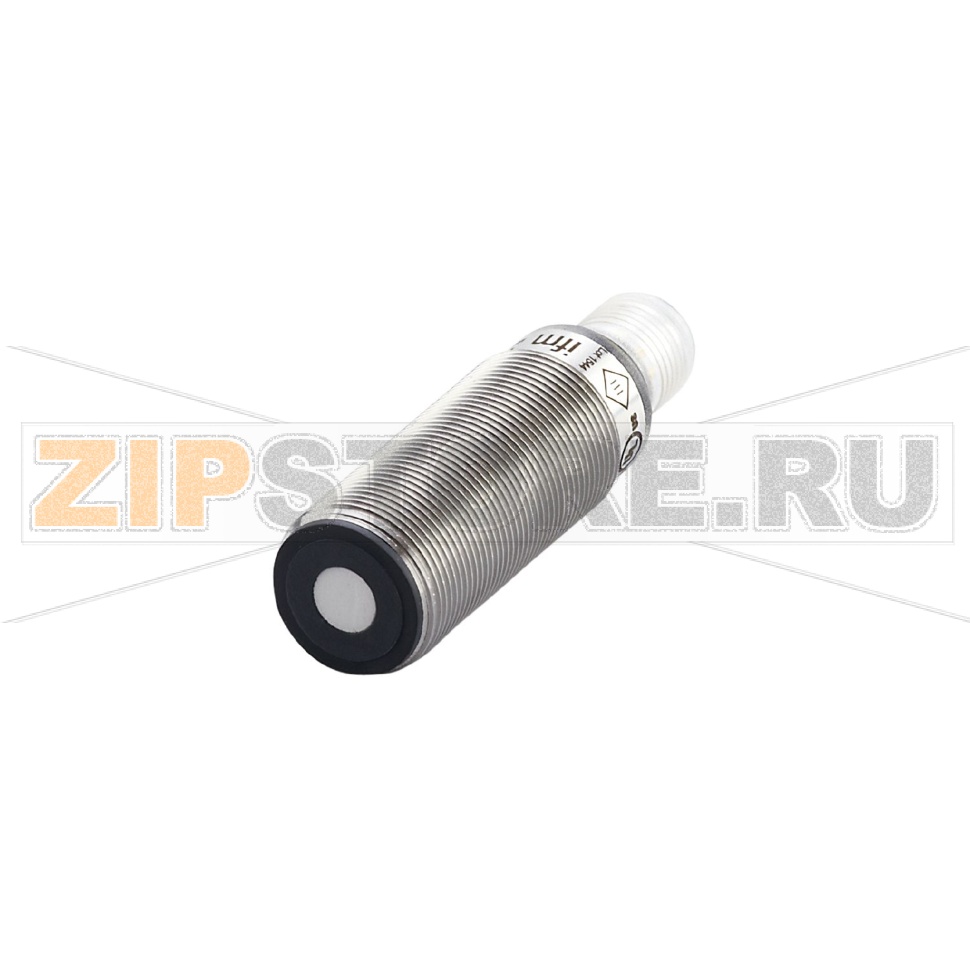

Датчик ультразвуковой IFM UGT501

Описание товара

• Ультразвуковой датчик диффузного отражения
• Резьба/габарит: M18 x 1, L = 60,5 мм
• Диапазон срабатывания: 40...300 мм (мишень 200 x 200 мм)
• Выход: аналоговый
• Питание: DC
• Подключение: разъем M12
• Степень защиты: IP67
• Температура окружающей среды: -20...+70 °C

Описание и назначение

Датчик ультразвуковой IFM UGT501 (каталожный номер UGB00300O1OG/US) предназначен для бесконтактного контроля расстояния и позиционирования на коротких дистанциях в условиях, где оптические решения работают нестабильно. Он уверенно обнаруживает темные, блестящие, прозрачные и пористые поверхности, а также объекты со сложной геометрией. Компактный цилиндрический форм-фактор с резьбой M18 упрощает монтаж на конвейерах, в упаковочном и сборочном оборудовании, роботизированных узлах, на участках сортировки и контроля уровня/заполнения в технологических процессах.

Аналоговый выход удобен для точного измерения расстояния и передачи значения в ПЛК/контроллер. Подключение через стандартный разъем M12 ускоряет сервис и замену. Степень защиты IP67 и допустимые температуры эксплуатации позволяют использовать UGT501 в запыленных помещениях и при регулярной мойке оборудования, при условии корректной герметизации разъемов и соблюдения требований производителя.

Типичные причины поломок

• Механическое воздействие: удары по корпусу или лицевой поверхности, чрезмерная затяжка гайки на резьбе M18, деформация креплений.
• Загрязнение активной поверхности: пыль, стружка, капли смазок и эмульсий, клей, краска и другие налеты, экранирующие ультразвук.
• Ошибки электромонтажа: переполюсовка, перенапряжение, короткое замыкание нагрузки, некорректное заземление и экранирование кабеля.
• Попадание влаги через незагерметизированный разъем M12, поврежденные кабели или отсутствие уплотнений, что приводит к коррозии и отказам электроники.
• Воздействие агрессивных химикатов и неподходящих моющих средств, использование растворителей, разрушающих материалы датчика.
• Эксплуатация за пределами допустимых условий: постоянная вибрация без демпфирования, температурные перегрузки, тепловые удары.
• Акустические помехи и перекрестное влияние от соседних ультразвуковых датчиков при неверной расстановке оборудования.

Как понять, что датчик вышел из строя

• Отсутствие реакции на присутствие/смещение объекта в рабочей зоне при исправном питании и неизменных условиях.
• Нестабильный или «шумный» аналоговый сигнал без объективных причин; скачки, дрейф значения.
• «Залипание» выходного сигнала на нижнем или верхнем пределе независимо от положения цели.
• Аномалии индикации: светодиод(ы) не загораются, горят постоянно или мигают вне описанной производителем логики.
• Частые ложные срабатывания при отсутствии объектов, появление «мертвых зон» после загрязнений или моек.
• Следы влаги под разъемом, коррозия контактов, запах перегрева, потемнение участка корпуса.

Рекомендации по уходу и эксплуатации

• Поддерживайте чистоту лицевой поверхности: удаляйте налеты мягкой безворсовой салфеткой, используйте нейтральные моющие растворы. Избегайте абразивов и агрессивных растворителей.
• После мойки тщательно просушивайте узел подключения. На разъем M12 устанавливайте защитную заглушку, применяйте уплотнительное кольцо и кабели соответствующего класса защиты.
• Не перетягивайте крепеж на резьбе M18. Соблюдайте рекомендуемые моменты затяжки, при вибрации используйте контргайки и виброизоляцию.
• Раз в регламентный период проверяйте стабильность показаний и корректность масштабирования в контроллере; при необходимости выполняйте перенастройку согласно инструкции IFM.
• Разводите сигнальные линии вдали от силовых кабелей, применяйте экранированный провод и корректное заземление для снижения помех.
• Избегайте перекрестного влияния: при работе нескольких ультразвуковых датчиков обеспечьте достаточный разнос по углу/дистанции или чередование запуска средствами системы управления.
• Соблюдайте условия эксплуатации: не допускайте длительной работы вне допустимого температурного диапазона, защищайте датчик от постоянного конденсата и агрессивных сред.

При корректной установке и регулярном обслуживании датчик ультразвуковой IFM UGT501 (UGB00300O1OG/US) обеспечивает стабильную и предсказуемую работу в широком спектре промышленных задач, снижая простои оборудования и упрощая контроль качества процессов.
